1. Sicherheitshin weise
Bitte lesen Sie vor Inbetrieb -
nahme des Werkzeuges die in
dieser Bedienungsanleitung
aufgeführten Informatio nen
aufmerksam durch. Sie geben wichti-
ge Hinweise für Ihre Sicherheit sowie
für den Gebrauch und die Wartung des
Werkzeuges.
Dieses Feindrehwerkzeug ist für das
Ausspindeln von Bohrungen in metalli-
schen Werkstoffen konzipiert.
Spezifische Hinweise für die Zerspanung
einzelner metallischer Werkstoffe sind
nicht Grundlage dieser Bedienungs -
anleitung. Beim Einsatz in anderen Werk -
stoffen nehmen Sie bitte Rücksprache
mit unseren Anwendungstechnikern und
beachten Sie die dafür geltenden
Sicherheitsvor schriften. Der Hersteller
kann nicht für Schäden verantwortlich
gemacht werden, die durch unsach-
gemäßen Gebrauch verursacht werden.
Ein beschädigtes Werkzeug kann Ihre
Sicherheit gefährden und ist sofort außer
Betrieb zu nehmen. Nehmen Sie ggf.
Rücksprache mit dem Hersteller.
Dieses Werkzeug entspricht den vorge-
schriebenen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden. Durch unsach-
gemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Garantie- und Gewährleistungen können
nur bei Verwendung von Original-
Wohlhaupter-Ersatz- und -Zubehörteilen
übernommen werden.
Bewahren Sie die Bedienungs anlei tung
sorgfältig für künftige Anwen dungen auf.

2. Anwendung und Betrieb

Das Feindrehwerkzeug
ist zur Bearbei tung von
Bohrungen ab Ø 3 mm bis
Ø 208 mm vorgesehen.
Für die einzelnen
Durch mes serbereiche
steht ein umfangreiches Zubehör-
Programm zur Verfü gung.
Ausdrehen:
- Für den Bereich Ø 3 – 10 mm:
Mini-Ausdrehprogramm.
- Für den Bereich Ø 6 – 20 mm:
Klemmhalter aus Stahl bzw. Hartmetall.
- Für den Bereich Ø 20 – 32 mm:
Plattenhalter mit Kerbzahnkörpern aus
Stahl bzw. Hartmetall.
- Für den Bereich Ø 32 – 68 mm:
Plattenhalter mit Kerbzahnkörpern
AluLine.
- Für den Bereich Ø 68 – 208 mm:
Plattenhalter mit Kerbzahnschienen
AluLine und Gegengewicht.
Überdrehen:
- Für den Bereich Ø 4 – 66 mm:
Plattenhalter für direkte Montage auf den
Schieber des Feindrehwerkzeuges.
- Für den Bereich Ø 2 – 114 mm:
Plattenhalter mit Kerbzahnschienen
AluLine und Gegengewicht.
Axialeinstechen:
- Für den Bereich bis Ø 14,7 mm:
Zwischenstück aus dem Mini-Ausdreh -
programm direkt auf Schieber Feindreh -
werkzeug.
- Für den Bereich bis Ø 136 mm:
Plattenhalter mit Kerbzahnschiene
AluLine und Gegengewicht.

3. Werkzeugdaten

• Feindrehwerkzeug mit Digitalanzeige in
Verbindung mit einem elektronischen
Wegmesssystem. Der Verstellweg des
Schiebers wird direkt gemessen –
somit ist das Umkehrspiel im Verstell -
mecha nismus nicht relevant.
Verbindungsstelle MVS

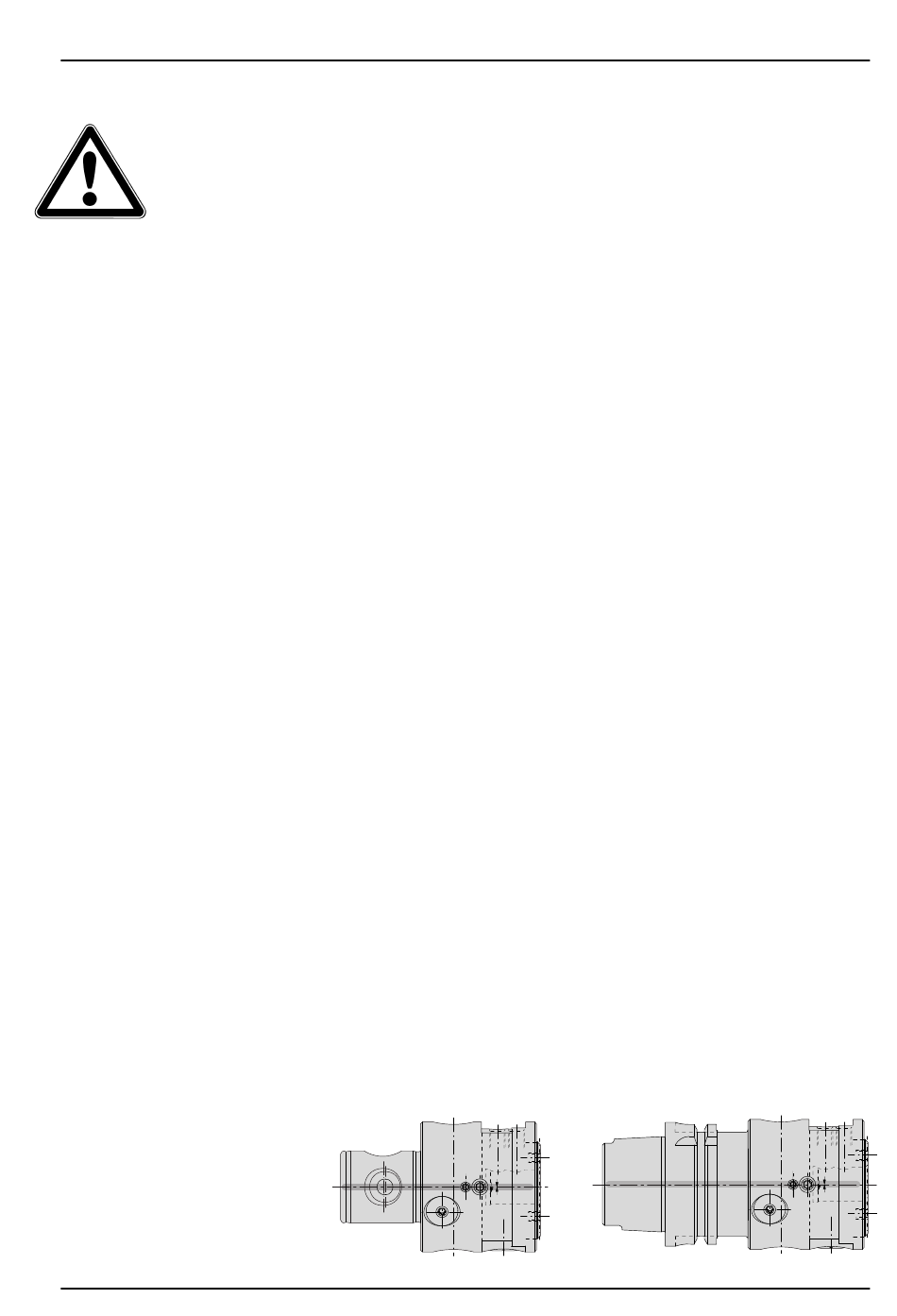

Bild 1
