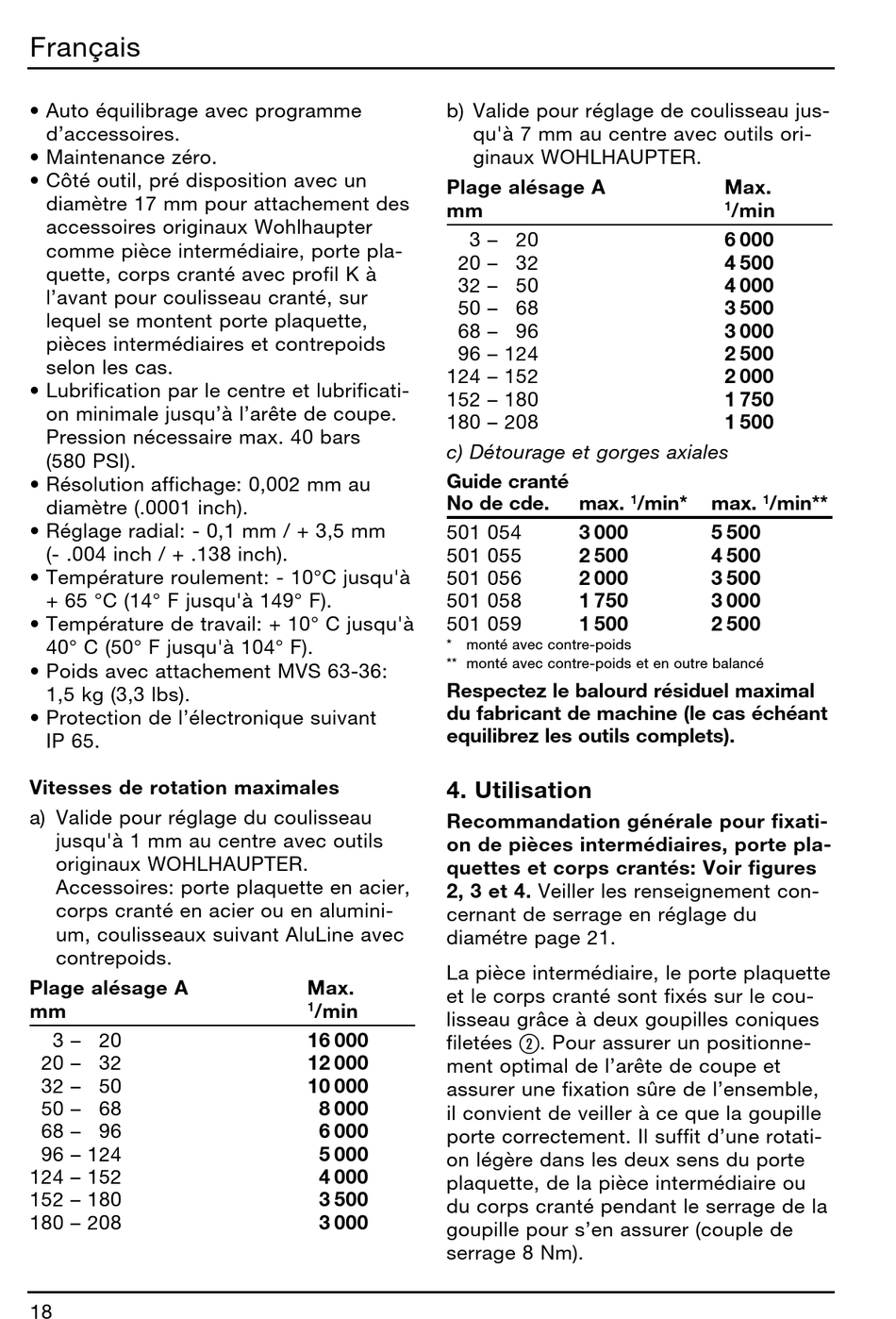

Français
• Auto équilibrage avec programme
d'accessoires.
• Maintenance zéro.
• Côté outil, pré disposition avec un
diamètre 17 mm pour attachement des
ac cessoires originaux Wohlhaupter
com me pièce intermédiaire, porte pla-
quette, corps cranté avec profil K à
l'avant pour coulisseau cranté, sur
lequel se montent porte plaquette,
pièces intermédiaires et contrepoids
selon les cas.
• Lubrification par le centre et lubrificati-
on minimale jusqu'à l'arête de coupe.
Pres sion nécessaire max. 40 bars
(580 PSI).
• Résolution affichage: 0,002 mm au
diamètre (.0001 inch).
• Réglage radial: - 0,1 mm / + 3,5 mm
(- .004 inch / + .138 inch).
• Température roulement: - 10°C jusqu'à
+ 65 °C (14° F jusqu'à 149° F).
• Température de travail: + 10° C jusqu'à
40° C (50° F jusqu'à 104° F).
• Poids avec attachement MVS 63-36:
1,5 kg (3,3 lbs).
• Protection de l'électronique suivant
IP 65.
Vitesses de rotation maximales
a) Valide pour réglage du coulisseau
jusqu'à 1 mm au centre avec outils
originaux WOHLHAUPTER.
Accessoires: porte plaquette en acier,
corps cranté en acier ou en alumini-
um, coulisseaux suivant AluLine avec
contrepoids.
Plage alésage A
mm
003 – 020
020 – 032
032 – 050
050 – 068
068 – 096
096 – 124
124 – 152
152 – 180
180 – 208
18
b) Valide pour réglage de coulisseau jus-
qu'à 7 mm au centre avec outils ori-
ginaux WOHLHAUPTER.
Plage alésage A
mm
003 – 020
020 – 032
032 – 050
050 – 068
068 – 096
096 – 124
124 – 152
152 – 180
180 – 208
c) Détourage et gorges axiales
Guide cranté
No de cde.
501 054
501 055
501 056
501 058
501 059
*
monté avec contre-poids
** monté avec contre-poids et en outre balancé
Respectez le balourd résiduel maximal
du fabricant de machine (le cas échéant
equilibrez les outils complets).

4. Utilisation

Recommandation générale pour fixati-
on de pièces intermédiaires, porte pla-
quettes et corps crantés: Voir figures
2, 3 et 4. Veiller les renseignement con-
cernant de serrage en réglage du
diamétre page 21.
La pièce intermédiaire, le porte plaquette
Max.
et le corps cranté sont fixés sur le cou-
1
/min
lisseau grâce à deux goupilles coniques
16 000
filetées
12 000
ment optimal de l'arête de coupe et
10 000
assurer une fixation sûre de l'ensemble,
08 000
il convient de veiller à ce que la goupille
06 000
porte correctement. Il suffit d'une rotati-
05 000
on légère dans les deux sens du porte
04 000
plaquette, de la pièce intermédiaire ou
03 500
du corps cranté pendant le serrage de la
03 000
goupille pour s'en assurer (couple de
serrage 8 Nm).
1
max.
/min*
3 000
2 500
2 000
1 750
1 500
2
. Pour assurer un positionne-
Max.
1
/min
6 000
4 500
4 000
3 500
3 000
2 500
2 000
1 750
1 500
1
max.
/min**
5 500
4 500
3 500
3 000
2 500
