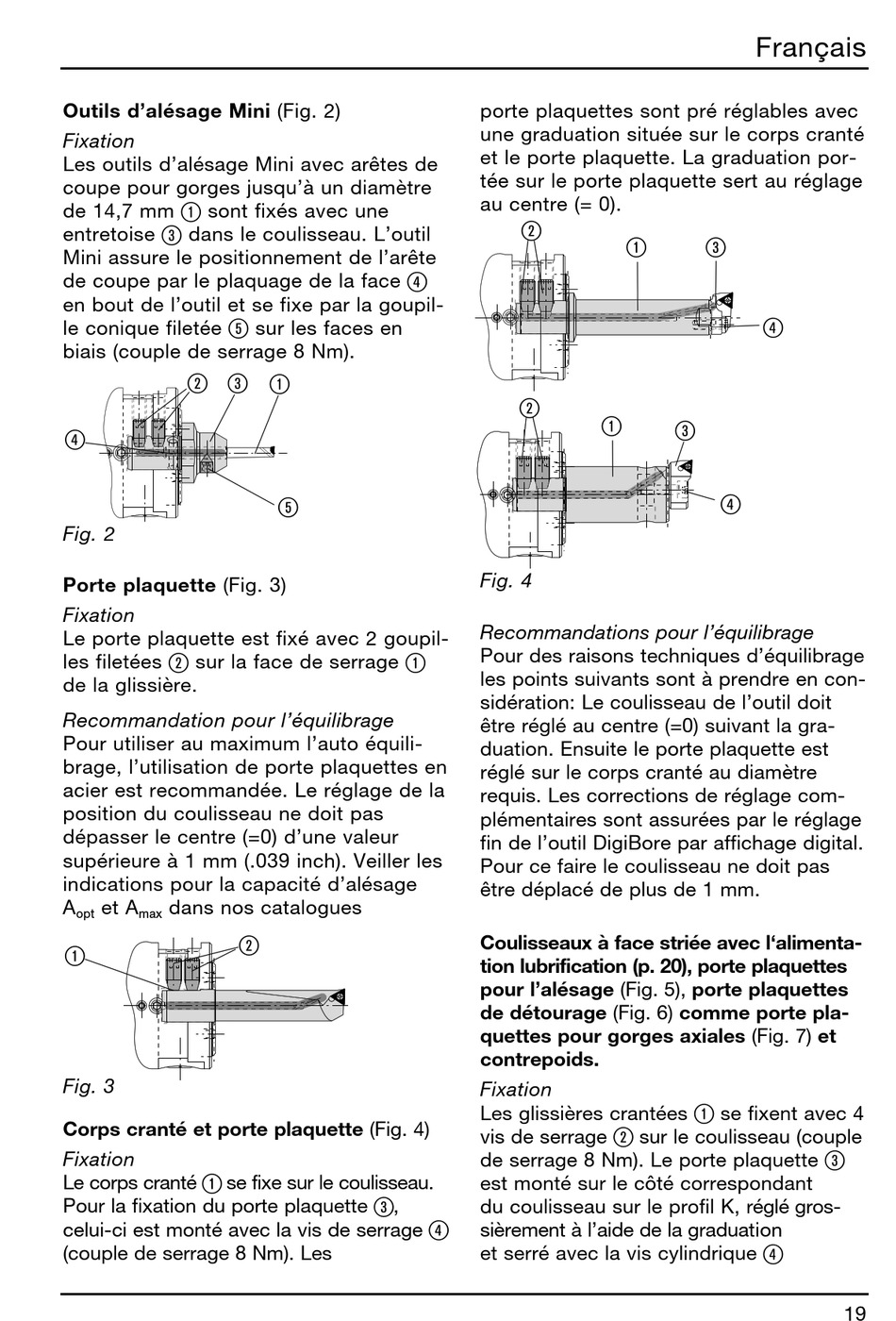

WOHLHAUPTER DigiBore 501 Series Operating Instructions Manual page 19

Outils d'alésage Mini (Fig. 2)
Fixation
Les outils d'alésage Mini avec arêtes de
coupe pour gorges jusqu'à un diamètre
1
de 14,7 mm sont fixés avec une
3
entretoise dans le coulisseau. L'outil
Mini assure le positionnement de l'arête
de coupe par le plaquage de la face
en bout de l'outil et se fixe par la goupil-
5
le conique filetée
biais (couple de serrage 8 Nm).
2
3
4
Fig. 2
Porte plaquette (Fig. 3)
Fixation
Le porte plaquette est fixé avec 2 goupil-
les filetées 2 sur la face de serrage
de la glissière.
Recommandation pour l'équilibrage
Pour utiliser au maximum l'auto équili -
brage, l'utilisation de porte plaquettes en
acier est recommandée. Le réglage de la
position du coulisseau ne doit pas
dépasser le centre (=0) d'une valeur
supérieure à 1 mm (.039 inch). Veiller les
indications pour la capacité d'alésage
A et A dans nos catalogues
opt max
1
Fig. 3
Corps cranté et porte plaquette (Fig. 4)
Fixation
1
Le corps cranté se fixe sur le couli sseau.
Pour la fixation du porte plaquette
celui-ci est monté avec la vis de serrage
(couple de serrage 8 Nm). Les
4
sur les faces en
1
5
1
2
3 ,
porte plaquettes sont pré réglables avec
une graduation située sur le corps cranté
et le porte plaquette. La graduation por-
tée sur le porte plaquette sert au réglage
au centre (= 0).
2
2
Fig. 4
Recommandations pour l'équilibrage
Pour des raisons techniques d'équili brage
les points suivants sont à prendre en con-
sidération: Le coulisseau de l'outil doit
être réglé au centre (=0) suivant la gra-
duation. Ensuite le porte plaquette est
réglé sur le corps cranté au diamètre
requis. Les corrections de réglage com -
plé mentaires sont assurées par le réglage
fin de l'outil DigiBore par affi chage digital.
Pour ce faire le coulisseau ne doit pas
être déplacé de plus de 1 mm.
Coulisseaux à face striée avec l'alimen ta -
tion lubrification (p. 20), porte plaquet tes
pour l'alésage (Fig. 5), porte plaquettes
de détourage (Fig. 6) comme porte pla-
quettes pour gorges axiales (Fig. 7) et
contrepoids.
Fixation
Les glissières crantées
vis de serrage
de serrage 8 Nm). Le porte plaquette
est monté sur le côté correspondant
du coulisseau sur le profil K, réglé gros-
4
sièrement à l'aide de la graduation
et serré avec la vis cylindrique
Français
1 3
4
1
3
4
1
se fixent avec 4
2
sur le coulisseau (couple
4
3
