5.3.4 Acoplamiento a sistemas de contracorriente con unidad de
masajes – versión con placa de circuito impreso estrecha,
insertada lateralmente
En suministros con una unidad de masajes se utiliza el receptor
de 2 canales.
El cableado es el mismo que el descrito en el capítulo anterior.
Para la conmutación de la llave esférica de masaje se utiliza la
tecla .
5.3.5 Acoplamiento del BADU JET Wireless Control II a un sistema
de contracorriente BADU con placa de circuito impreso
cuadrada
Si en caso de que en suministros anteriores de sistemas de
contracorriente con placa de circuito impreso cuadrada deba
reequiparse la aplicación radioeléctrica, deberá utilizarse el
receptor de 4 canales. Este está alojado separado en una
carcasa propia y puede montarse directamente junto a la propia
caja de conexiones del sistema de contracorriente.
La representación esquemática de la placa de circuito impreso
cuadrada puede consultarse en las instrucciones de servicio del
sistema de contracorriente en el capítulo 5.3.

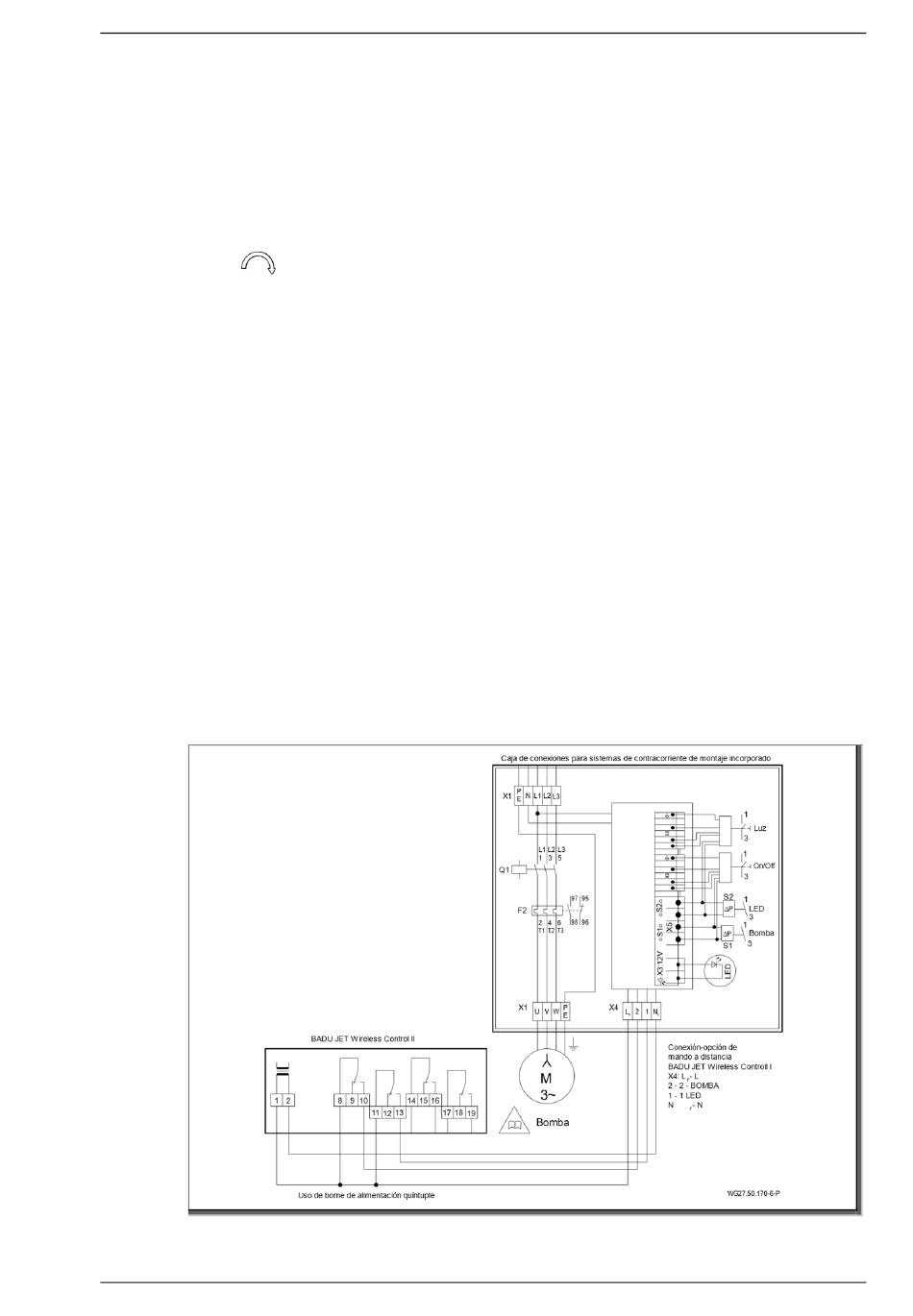

El cableado del receptor debe crearse según el siguiente
esquema. En la placa de circuito impreso hay un borne
preparado. Además, se adjunta un cable en el receptor de 4
canales y un borne distribuidor para L.
Abb. 7
