5.3.4 Koppeling met tegenstroominstallatie met massagestation –
versie met smalle aan de zijkant ingestoken printplaat
Bij levering met een massagestation, wordt de 2-kanaals
ontvanger toegepast.
De bedrading blijft hetzelfde als beschreven in het vorige
hoofdstuk.
Voor het omschakelen van de massage-kogelkraan wordt de
toets
5.3.5 Koppeling van de BADU JET Wireless Control II met een
BADU-tegenstroominstallatie met vierkante printplaat
Mocht bij eerdere leveringen van tegenstroominstallaties met een
vierkante printplaat worden uitgebreid met de radiografische
toepassing, moet de 4-kanaals ontvanger worden toegepast.
Deze bevindt zich separaat in een eigen behuizing en kan direct
naast de eigenlijke schakelkast van de tegenstroominstallatie
worden gemonteerd.
De schematische weergave van de vierkante printplaat kunt u
vinden in hoofdstuk 5.3 van de gebruikshandleiding van de
tegenstroominstallatie.

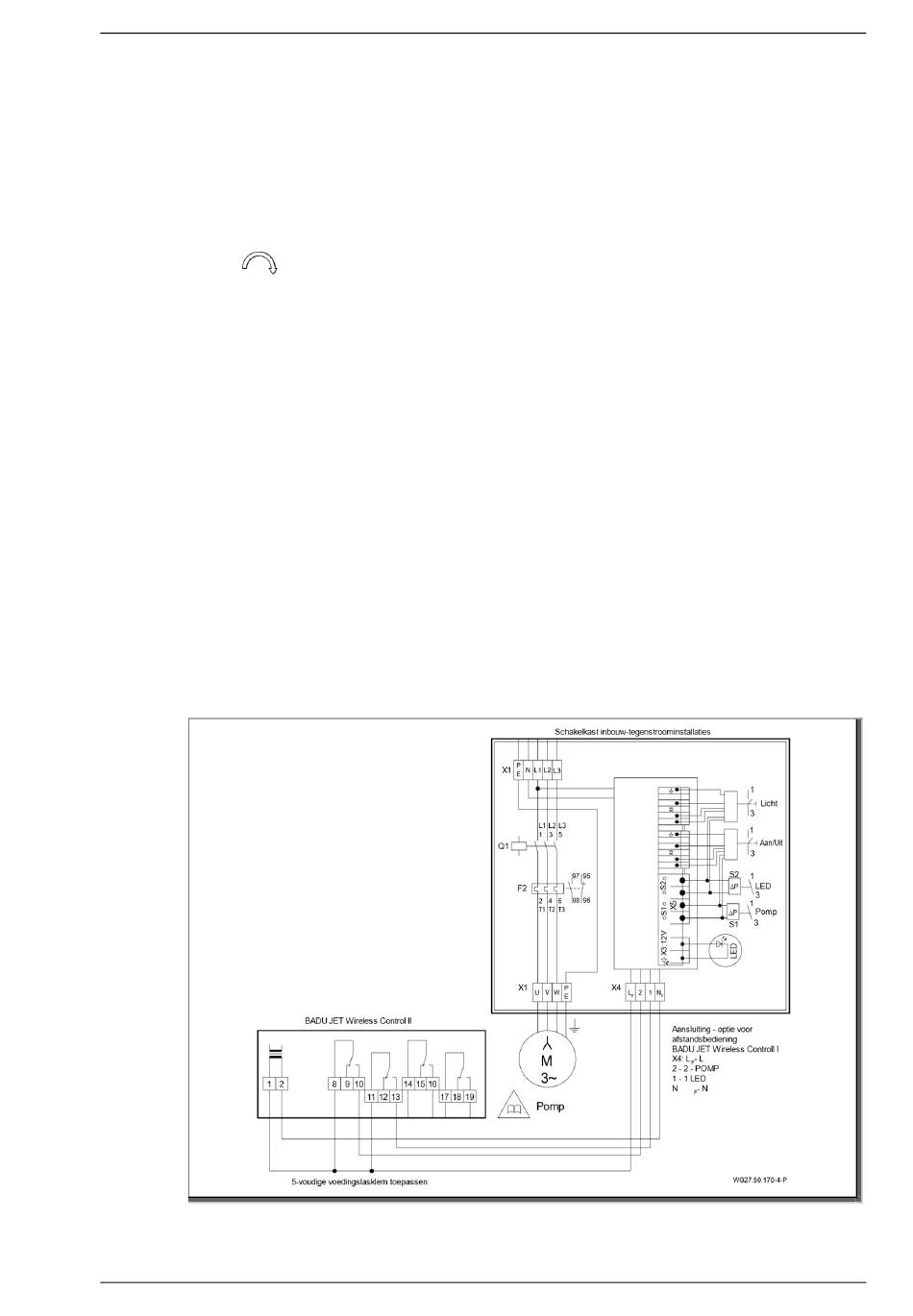

De bedrading van de ontvanger moet gebeuren volgens het
volgende schema. Op de printplaat is een voorbereide klem
aanwezig. Verder wordt een kabel in de 4-kanaals ontvanger en
een verdeelklem voor L meegeleverd.
Abb. 7
06|2020
gebruikt.
Installatie
NL 17
