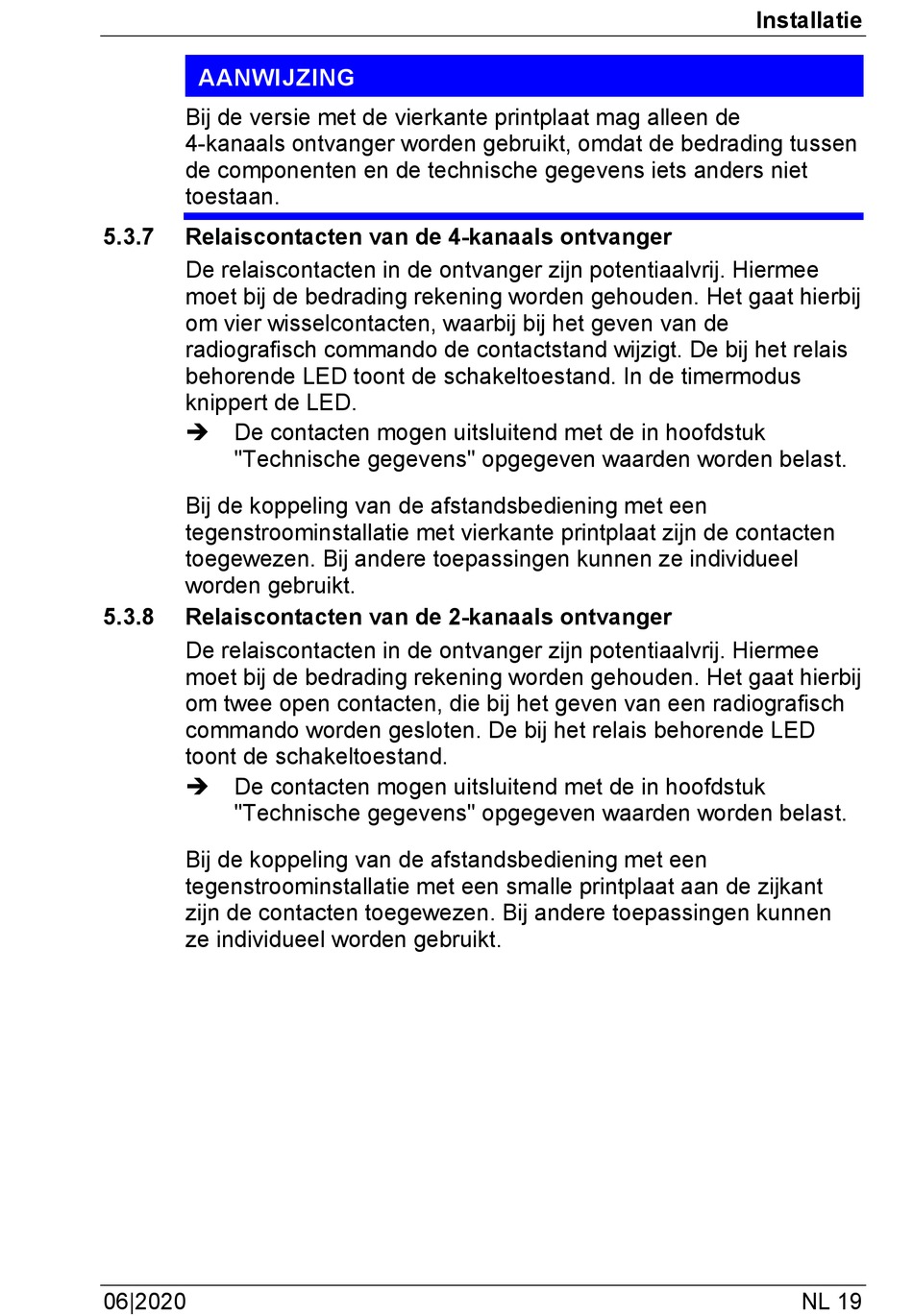

Relaiscontacten Van De 4-Kanaals Ontvanger; Relaiscontacten Van De 2-Kanaals Ontvanger - BADU JET Wireless Control II Translation Of Original Operation Manual

AANWIJZING
Bij de versie met de vierkante printplaat mag alleen de
4-kanaals ontvanger worden gebruikt, omdat de bedrading tussen
de componenten en de technische gegevens iets anders niet
toestaan.
5.3.7

Relaiscontacten van de 4-kanaals ontvanger

De relaiscontacten in de ontvanger zijn potentiaalvrij. Hiermee
moet bij de bedrading rekening worden gehouden. Het gaat hierbij
om vier wisselcontacten, waarbij bij het geven van de
radiografisch commando de contactstand wijzigt. De bij het relais
behorende LED toont de schakeltoestand. In de timermodus
knippert de LED.
De contacten mogen uitsluitend met de in hoofdstuk

"Technische gegevens" opgegeven waarden worden belast.
Bij de koppeling van de afstandsbediening met een
tegenstroominstallatie met vierkante printplaat zijn de contacten
toegewezen. Bij andere toepassingen kunnen ze individueel
worden gebruikt.
5.3.8

Relaiscontacten van de 2-kanaals ontvanger

De relaiscontacten in de ontvanger zijn potentiaalvrij. Hiermee
moet bij de bedrading rekening worden gehouden. Het gaat hierbij
om twee open contacten, die bij het geven van een radiografisch
commando worden gesloten. De bij het relais behorende LED
toont de schakeltoestand.
 De contacten mogen uitsluitend met de in hoofdstuk
"Technische gegevens" opgegeven waarden worden belast.
Bij de koppeling van de afstandsbediening met een
tegenstroominstallatie met een smalle printplaat aan de zijkant
zijn de contacten toegewezen. Bij andere toepassingen kunnen
ze individueel worden gebruikt.
