Installazione
AVVISO
Nella versione con circuito stampato quadrato si può utilizzare
soltanto il ricevitore a 4 canali, poiché il cablaggio tra i componenti
e i dati tecnici non permettono altro.
5.3.6 Accoppiamento di BADU JET Wireless Control II a un
impianto di nuoto controcorrente BADU senza circuito
stampato
Se in forniture precedenti di impianti di nuoto controcorrente con
componenti tradizionali si deve installare l'applicazione radio, è
necessario utilizzare il ricevitore a 4 canali. Questo si trova
separatamente nel proprio alloggiamento e può essere montato
direttamente accanto alla scatola di comando vera e propria
dell'impianto di nuoto controcorrente.

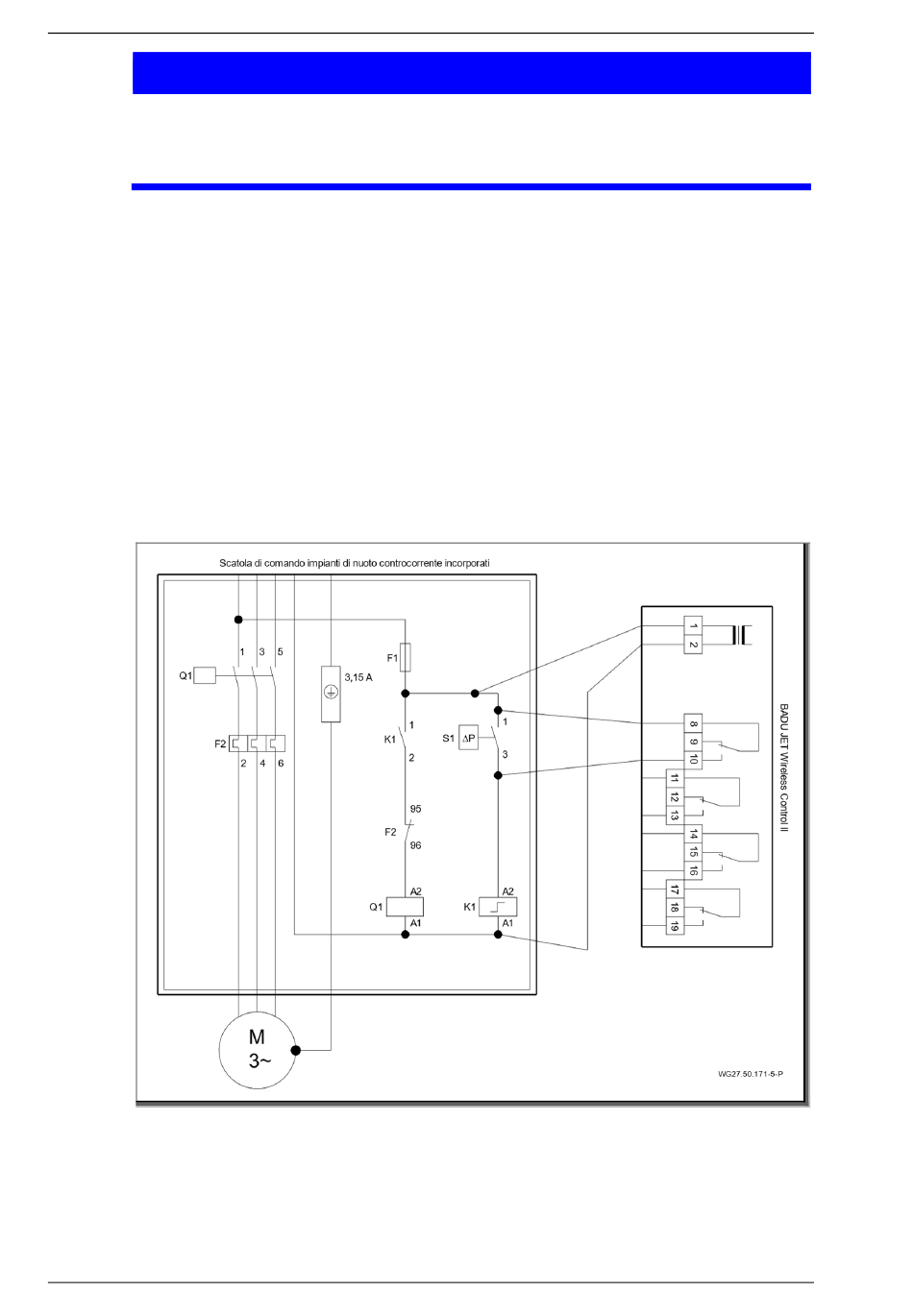

Il cablaggio del ricevitore deve essere realizzato in conformità del
seguente schema. I contatti di uscita devono essere aggiunti agli
ingressi di commutazione nella scatola di comando.
Abb. 8
18 IT 06|2020
