Installatie
AANWIJZING
Bij de versie met de vierkante printplaat mag alleen de
4-kanaals ontvanger worden gebruikt, omdat de bedrading tussen
de componenten en de technische gegevens iets anders niet
toestaan.
5.3.6 Koppeling van de BADU JET Wireless Control II met een
BADU-tegenstroominstallatie zonder printplaat
Mocht bij eerdere leveringen van tegenstroominstallaties met
conventionele onderdelen worden uitgebreid met de
radiografische toepassing, moet de 4-kanaals ontvanger worden
toegepast. Deze bevindt zich separaat in een eigen behuizing en
kan direct naast de eigenlijke schakelkast van de
tegenstroominstallatie worden gemonteerd.

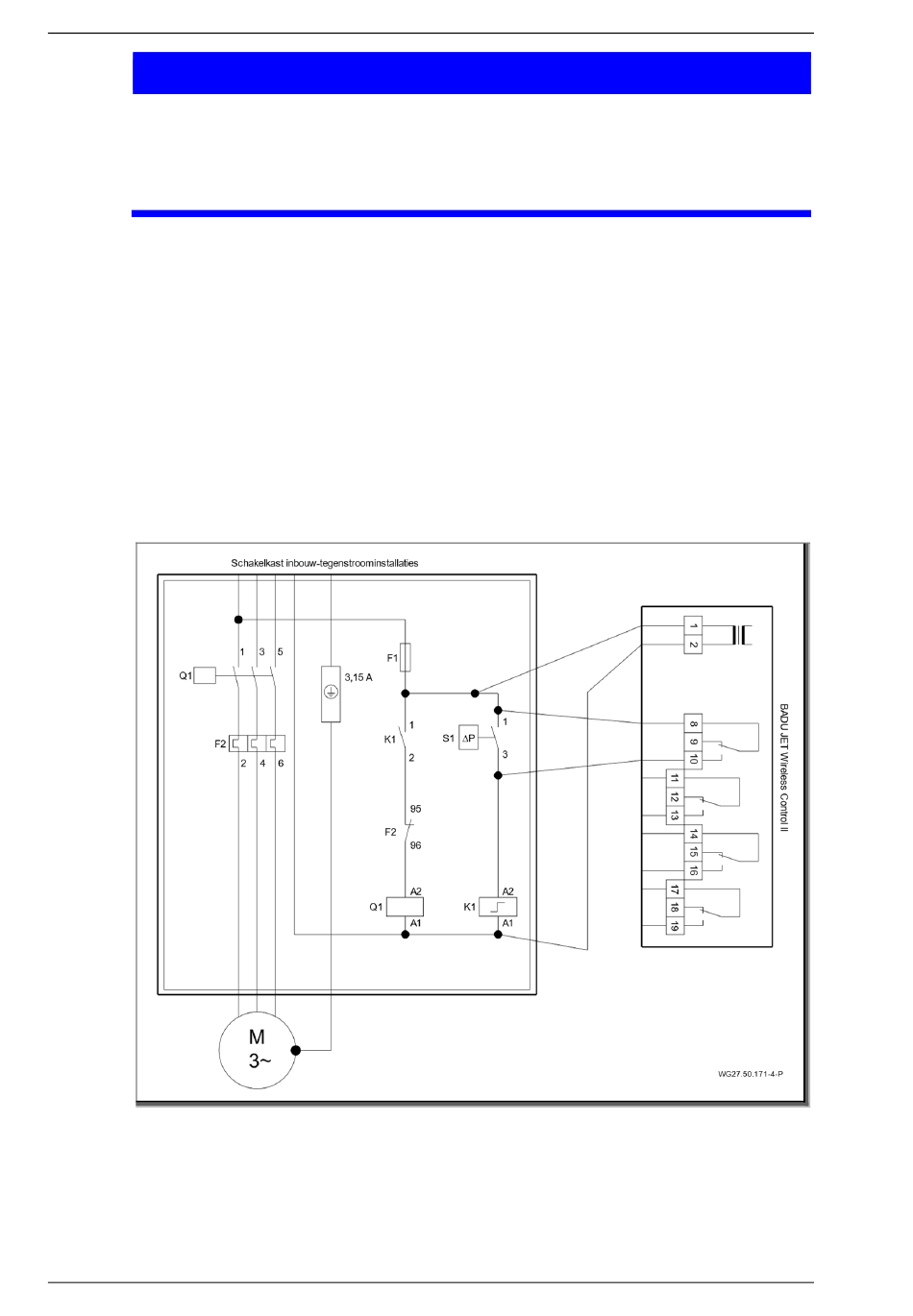

De bedrading van de ontvanger moet gebeuren volgens het
volgende schema. De uitgangscontacten moet worden doorgeleid
naar de schakelingangen in de schakelkast.
Abb. 8
