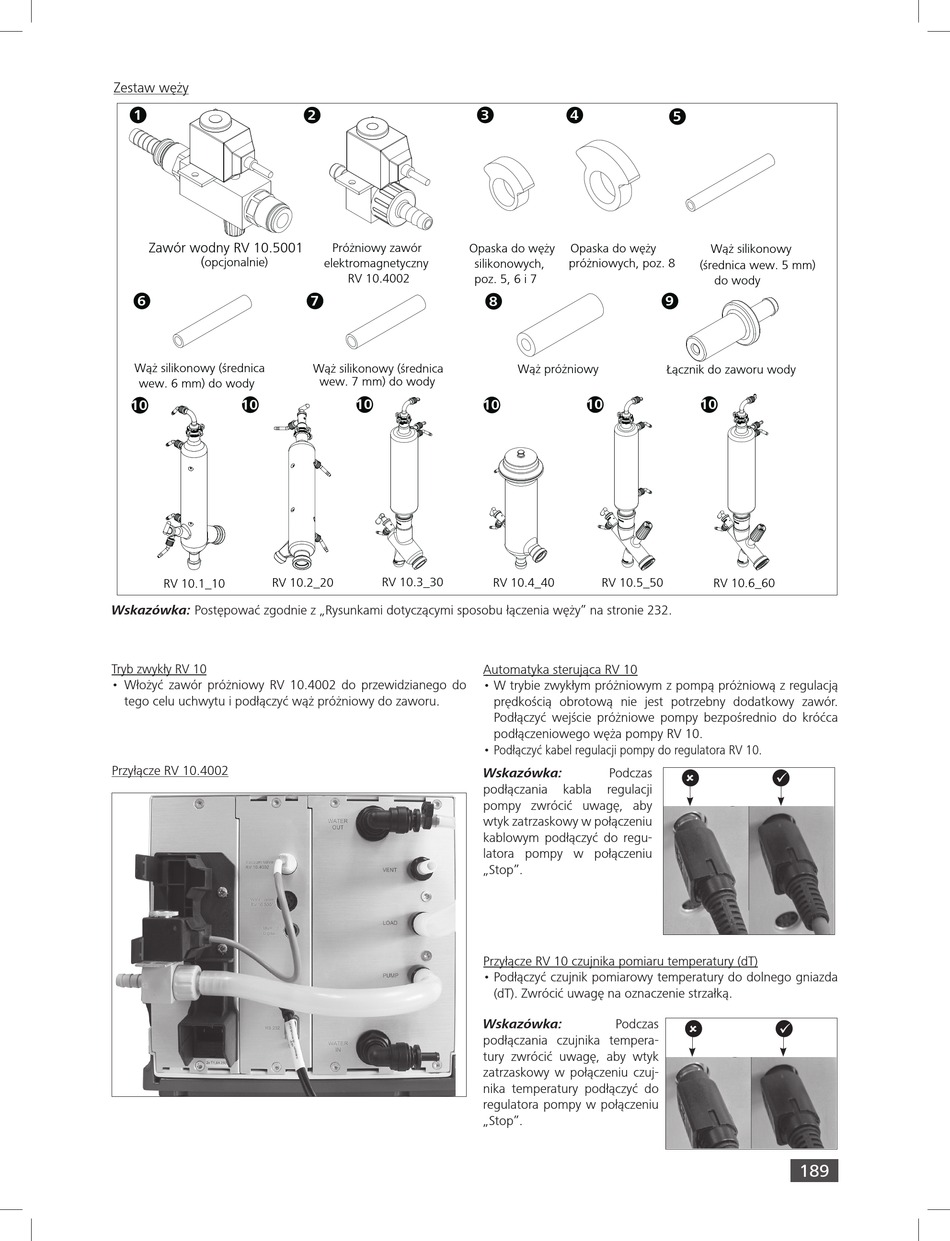

Zestaw węży
1
Zawór wodny RV 10.5001
(
opcjonalnie)
6
Wąż silikonowy (średnica
wew. 6 mm) do wody
10
10
RV 10.2_20
RV 10.1_10
Wskazówka: Postępować zgodnie z „Rysunkami dotyczącymi sposobu łączenia węży" na stronie 232.
Tryb zwykły RV 10
• Włożyć zawór próżniowy RV 10.4002 do przewidzianego do
tego celu uchwytu i podłączyć wąż próżniowy do zaworu.
Przyłącze RV 10.4002
3
2
Próżniowy zawór
Opaska do węży
elektromagnetyczny
silikonowych,
RV 10.4002 poz. 5, 6 i 7
7
Wąż silikonowy (średnica
wew. 7 mm) do wody
10 10
RV 10.3_30
Automatyka sterująca RV 10
• W trybie zwykłym próżniowym z pompą próżniową z regulacją
• Podłączyć kabel regulacji pompy do regulatora RV 10.
Wskazówka:
podłączania
pompy zwrócić uwagę, aby
wtyk zatrzaskowy w połączeniu
kablowym podłączyć do regu-
latora pompy w połączeniu
„Stop".
Przyłącze RV 10 czujnika pomiaru temperatury (dT)
• Podłączyć czujnik pomiarowy temperatury do dolnego gniazda
Wskazówka:
podłączania czujnika tempera-
tury zwrócić uwagę, aby wtyk
zatrzaskowy w połączeniu czuj-
nika temperatury podłączyć do
regulatora pompy w połączeniu
„Stop".
4
Opaska do węży
próżniowych, poz. 8
8 9
Wąż próżniowy
Łącznik do zaworu wody
10
RV 10.4_40 RV 10.5_50
prędkością obrotową nie jest potrzebny dodatkowy zawór.
Podłączyć wejście próżniowe pompy bezpośrednio do króćca
podłączeniowego węża pompy RV 10.
Podczas
kabla regulacji
(dT). Zwrócić uwagę na oznaczenie strzałką.
Podczas
5
Wąż silikonowy
(średnica wew. 5 mm)
do wody
10
RV 10.6_60




189
