FONESTAR SCD-600 Software Manual
  1. Manuals
  2. Brands
  3. FONESTAR Manuals
  4. Conference System
  5. SCD-600
  6. Software manual
FONESTAR SCD-600 Software Manual

FONESTAR SCD-600 Software Manual

Digital conference system
Hide thumbs Also See for SCD-600:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SCD-600
DIGITAL CONFERENCE SYSTEM
SISTEMA DIGITAL DE CONFERENCIAS
SYSTÈME NUMÉRIQUE DE CONFÉRENCES
SISTEMA DIGITAL DE CONFERÊNCIAS
SOFTWARE GUIDE
GUÍA DE SOFTWARE
GUIDE DU LOGICIEL
GUIDE DE SOFTWARE

Advertisement

loading
Need help?

Need help?

Do you have a question about the SCD-600 and is the answer not in the manual?

Questions and answers

Related Manuals for FONESTAR SCD-600

Summary of Contents for FONESTAR SCD-600

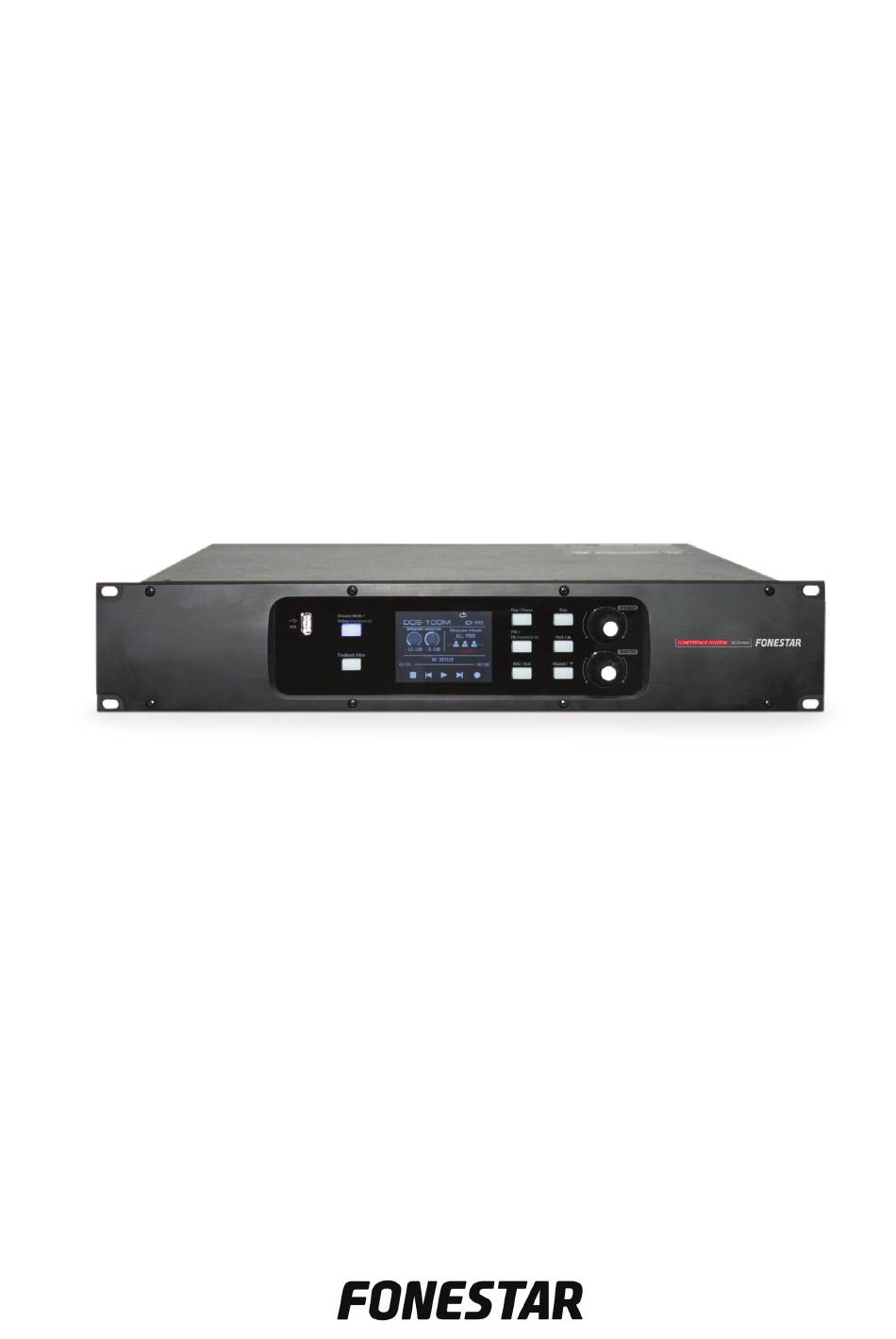

  • Page 1 SCD-600 DIGITAL CONFERENCE SYSTEM SISTEMA DIGITAL DE CONFERENCIAS SYSTÈME NUMÉRIQUE DE CONFÉRENCES SISTEMA DIGITAL DE CONFERÊNCIAS SOFTWARE GUIDE GUÍA DE SOFTWARE GUIDE DU LOGICIEL GUIDE DE SOFTWARE...

  • Page 2: Download Software

    Note: Refer to the user's manual for the steps necessary to change the IP address of SCD-600. - Once they are connected on the same network, open the program. To do this, go to the downloaded files and click on the file “SCD-600 System Editor 1.2.6.”...
  • Page 3 To control the central unit of the SCD-600, conference system, with the DEVICE option selected at the top of the screen, go to the left column and click on the SCD-600 button (this button also shows the IP address of the unit).
  • Page 4 3.1.1 EQUALIZER The software allows the output audio signal of the control panel to be equalized. To do this, click on the EQUALIZER button in the DISPLAY section in the center column. This software allows you to combine different equalizer modes: - represented graphically, with the graph on the top (1).
  • Page 5 3.1.2 USERS The software allows you to mute or activate each of the microphones connected to the central unit. To do this, click on the USERS button in the DISPLAY section in the center column and all connected microphones will appear on the right panel. The president microphone will appear in orange and the delegates' microphones in white.

  • Page 6: Volume Control

    3.1.4 VOLUME CONTROL - Speakers: control of the overall volume of the SCD-600 outputs. - Monitor: volume control of the speakers in the base of the microphones. 3.1.5 SIC CONTROL The software allows you to control the USB storage device connected to the front panel of the central unit.
  • Page 7 MICROPHONE CONTROL AND CONFIGURATION The software allows you to configure the delegate and president microphones. To do this, click on the microphone you wish to configure in the left hand column. 3.2.1. COMPRESSOR AND EQUALIZER Allows you to individually configure the compressor and equalizer of the microphones. The parameters to configure the compressor are: - Threshold: sets the threshold above which the compressor will apply the selected attenuation.
  • Page 8 3.3. VOTING The conference system software allows you to start, manage, finalize and view voting results. To enter voting mode via the software, click on the VOTING tab in the top menu. - Before voting begins, select the length of time the vote will last, in minutes. - To start voting click on the START VOTING button.

  • Page 9: Camera Control

    When the voting is over, the software will display the voting result in the following format: 3.4. CAMERA CONTROL This conference system allows you to control the camera connected to the central unit via the RS485 port, as indicated in the user manual. To control the camera using the software, execute the configurations required for RS485 connection and communication and click on the CAMERA tab.
  • Page 10 This is done by means of a password and it is possible to lock and unlock the SCD-600 center on the device itself, or via the software. To lock the conference system from the central unit, press and hold the SPEAKER button on the front panel for 3 seconds.
  • Page 11 Enter the password. note: the default password is “0000”. To change the password, press and hold the MONITOR button for 3 seconds, use the SPEAKER control to select the digit and the MONITOR control to change it. Press the SPEAKER control to confirm. - 11 -...
  • Page 12 área local, no es necesario tener acceso a internet. Nota: diríjase el manual de usuario para ver los pasos necesarios para cambiar la IP de la unidad SCD-600. - Una vez estén conectados en la misma red, abra el programa. Para ello, vaya a los archivos descargados y haga clic en el archivo “SCD-600 System Editor 1.2.6.”...
  • Page 13 SCD-600 (este botón también muestra la dirección IP de dicha unidad). El resto de la información que aparece a la derecha de la columna de los dispositivo detectados, serán todos los ajustes que podemos realizar sobre la unidad SCD-600.
  • Page 14 3.1.1 ECUALIZADOR El software permite ecualizar la señal de audio de salida de la central. Para ello, haga clic en el botón ECUALIZADOR del apartado MOSTRAR en la columna central. Este software permite combinar distintos modos de ecualizar: - gráficamente con la gráfica de la parte superior (1). - realce o atenuación de frecuencias concretas (2) configurando los siguientes parámetros: frecuencia central del filtro, factor de calidad de la banda de ecualización (Factor Q), ganancia del nivel de la banda de ecualización, tipo de filtro para la banda de ecualización, desactivar una banda de...
  • Page 15 3.1.2 USUARIOS El software permite silenciar o activar cada uno de los micrófonos conectados a la unidad central. Para ello, haga clic en el botón USUARIOS del apartado MOSTRAR en la columna central y, en el panel de la derecha, aparecerán todos los micrófonos conectados.

  • Page 16: Control De Volumen

    3.1.4 CONTROL DE VOLUMEN - Altavoces: control del volumen general de las salidas del SCD-600. - Monitor: control de volumen de los altavoces de las bases de los micrófonos. 3.1.5 CONTROL DE MÚSICA El softwarepermite controlar el dispositivo de almacenamiento USB conectado en el panel frontal de la unidad central.
  • Page 17 3.2 CONTROL Y CONFIGURACIÓN DE LOS MICRÓFONOS El software permite configurar los micrófonos de los delegados y del presidente. Para ello, haga clic sobre el micrófono que desee configurar en la columna de la izquierda. 3.2.1. COMPRESOR Y ECUALIZADOR Permite configurar el compresor y el ecualizador de los micrófonos individualmente. Los parámetros para configurar en el compresor son: - Threshold: establece el umbral a partir del cual el compresor aplicará...
  • Page 18 3.3. VOTACIÓN El software del sistema de conferencias permite iniciar, gestionar, finalizar y ver resultados de las votaciones. Para entrar en el modo votación a través del software haga clic en la pestaña VOTACIÓN del menú superior. - Antes de comenzar la votación, seleccione el tiempo que durará la votación, en minutos. - Para empezar la votación haga clic en el botón COMENZAR VOTACIÓN.
  • Page 19 Cuando la votación haya terminado, el software mostrará el resultado de la votación con el siguiente formato: 3.4. CONTROL DE CÁMARA Este sistema de conferencias permite el control de la cámara conectada a la unidad central por el puerto RS485, tal y como se indica en el manual de usuario. Para controlar la cámara con el software realice las configuraciones requeridas para la conexión y comunicación por RS485 y haga clic en la pestaña CÁMARA.
  • Page 20 Esto se hace a través de una contraseña y se puede bloquear y desbloquear desde la propia centra SCD-600 como desde el software. Para bloquear el sistema de conferencias desde la unidad central pulse durante 3 segundos el botón SPEAKER del panel frontal.
  • Page 21 Introduzca la contraseña. nota: la contraseña por defecto es “0000”. Para cambiar la contraseña pulse durante 3 segundos el botón MONITOR, utilice el control SPEAKER para seleccionar el dígito y el control MONITOR para modificar el dígito. Presione el control SPEAKER para confirmar.
  • Page 22 Il n’est pas nécéssaire d’avoir accès à internet. N.B. : voir le mode d’emploi pour voir les étapes nécéssaires pour modifier l’IP de l’unité SCD-600. - Une fois connectés au même réseau, ouvrez le programme. Pour cela, allez aux fichiers téléchargés et cliquez sur le fichier “SCD-600 System Editor 1.2.6.”...
  • Page 23 Pour contrôler l’unité centrale du système de conférences SCD-600, avec l’option DEVICE sélectionnée en haut de l’écran, allez à la colonne de gauche et cliquez sur le bouton de l’unité SCD-600 (ce bouton montre aussi l’adresse IP de cette unité).
  • Page 24 3.1.1 EQUALIZER Le software permet d’égaliser le signal audio de sortie de la centrale. Pour cela, cliquez sur le EQUALIZER de l’espace “Show” de la colonne centrale. Ce software permet de combiner différents modes d’égaliser : - graphiquement avec le graphique de la partie supérieure (1). - augmentez ou diminuez des fréquences concrètes (2) configurant les paramètres suivants : fréquence centrale du filtre, facteur de qualité...
  • Page 25 3.1.2 UTILISATEURS Le software permet de mettre en silence ou activer chacun des microphones connectés à l’unité centrale. Pour cela, cliquez sur le bouton Users de l’espace “Show” de la colonne centrale et, dans le panneau de droite apparaîtront tous les microphones connectés. Le microphone du président apparaît en orange et les microphones des délégués en blanc.

  • Page 26: Contrôle De Volume

    3.1.4 CONTRÔLE DE VOLUME - Haut-parleur : contrôle du volume général des sorties du SCD-600. - Monitor : contrôle du volume des hauts-parleurs des bases des microphones. 3.1.5 CONTRÔLE DE MUSIQUE Le software permet de contrôler le dispositif de stockage USB connecté sur le panneau avant de l’unité...
  • Page 27 3.2 CONTRÔLE ET CONFIGURATION DES MICROPHONES Le software permet de configurer les micróphones des délégués et du président. Pour cela, cliquez sur le microphone que vous souhaitez configurer dans la colonne de gauche. 3.2.1. COMPRÉSSEUR ET EQUALIZER Permet de configurer le comprésseur et l’equalizer des microphones individuellement. Les paramètres pour configurer dans le comprésseur sont : - Threshold : établit le seuil à...
  • Page 28 3.3. VOTING Le software du système de conférences permet de commencer, gérer, finaliser et voir les résultats des votes. Pour entrer dans le mode vote à travers du software cliquez sur la fenêtre Voting du menu supérieur. - Avant de commencer le vote, sélectionnez le temps que durera le vote, en minutes. - Pour débuter le vote, cliquez sur le bouton Start voting.
  • Page 29 Quand le vote a terminé, le software indiquera le résultat de celui-ci avec le format suivant : 3.4. CONTRÔLE DE CAMÉRA Ce système de conférences permet le contrôle de la caméra connectée à l’unité centrale par le port RS485, comme indiqué sur le mode d’emploi. Pour contrôler la caméra avec le software réalisez les configurations demandées pour la connexion et communication par RS485 et cliquez sur la fenêtre Camera.
  • Page 30 Ceci se fait à travers d’un mot de passe et il peut se bloquer/débloquer depuis la propre unité centrale SCD-600 ou depuis le software. Pour bloquer le système de conférences depuis l’unité centrale appuyez pendant 3 secondes sur le bouton SPEAKER du panneau avant.
  • Page 31 Introduisez le mot de passe. N.B. : le mot de passe par défaut est “0000”. Pour changer le mot de passe appuyez pendant 3 secondes sur le bouton MONITOR, utilisez le contrôle SPEAKER pour sélectionner le chiffre et le contrôle MONITOR pour modifier le chiffre. Appuyez sur le contrôle SPEAKER pour confirmer.
  • Page 32 à mesma rede de área local, não é necessário ter acesso à internet. Nota: no manual de instruções veja os passos necessários para trocar o IP da unidade SCD-600. - Uma vez ligados na mesma rede, abra o programa. Para isso, vá aos arquivos descarregados e faça click no arquivo “SCD-600 SYSTEM Editor 1.2.6.”...
  • Page 33 3.1 CONTROLO E CONFIGURAÇÃO DA UNIDADE CENTRAL SCD-600 Para controlar a unidade central do sistema de conferências SCD-600, com a opção DISPOSITIVO selecionada na parte superior do ecrã, vá à coluna da esquerda e faça click sobre o botão que identifica à...
  • Page 34 3.1.1 EQUALIZADOR EQUALIZADOR da alínea MOSTRAR na coluna central. Este Software permite combinar distintos modos de equalizar: - Graficamente com a gráfica da parte superior (1). - Realce ou atenuação de frequências concretas (2) configurando os seguintes parâmetros: frequência central do filtro, fator de qualidade da banda de equalização (Fator Q), ganho de nível da banda de equalização, tipo de filtro para a banda de equalização, desativar uma banda de equalização (botão OMITIR), eliminar a curva (botão PLANO), desativar todas as bandas de equalização botão (OMITIR TODOS).
  • Page 35 3.1.2 USUÁRIOS O software permite silenciar ou ativar cada um dos microfones conectados à unidade central. Para isso, faça click no botão USUÁRIOS da alínea MOSTRAR na coluna central e no painel da direita aparecerão todos os microfones conectados. O microfone de presidente aparecerá em cor laranja e os microfones de delegado em cor branca.
  • Page 36 3.1.4 CONTROLO DE VOLUME - Colunas: controlo do volume geral das saídas do SCD-600. - Monitor: controlo de volume das colunas das bases dos microfones. 3.1.5 CONTROLO DE MÚSICA O software permite controlar o dispositivo de armazenamento USB conectado no painel frontal da unidade central.
  • Page 37 3.2 CONTROLO E CONFIGURAÇÃO DOS MICROFONES O Software permite configurar os microfones dos delegados e do presidente. Para isso, faça click sobre o microfone que desejar configurar na coluna da esquerda. 3.2.1. COMPRESSOR E EQUALIZADOR Permite configurar o compressor e o equalizador dos microfones individualmente. Os parâmetros a configurar no compressor são: - Threshold: estabelece o umbral a partir do qual o compressor aplicará...
  • Page 38 3.3. VOTAÇÃO O software do sistema de conferências permite iniciar, gerir, finalizar e ver os resultados das votações. Para entrar no modo de votação através do software faça click no separador VOTAÇÃO do menu superior. - Antes de armazenar a votação, selecione o tempo que durará a votação, em minutos. - Para começar a votação faça click no botão COMEÇAR VOTAÇÃO.
  • Page 39 Quando a votação terminar, o software mostrará o resultado da votação com o seguinte formato: 3.4. CONTROLO DE CAMARA Este sistema de conferências permite o controlo da camara ligada à unidade central pela porta RS485, tal e como se indica no manual de utilizador. Para controlar a camara com o software realize as configurações requeridas para a conexão e comunicação por RS-485 e faça click no separador CAMARA.
  • Page 40 Isto é efetuado através de uma senha de aceso e pode-se bloquear e desbloquear desde a própria central SCD-600 como através do software. Para bloquear o sistema de conferências desde a unidade central pressione durante 3 segundos o botão SPEAKER do painel frontal.
  • Page 41 Introduza a senha. nota: a senha por defeito é “0000”. Para trocar a senha pressione durante 3 segundos o botão MONITOR, utilize o controlo SPEAKER para selecionar o dígito e o controlo MONITOR para modificar o dígito. Pressione o controlo SPEAKER para confirmar.
