Konig & Meyer 21347 Quick Start Manual

Distanzrohr 21347
zur Verbindung von Satellitensystemen
belastbar bis 35 kg; mit Gewindebolzen M20

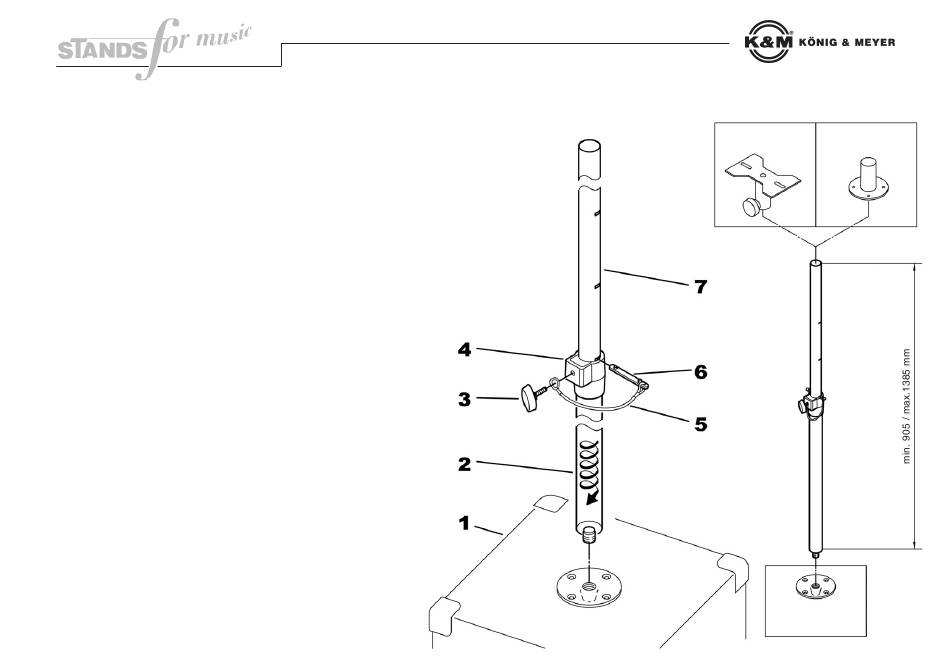

Aufstellanleitung
-Subwoofer 1 auf ebener Fläche positionieren
-Grundrohr 2 mit Gewinde M20 in Subwoofer einschrauben
Einstellung der Höhe
-Sicherungsschiene 6 mit obenliegenden Nocken bis zum Anschlag
-durch gewünschten Schlitz des Auszugrohres 7 schieben.
-Sicherungsschiene muß sodann auf beiden Seiten der Spann-
-schelle 4 aufliegen.
-Klemmschraube 3 durch Schlaufe der Kordel 5 stecken und in
-Spannschelle 4 festschrauben.
Montage der Boxen
Wahlweise durch Verwendung von
-Anschraubflanschen (z.B. 195/8, 24281) oder
-Flanschbuchsen (z.B. 196, 19654, 19656)
(zu beziehen über den Fachhandel)
Sicherheitshinweise
-Für ebenen Stand des Subwoofers 1 sorgen.
-Auf feste Schraubverbindung an Distanzrohr,
-Befestigungsplatte und Anschraubflasch achten.
-Sicherungsschiene 6 muß stets installiert sein.
-Unkontrolliertes Lösen der Klemmschraube 3 und der
-Sicherungsschiene 6 unter Last ist nicht zulässig.
-21347.000.55-
-03.80.837.00- 10/04
z.B.: 195/8 z.B.: 19656
Anschraubflansch Flanschbuchse
z.B.: 24116
Befestigungsplatte
