21440 Boxenstativ »Ring Lock«

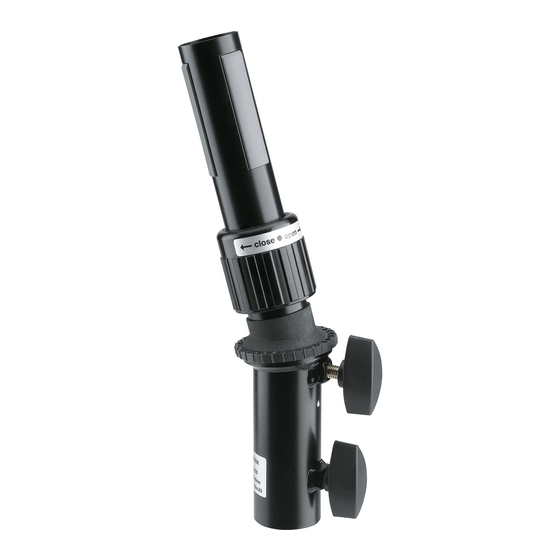

- mit patentiertem Spreizdorn für festen, spielfreien Sitz der Box
- für Lautsprecher bis zu max. 50 kg
- robust, standfest und platzsparend zusammenlegbar
- Höhe: min. 1370-2100 mm, Fußkreisdurchmesser: 1260 mm, Spreizdorn: ø 35-37 mm, Gewicht: 5,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
ALLGEMEIN
- Stativ darf nicht einseitig belastet werden.
- Der Untergrund muss tragfähig und eben sein.
- Entsprechender Einsatz von Personal erforderlich.
- (2 fachlich und körperlich geeignete Personen)
- Vor Installation prüfen, ob Stativ, Lautsprecher
- und Hilfsmittel (Leitern u.a.) funktionstüchtig sind.
- Auf geeignetes Lautsprechermaterial achten;
- d.h. die Flanschbuchse muss über richtige Größe
- und Güte verfügen.
- Unbefugte vom belasteten Stativ fernhalten:
- Schutz vor Stolperfallen, Kippgefahren.
- Sicherheit der Installation überwachen:
- stets montierte Sicherungsschiene (S),
- feste Schraubverbindungen,
- maximal ausgezogene Füße (=waagerechte
- Fußstreben).
- ACHTUNG: das Verschieben des belasteten Stativs
- kann zu Beschädigungen des Fußgestells führen.
SPEZIELL
- Max. zentrische Last: 50 kg
- Die maximale Standfestigkeit erreicht das Stativ
- bei waagerecht eingestellten Fußstreben
- Niemals unkontrolliert Sicherungsschiene und
- Klemmschraube des Auszugrohres lösen
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen

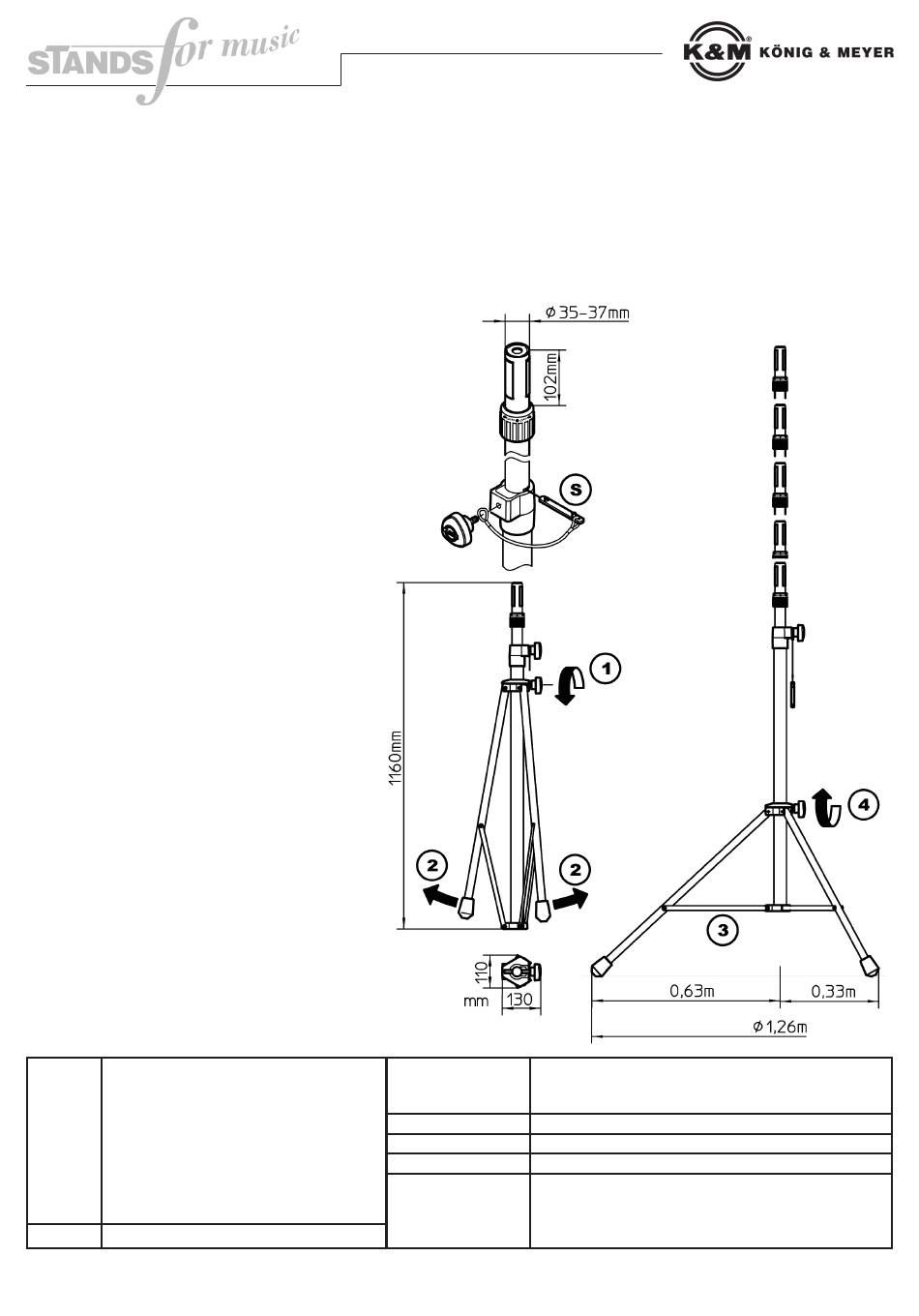

AUFBAUANLEITUNG
Der Aufbau des 21440 Boxenstativ ist einfach.
Alle Teile sind schon montiert, das Stativ
muss lediglich in Position gebracht werden.
(1) Klemmschraube der Dreieckschelle etwas lösen
(2) Beine auseinander ziehen bis...
(3) ...Verbindungsstreben waagerecht stehen
(4) Klemmschraube wieder fest anziehen.
(4) BEACHTE:
(4) Handkraft genügt; überfestes Anziehen
(4) belastet die Bauteile und ist zu vermeiden.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Grundrohr, Fußrohre - Alu
Auszugrohr, Fußstreben - Stahl
Schellen Fußgestell - Zink-Druckguß
Schelle Rohrkombination - Polyamid (PA)
Material Sicherungsring - Alu
Spreizelemente - Polyamid (PA)
Sicherungslasche, Kleinteile - Stahl
Parkettschoner, Stoßdämpfer -
Thermoplastischer Elastomer (TPE)
Traglast max. 50 kg zentrische Last
max. Fußkreisdurchmeser: 1260 mm
Abmessungen Höhe: 1370-2100 mm (bei max. Fußkreis)
Spreizdorn: ø 35-37 mm, 102 mm hoch
Packmaß, Gewicht: B x T x H: 120 x 110 x 1160 mm, 4,5 kg
Karton, Gewicht: B x T x H: 130 x 120 x 1185 mm, 5,2 kg
Karton H x B x T: 750 x 50 x 50 mm
Tragetasche 21311 (für ein oder zwei 21440)
K&M-Flanschbuchsen (z.B. 19580, 19654, 19656 etc.)
Zubehör (optional)
Anschraubflansch (24281)
Adapterhülse 21326: ø 38 mm (=US-Variante)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21440-000-55 Rev.01 03-79-704-00 12/08
