Konig & Meyer 21356 Quick Manual

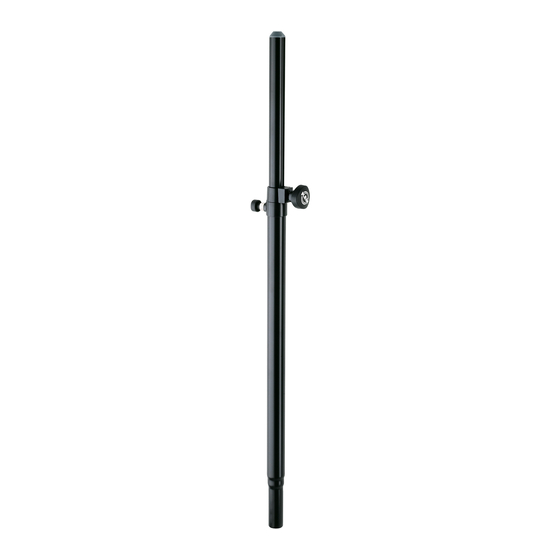

21356 Distanzrohr
mit Gasdruckfeder
- Höhenverstellbare Verbindung von Satellitensystemen
- mit integrierter 17-kg-Gasdruckfeder: leichteres Ausfahren, kontrolliertes Einfahren
- professionelle Qualität, robust und langlebig
- doppelt gesichert dank Klemmschraube und Rastbolzen
- Höhe: 1025-1545 mm, Gewicht: 3,3 kg
- max. Traglast 35 kg, vorbehaltlich 5°-Kipptest (siehe SICHERHEITSHINWEISE)
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
a. BEGRENZUNG DER TRAGKRAFT:
a. - Untergrund und Basisbox müssen stabil genug sein um die
a. - Last tragen können.
a. - 5°-Kipptest: die ordnungsgemäß aufgebaute Installation
a. - bestehend aus: Basisbox, Distanzstange und Traglast
a. - (Satellitenbox) darf auf einer um 5° geneigten Prüfebene
a. - nicht umfallen.
a. - Traglast max. 35 kg (vorbehaltlich des 5°-Kipptestes).
b. VOR DEM BETRIEB:
b. - Auf tragfähigen und ebenen Untergrund achten.
b. - Prüfen ob Distanzrohr, Lautsprecherbuchsen und Hilfsmittel
b. - (z.B. Leitern) funktionstüchtig sind, insbesondere hinsichtlich:
b. - - Vollständigkeit, Größenverhältnisse und Güte
b. - - Bei festgestellten Schäden darf kein weiterer Einsatz erfolgen
b. - Bei größeren Lasten ist Einsatz von Personal erforderlich
b. - (2 fachlich und körperlich geeignete Personen).
b. - Eventuell steht das Distanzrohr leicht schief auf der Basisbox.
b. - Das liegt am Spiel zwischen dem Rohrstutzen und der
b. - Lautsprecherbuchse, welches je nach Fabrikat leicht
b. - unterschiedlich ausfallen kann. Ein gewisses Spiel muss sein
b. - um eine dauerhafte Gängigkeit zu gewährleisten. Ggf. den
b. - Adapterring 85890 einsetzen: siehe 3.
c. SICHERHEIT WÄHREND DES BETRIEBES:
c. - Stange zentrisch belasten:
c. - außermittige Lasten beeinträchtigen die Standfestigkeit
c. - Unbefugte von der Installation fern halten
c. - Sicherstellen, dass sich die Klemmschraube 7 angezogen
c. - und der Rastbolzen 5 sich stets im Eingriff befinden
c. - Niemals Klemmschraube und Rastbolzen unkontrolliert lösen
c. - Vor Seitenkräften schützen.
c. - Diese erhöhen die Kippgefahr und stellen eine Belastung der
c. - Lautsprecherbuchse dar.
c. - Seitenkräfte können entstehen durch:
c. - - Wind, Stöße, schräger Untergrund, Zerren an der Installation
d. NACH DEM BETRIEB:
d. - erst Satellitenbox entfernen und danach Stange aus
d. - Basisbox lösen
d. - Aufmerksame Handhabung erforderlich,
d. - da die Verstellmöglichkeiten Einklemmgefahren bergen
BENUTZERHINWEISE / FUNKTIONEN

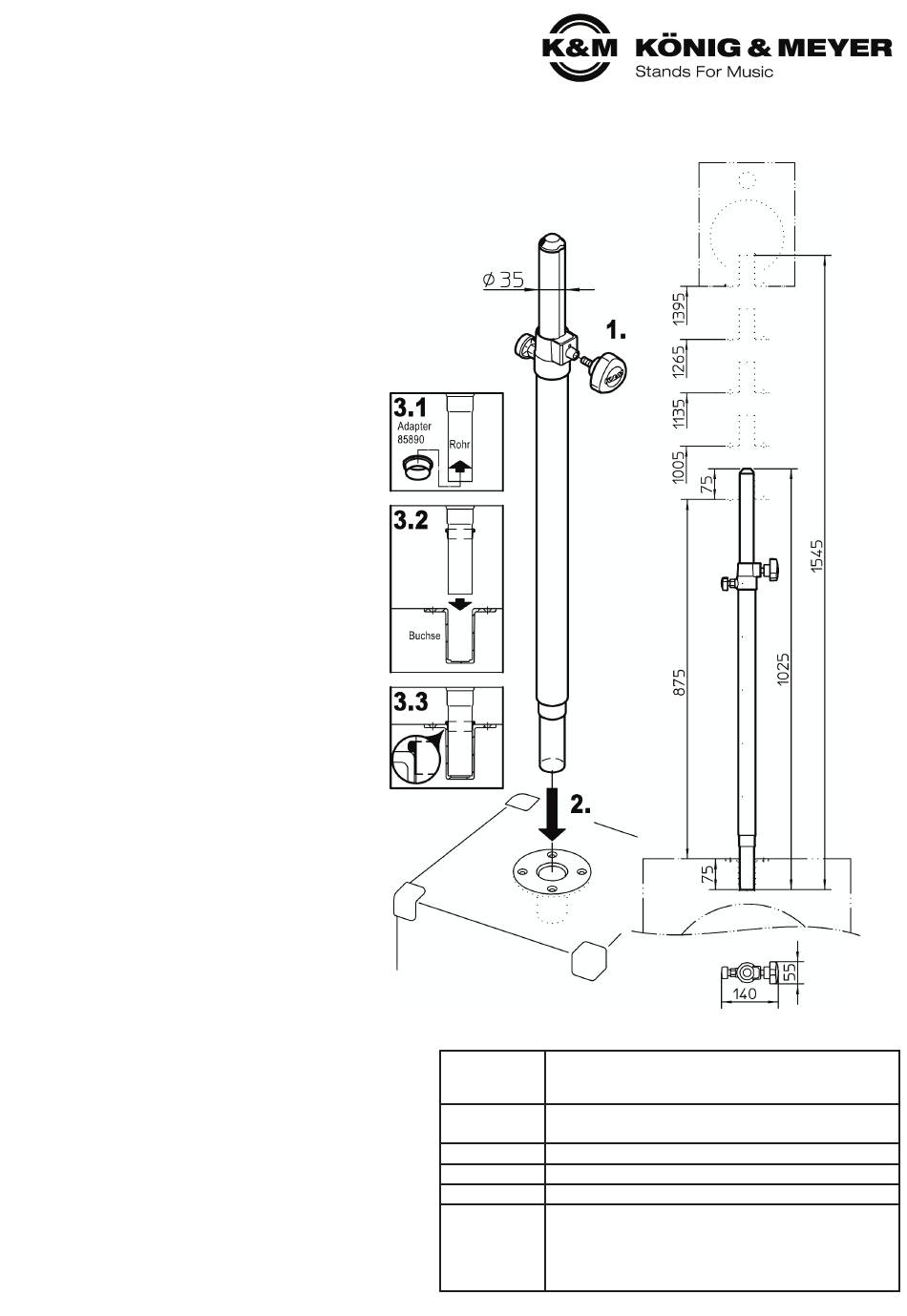

1 Distanzstange aus dem Karton entnehmen und Klemmschraube
1 in Spannschelle eindrehen.
2 Grundrohr in die Flanschbuchse der Basisbox stecken.
3 Wie in den SICHERHEITSHINWEISEN (b) erwähnt, befindet sich
3 zwischen der Lautsprecherbuchse und dem Rohr ein (Mini-)Spalt.
3 Bei Bedarf kann dieser durch den Ausgleichsadapter K&M 85890
3 (nicht im Lieferumfang) weitgehend ausgeschaltet werden.
3 3.1 Zunächst den Adapter mit dem Wulst voran bis zum Anschlag
3 3.1 über den Rohrstutzen schieben,
3 3.2 Rohrstutzen in Lautsprecherbuchse stecken
3 3.3 Adapterring nun so weit wie machbar in den Spalt schieben
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21356-000-55 Rev.05 03-80-356-00 5/14
TECHNISCHE DATEN / SPEZIFIKATIONEN
Rohre: Stahl, schwarz gepulvert
Material Schrauben, Rastbolzen: Stahl verzinkt, vernickelt
Griffe, Kappe, Klemmstück: Polyamid (PA)
max. 35 kg / 5° (siehe SICHERHEITSHINWEISE: a)
Traglast
Auszugrohr durch innenliegende 17-kg-Gasfeder unterstützt
Abmessungen Höhe: 1025 - 1545 mm, Rohrdurchmesser 42/35 mm
Karton L x H x B: 1160 x 90 x 80 mm
Gewicht 3,3 kg
Tragetasche 21421 (für ein oder zwei 21356)
Flanschbuchsen (z.B. 19580, 19654, 19656 etc.)
Zubehör
Anschraubflansch 24281
(optional)
Adapterhülse 21326: ø 38 mm (=US-Variante)
Ausgleichsadapter 85890 für Lochspiel-Ausgleich - siehe 3
