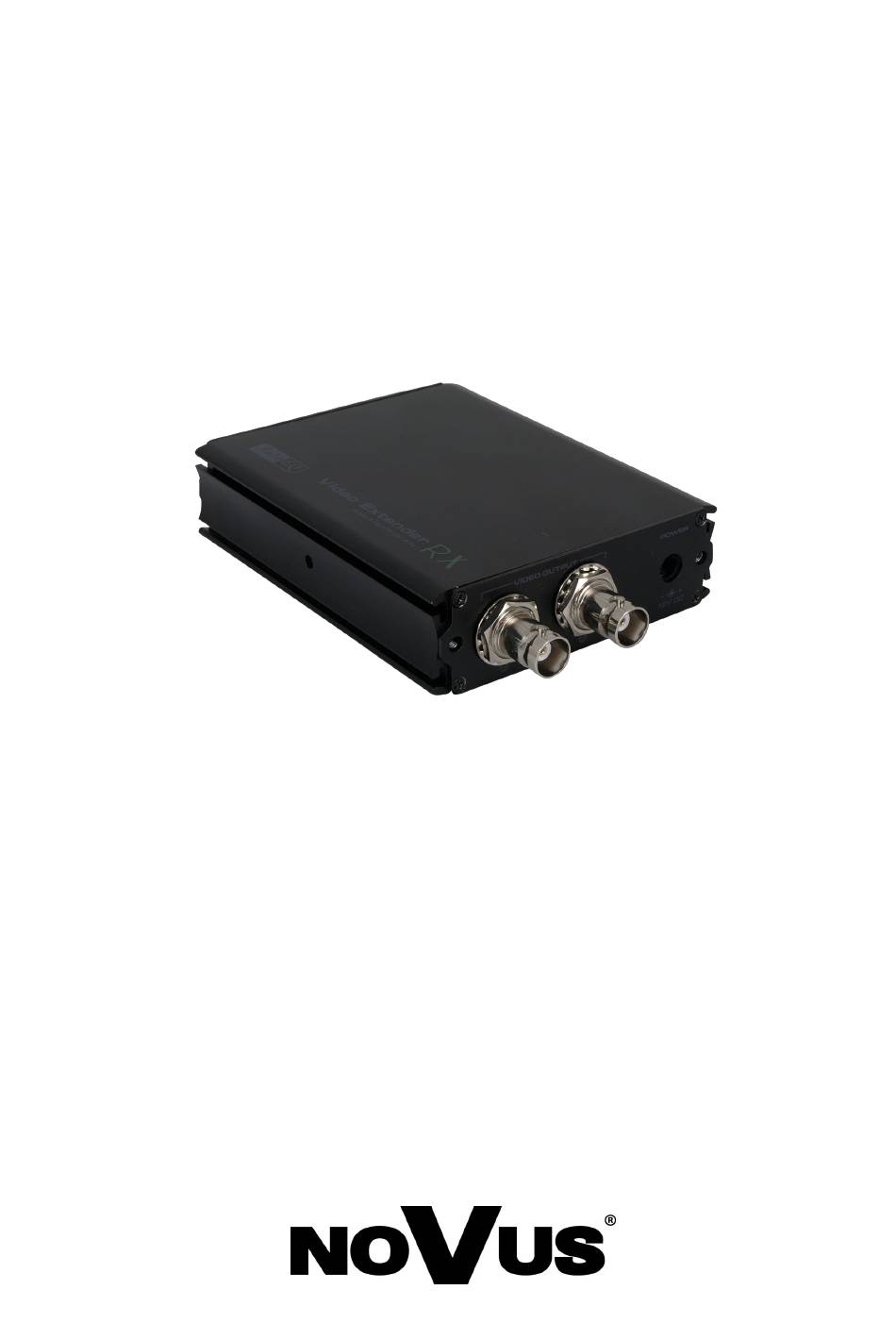

  • Page 1 U s e r ’s m a n u a l NVPT-A122VRH...
  • Page 2 NVPT-A122VRH user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVPT-A122VRH user's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER- SERVICEABLE PARTS INSIDE THIS UNIT.

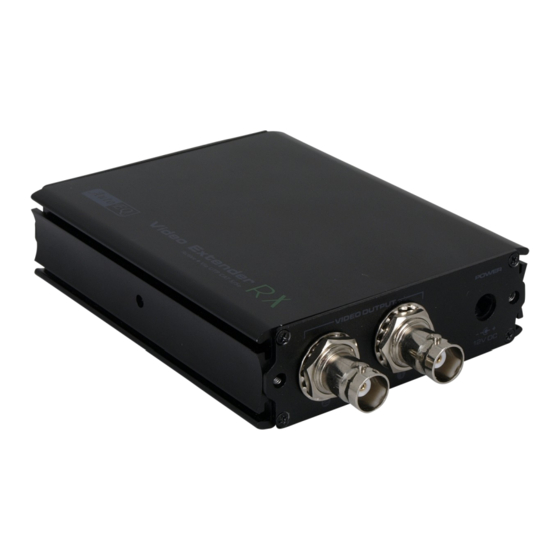

  • Page 4 NVPT-A122VRH user's manual, ver. 1.0 FEATURES Features  Single channel active video receiver with Auto Gain Control;  Self-adapt balance;  Compatible with CAT5/5E/6 UTP cable;  Transmission Distance: Up to 900m working with active / passive transmitters;  Compatible with PAL, NTSC, SECAM etc.;...

  • Page 5: Specification

    NVPT-A122VRH user's manual, ver. 1.0 SPECIFICATION Specification Item Description Receiver Input 1 Channel Receiver Output 2 Channels Channel up to 900m using passive transmitter Transmission Distance up to 900m using active transmitter Voltage Range 12-40V DC Power Power Consumption <2 W...

  • Page 6: Panel Diagram

    Please follow the next application steps: Switch off camera, DVR, monitor and electrical devices; Connect cameras with video transmitter via coaxial cable; Connect DVR Monitor and NVPT-A122VRH Receiver with BNC port Coaxial Cable; Connect the NVPT-A121VRH receiver connector and passive/active transceiver with twisted pair;...
  • Page 7 NVPT-A122VRH user's manual, ver. 1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 8 2013-01-08 JM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
  • Page 9 I n s t r u k c j a o b s ł u g i NVPT-A122VRH...
  • Page 10 NVPT-A122VRH Instrukcja obsługi 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 11: Warunki Bezpieczeństwa

    NVPT-A122VRH Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją...

  • Page 12: Charakterystyka Ogólna

    NVPT-A122VRH Instrukcja obsługi 1.0 CHARAKTERYSTYKA OGÓLNA Charakterystyka ogólna  1 kanałowy aktywny odbiornik wizji po skrętce z Automatyczną Regulacją Wzmocnienia;  Samoadaptacyjne ustawienie poziomu odbieranego sygnału;  Możliwość użycia skrętki UTP CAT5/5E/6;  Transmisja sygnału wizyjnego na odległość do 900m z aktywnymi / pasywnymi nadajnikami;...

  • Page 13: Dane Techniczne

    NVPT-A122VRH Instrukcja obsługi 1.0 DANE TECHNICZNE Dane techniczne Funkcja Opis Wejście wideo 1 Kanał Wyjście wideo 2 Kanały Funkcje do 900m przy zastosowaniu pasywnego nadajnika Odległość Transmisji do 900m przy zastosowaniu aktywnego nadajnika Zakresy Napięć Zasilania 12-40V DC Zasilanie Pobór Mocy <2 W...
  • Page 14 Proszę postępować zgodnie z poniższymi krokami: Wyłączyć wszystkie urządzenia elektryczne wykorzystywane w instalacji; Połączyć kamerę z nadajnikiem poprzez złącza BNC; Połączyć rejestrator z odbiornikiem NVPT-A122VRH poprzez złącza BNC; Połączyć nadajnik z odbiornikiem NVPT-A121VRH poprzez skrętkę; Sprawdzić poprawność połączeń, Podpiąć odbiornik i pozostałe elementy instalacji do źródła zasilania.
  • Page 15 NVPT-A122VRH Instrukcja obsługi 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 16 2013-01-08 JM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
