Summary of Contents for Novus NVPT-A121VT

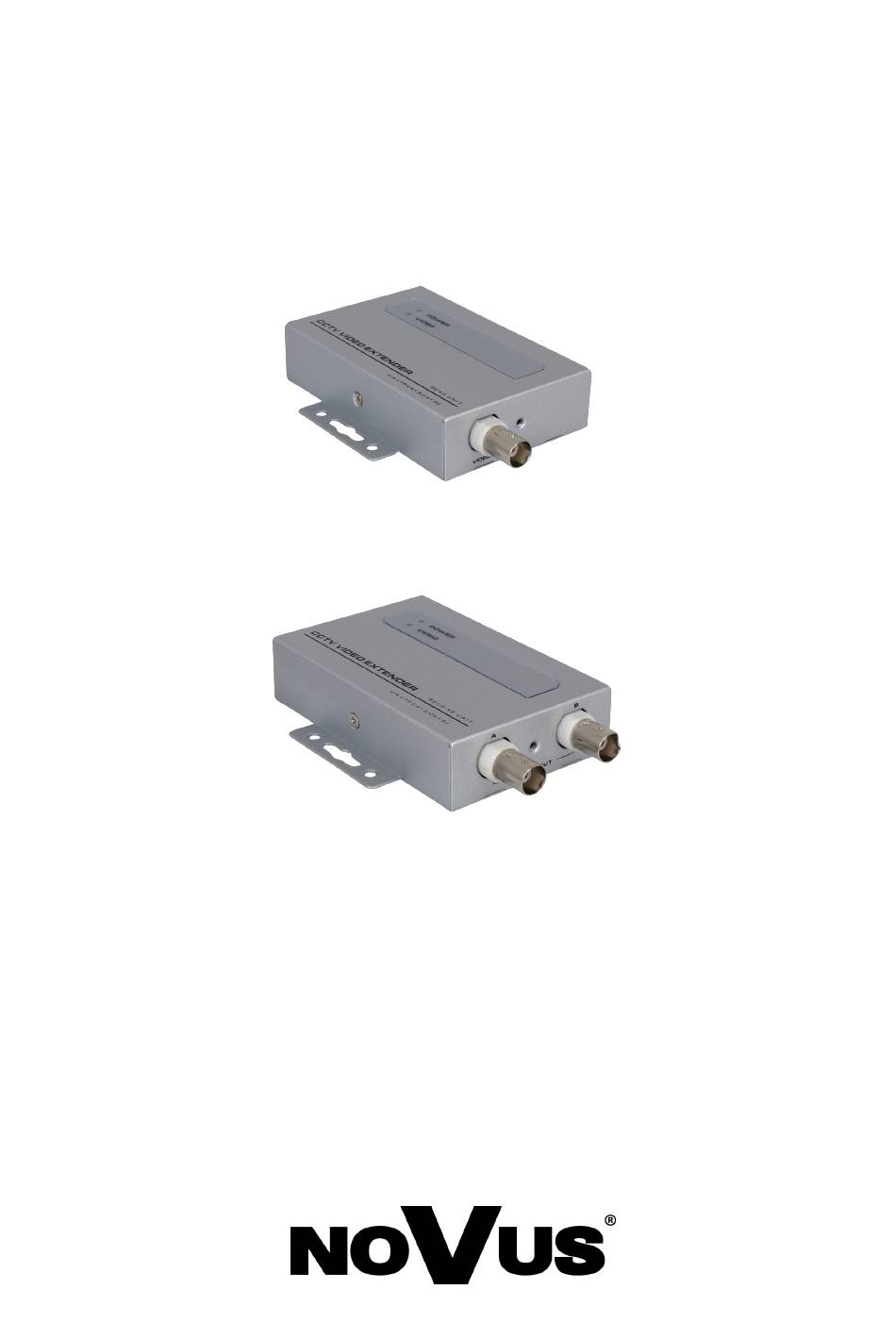

- Page 1 U s e r ’s m a n u a l NVPT-A121VT NVPT-A122VR...
- Page 2 NVPT-A121VT/NVPT-A122VR user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
-
Page 3: Safety Requirements
NVPT-A121VT/NVPT-A122VR user's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER- SERVICEABLE PARTS INSIDE THIS UNIT. - Page 4 NVPT-A121VT/NVPT-A122VR user's manual, ver. 1.0 FEATURES Features Single channel active (amplified) video transmitter/receiver; Compatible with CAT5/5E/6 UTP cable; Long transmission distance up to 1200m; Power+ and power- can be reversed; Power supply features wide voltage AC/DC input;...
-
Page 5: Specification
NVPT-A121VT/NVPT-A122VR user's manual, ver. 1.0 SPECIFICATION Specification Item Description Transmitter Input 1 Channel Receiver Output 2 Channels Function up to 600m using passive transmitter / receiver Transmission Distance up to 1200m using active transmitter / receiver Adaptive Voltage Arrange 12-40V DC or 9-24V AC... -
Page 6: Panel Diagram
Please follow the next application steps: Switch off camera, DVR, monitor and electrical devices. Connect cameras with NVPT-A121VT video transmitter via BNC cable (5) , Connect DVR with NVPT-A122VR video receiver via BNC cable (6); Connect transmitter and receiver via UTP cable (4). - Page 7 DISTANCE ADJUSTMENT DIAGRAM Distance Adjustment Diagram Distance adjustment is realised manually, by correct settings of blue DIP switch panel. Single channel active video transmitter NVPT-A121VT Active transmitter working with active receiver: Real distance less than 600m: choose mode 1 in receiver, next choose relative mode for transmitter;...
- Page 8 2013-01-14 JM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
- Page 9 I n s t r u k c j a o b s ł u g i NVPT-A121VT NVPT-A122VR...
- Page 10 NVPT-A121VT/NVPT-A122VR Instrukcja obsługi 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
-
Page 11: Warunki Bezpieczeństwa
NVPT-A121VT/NVPT-A122VR Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją... -
Page 12: Charakterystyka Ogólna
NVPT-A121VT/NVPT-A122VR Instrukcja obsługi 1.0 CHARAKTERYSTYKA OGÓLNA Charakterystyka ogólna 1 kanałowe aktywne nadajniki/odbiorniki wizji po skrętce; Możliwość użycia skrętki UTP CAT5/5E/6; Transmisja sygnału wizyjnego na odległość do 1200m; Dowolna polaryzacja źródła zasilania; Możliwość zasilania prądem stałym lub zmiennym;... -
Page 13: Dane Techniczne
NVPT-A121VT/NVPT-A122VR Instrukcja obsługi 1.0 DANE TECHNICZNE Dane techniczne Funkcja Opis Wejście Wideo Nadajnika 1 Kanał Wyjście Wideo Odbiornika 2 Kanały Funkcje do 600m przy zastosowaniu pasywnego nadajnika / odbiornika Odległość Transmisji do 1200m przy zastosowaniu aktywnego nadajnika / odbiornika Zakresy Napięć Zasilania... - Page 14 Instalacja Proszę postępować zgodnie z poniższymi krokami: Wyłączyć wszystkie urządzenia elektryczne wykorzystywane w instalacji; Połączyć kamerę z nadajnikiem NVPT-A121VT poprzez złącza BNC (5) ; Połączyć rejestrator z odbiornikiem NVPT-A122VR poprzez złącza BNC(6); Połączyć nadajnik z odbiornikiem poprzez skrętkę (4); Podłączyć nadajnik i odbiornik do źródła zasilania (polaryzacja dowolna) (1);...
- Page 15 Regulacja odległości transmisji Regulację odległości transmisji dokonuje się poprzez odpowiednie ustawienie przełączników DIP na niebieskim panelu. Ustawienia jednokanałowego aktywnego nadajnika wideo NVPT-A121VT Praca aktywnego nadajnika z aktywnym odbiornikiem: Przy odległości poniżej 600m, należy wybrać Tryb 1 dla Odbiornika, a następnie dopasować...
- Page 16 2013-01-08 JM,MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
