Summary of Contents for Novus NVPT-414V-II

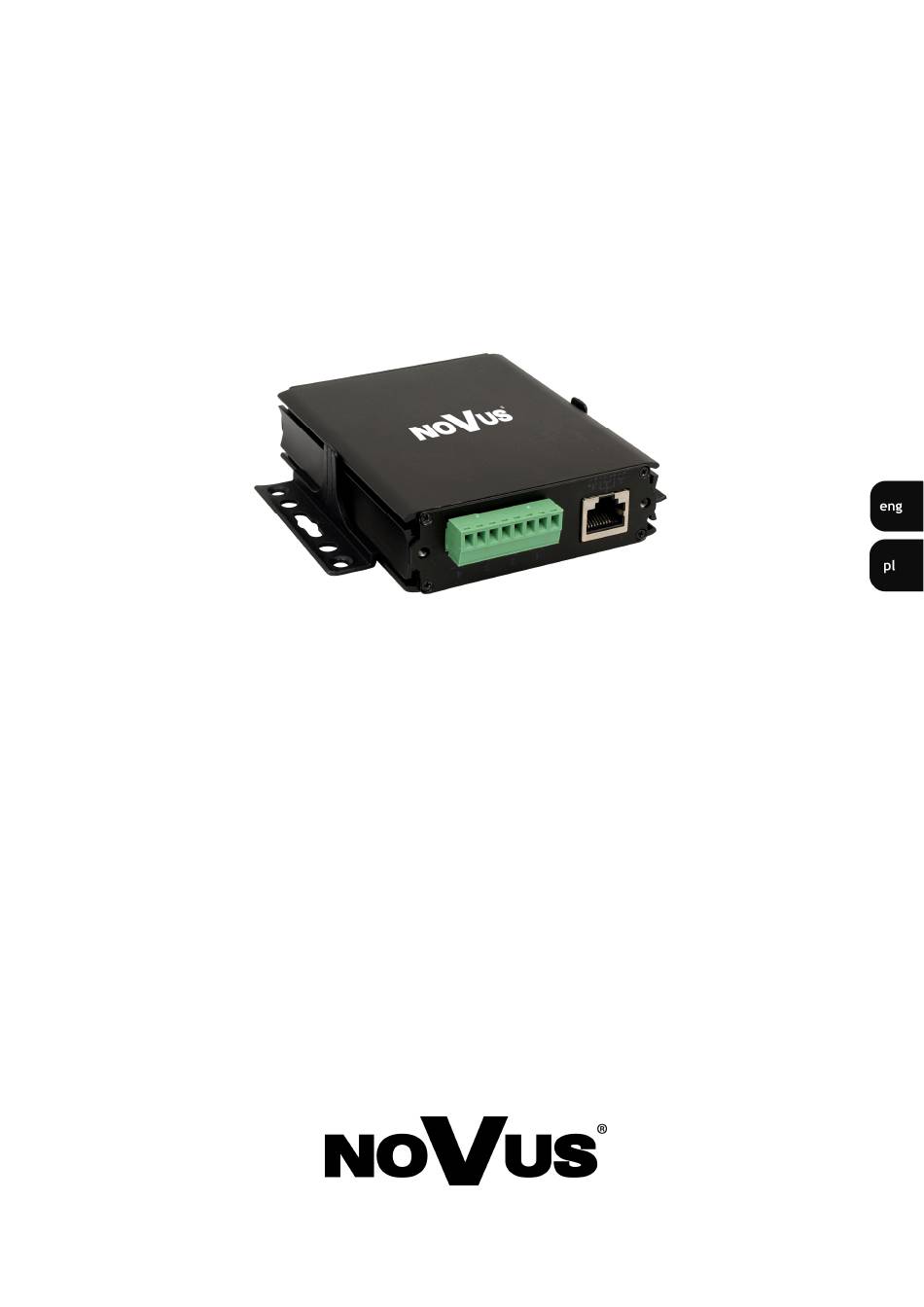

- Page 1 U s e r ’s m a n u a l I n s t r u k c j a o b s ł u g i NVPT-414V-II...
- Page 2 NVPT-414V-II user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
- Page 3 NVPT-414V-II user's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER- SERVICEABLE PARTS INSIDE THIS UNIT.
-
Page 4: Specification
NVPT-414V-II user's manual, ver. 1.0 SPECIFICATION SPECIFICATION 1.1. Features • Four-channel video transceiver for twisted-pair • The passive device – no power supply required • Connectors: 4 x BNC male, 8-pin clamp, RJ-45 • Video transmission distances: b/w signal up to 600 m and color signal up to 400 m using only passive devices or 1200 m using passive transmitter and active receiver NVPT-A111VRH •... - Page 5 NVPT-414V-II user's manual, ver. 1.0 NOTICE Notice: Maximum transmission distances are valid when only one pair is used. When more than one pair in the cable is used maximum distances might be slightly shorter. Notice: Maximum transmission distances are given for total cable length, twisted-pair plus possible coaxial cable used e.g.
- Page 6 NVPT-414V-II user's manual, ver. 1.0 INASTALLATION 2. INSTALLATION NVPT-414V-II NVPT-414V transceivers utilize one pair of wires for one video channel transmission. Please pay attention to proper polarization while making connections. Pins described as "+" from a transmitter should be connected to pins described as a "+" on a receiver.
-
Page 7: Installation
NVPT-414V-II user's manual, ver. 1.0 INSTALLATION Notice: Manufacturer reserves the right for updating technical parameters and documentation without prior notification. Printing errors possible. All rights reserved © AAT Holding sp. z o.o. - Page 8 2012-08-14 MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
- Page 9 I n s t r u k c j a o b s ł u g i NVPT-414V-II...
- Page 10 NVPT-414V-II Instrukcja obsługi 1.0 UWAGI I OSTRZEśENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
-
Page 11: Warunki Bezpieczeństwa
NVPT-414V-II Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. -
Page 12: Informacje Wstępne
NVPT-414V-II Instrukcja obsługi 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • 4 kanałowy nadajnik/odbiornik wizji po skrętce • Urządzenia pasywne, nie wymagają zasilania • 4 złącze BNC (męskie), 8-pinowe złącze samozaciskowe, złącze RJ-45 • Transmisja sygnału wizyjnego kolorowego na odległość do 400 m i monochromatycznego na odległość... - Page 13 UWAGA! Nie jest moŜliwe wydłuŜenie dystansu poprzez kaskadowe łączenie urządzeń. Aby transmitować sygnał na dalsze odległości naleŜy zastosować urządzenia aktywne marki Novus. UWAGA! Przy znacznych odległościach transmisji moŜna zauwaŜyć nieznaczną utratę jasności i ostrości obrazu.
- Page 14 NaleŜy zwracać uwagę na to aby poszczególne kanały (od 1 do 4) w nadajniku były połączone z odpowiadającymi im kanałami w odbiorniku. Urządzenie NVPT-414V-II posiada zdublowane wyprowadzenia poszczególnych kanałów: na złącze RJ-45 i złącze śrubowe opisane "+" i "-". Przy tworzeniu połączeń moŜna wykorzystać dowolne złącze przy zachowaniu odpowiedniej polaryzacji.
- Page 15 NVPT-414V-II Instrukcja obsługi 1.0 INSTALACJA UWAGA! Producent zastrzega sobie moŜliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
- Page 16 2012-08-14 MM, AN AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
