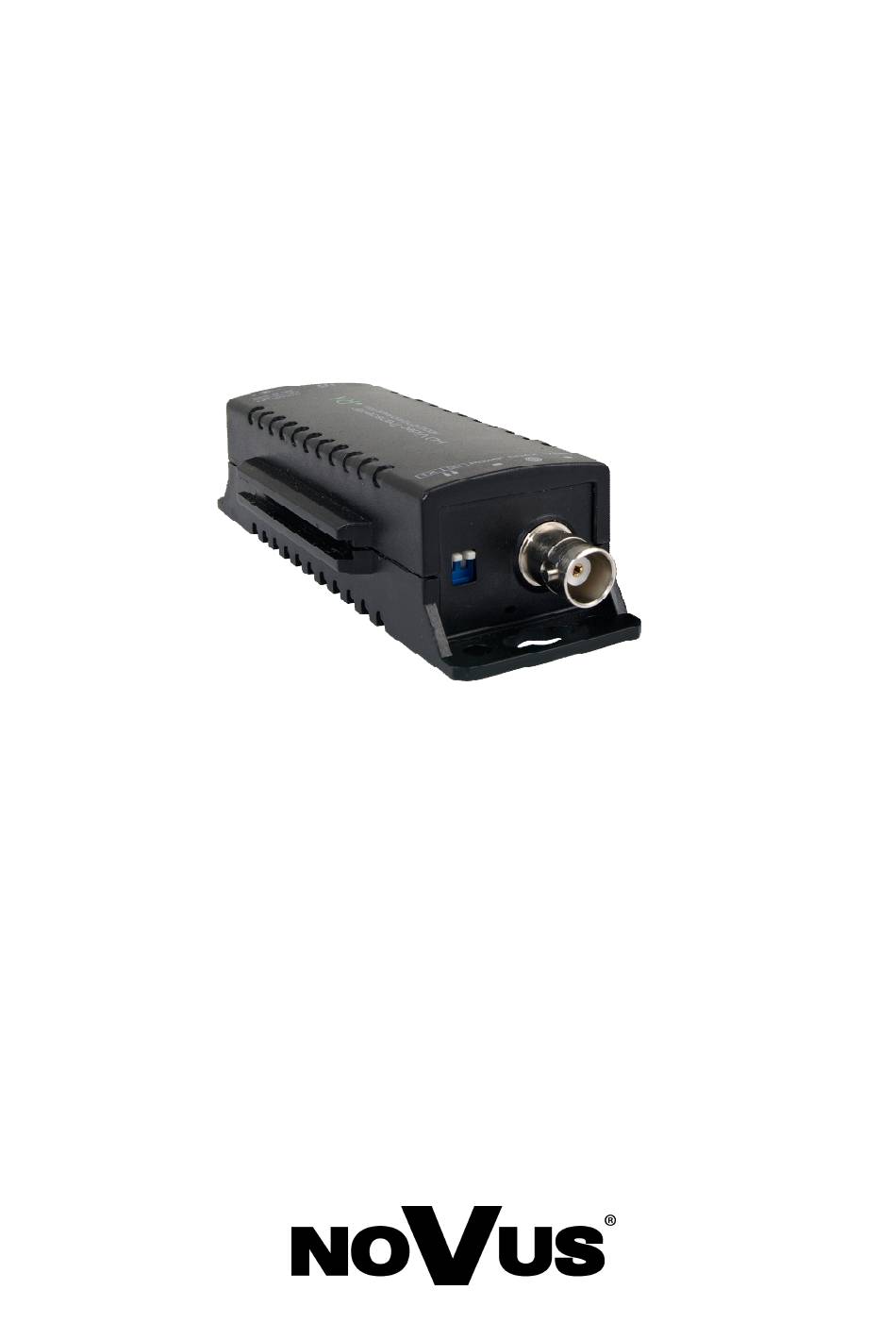

- Page 1 U s e r ’s m a n u a l ( s h o r t ) NVPT-A151VR-HD...
- Page 2 NVPT-A151VR-HD user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
-
Page 3: Safety Requirements
NVPT-A151VR –HDuser's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT. - Page 4 NVPT-A151VR-HD user's manual, ver. 1.0 FEATURES Features Single channel active (amplified) video receiver; Compatible with CAT5/5E/6 UTP cable; Long transmission distance up to 900m with active transmitter; Power+ and power- can be reversed; Power input 12-24 VDC or 9 - 24 VAC ...
-
Page 5: Specification
Switch off camera, DVR, monitor and electrical devices. Connect cameras with NVPT-A151VT-HD video transmitter via BNC cable, Connect DVR with NVPT-A151VR-HD video receiver via BNC cable; Connect transmitter and receiver via UTP cable. Connect the device with power supply (12V DC/AC,+ or - can be reversed);... -
Page 6: Panel Diagram
NVPT-A151VR-HD user's manual, ver. 1.0 PANEL DIAGRAM Configuration Selecting the transmission distance, user can choose by setting DIP switches on the blue panel. User must set the switches for the transmitter and then adjust the appropriate mode for the receiver to get the best image. - Page 7 NVPT-A151VR –HDuser's manual, ver. 1.0 DISTANCE ADJUSTMENT DIAGRAM All rights reserved © AAT Holding S.A.
- Page 8 2016-10-14 MF, TF AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
- Page 9 I n s t r u k c j a o b s ł u g i NVPT-A151VR-HD...
- Page 10 NVPT-A151VR-HD Instrukcja obsługi 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
-
Page 11: Warunki Bezpieczeństwa
NVPT-A151VR-HD Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją... -
Page 12: Charakterystyka Ogólna
NVPT-A151VR-HD Instrukcja obsługi 1.0 CHARAKTERYSTYKA OGÓLNA Charakterystyka ogólna Jedno kanałowy aktywny odbiornik wizji po skrętce; Możliwość użycia skrętki UTP CAT5/5E/6; Transmisja sygnału wizyjnego na odległość do 900m przy zastosowaniu aktywnego nadajnika; Dowolna polaryzacja źródła zasilania; Zasilanie 12 -24 VDC lub 9 - 24VAC;... - Page 13 Instalacja Proszę postępować zgodnie z poniższymi krokami: Wyłączyć wszystkie urządzenia elektryczne wykorzystywane w instalacji; Połączyć rejestrator z odbiornikiem NVPT-A151VR-HD poprzez złącza BNC ; Połączyć kamerę z nadajnikiem NVPT-A151VT-HD (lub z nadajnikiem pasywnym/ aktywnym) poprzez złącza BNC; Połączyć nadajnik z odbiornikiem poprzez skrętkę (pamiętać o polaryzacji);...
- Page 14 NVPT-A151VR-HD Instrukcja obsługi 1.0 KONFIGURACJA Konfiguracja Wybór odległości transmisji dokonuje się poprzez odpowiednie ustawienie przełączników DIP na niebieskim panelu. Należy ustawić przełączniki dla nadajnika a następnie dopasować odpowiedni tryb dla odbiornika aby uzyskać jak najlepszy obraz. Sugerowane ustawienia dla poszczególnych odległości:...
- Page 15 NVPT-A151VR-HD Instrukcja obsługi 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
- Page 16 2013-01-08 JM,MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
