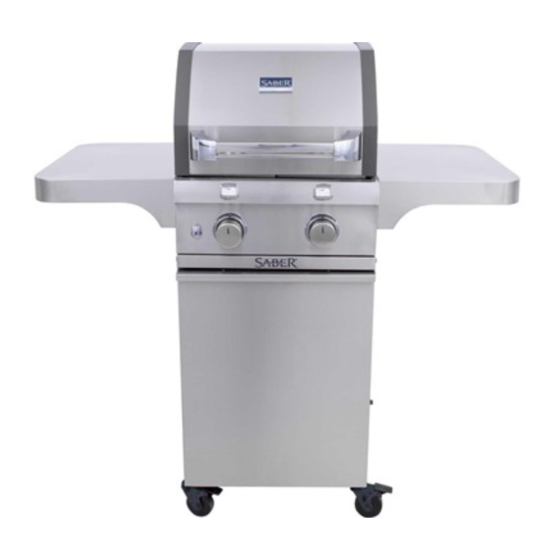

Saber Compact R33CC0312 Manual

Control panel & side burner replacement

Hide thumbs Also See for R33CC0312:

Manual (16 pages)

page of 36

/ 36
Bookmarks

Available languages

Quick Links

Download this manual

Replace the components as instructed below to prevent the following hazard:

The grills' LP regulator can allow gas to ﬂow at a higher pressure than intended, which can result in a

gas leak and ﬂame burst from the burner knobs, posing ﬁre and burn hazards to consumers.

For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo:

Have Questions? Need Assistance?

Call us at 1-866-671-7988

An instructional video demonstrating this procedure is available at

Des questions? Avez-vous besoin d'aide?

Appelez-nous au 1-866-671-7988

Une vidéo expliquant cette marche à suivre est mise à votre disposition au

¿Tiene preguntas? ¿Necesita asistencia?

Llámenos al 1-866-671-7988

Puede ver el video instructivo que describe este procedimiento en:

Estimated time to complete this replacement: 1 hour.

R33CC0312, R33SC0012,

R50CC0312, R50CC0612, R50SC0012, R50C1715

R67SC0012

English: Pages 2-12

Français: Pages 13-24

Español: Páginas 25 36

CONTROL PANEL & SIDE

BURNER REPLACEMENT

Saber Grills Recall September 2017

www.saberGrills.com/Support/Article.aspx?articleid=348

80028080 ● 09/13/17 ● Revision 03

Printed in U.S.A.

sabergrills.com

Need help?

Do you have a question about the R33CC0312 and is the answer not in the manual?

Questions and answers

Summary of Contents for Saber Compact R33CC0312

Page 1 ﬂame burst from the burner knobs, posing ﬁre and burn hazards to consumers. Estimated time to complete this replacement: 1 hour. For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo: R33CC0312, R33SC0012, R50CC0312, R50CC0612, R50SC0012, R50C1715 R67SC0012 English: Pages 2-12 Français: Pages 13-24...
Page 2: Control Panel Replacement
Replacement Procedure - Before you Begin IMPORTANT! Before beginning the replacement procedure: Read through this entire procedure to familiarize yourself with the steps. • Ensure that your Grill is cool and all Control Knobs are in the OFF ( ) position. •...
Page 3 Procedure - Removing the Existing Control Panel Remember, the Doors are not shown. • Using your thumb, press UP on the face of the • Thermometer. You will feel the Thermometer snap loose. • Pull the Thermometer away from the Control Panel. •...
Page 4 Procedure - Removing the Existing Control Panel Using your Phillips Screwdriver, remove the two #8 • Sheet Metal Screws from the lower tabs of the Control Panel. Place these Screws in a secure location . They will • be used to install your new Control Panel. For this step, close the Doors on your Grill and raise the Lid.
Page 5 Procedure - Removing the Existing Control Panel In this step you will disconnect the Ignitor Wires and Light Switch Wires (if equipped) from the Control Panel. NOTE - Be sure to hold the Control Panel in place while • removing the Wires. Once all Wires are removed, the Control Panel could fall if it is not supported.
Page 6 Procedure - Removing the Existing Control Panel Remove your new Control Panel from the shipping carton, being careful not to damage the carton. This • carton will be used to re-pack the old Control Panel for shipment back to Saber Grills. Place your old Control Panel into the carton, seal it up with packing tape and place the prepaid, return shipping label •...
Page 7 Procedure - Installing the new Control Panel Rotate the Control Panel into position, raised above • the locking tabs. While holding the Control Panel in place against the • front of the Grill, slide the Control Panel down while ensuring it engages the locking tabs. Gently pull the top of the Control Panel forward to •...
Page 8 Procedure - Installing the new Control Panel Remove your Cooking Grates for this step. • Insert your Thermometers, one at a time into the • Control Panel. Engage the tabs into the Control Panel slots, then • press down on the top of the Thermometer to snap it into place.
Page 9 Procedure - Replacing your Side Burner - Side Burner Removal Loosen the top two Bolts under the Side Shelf with • your 7/16” Socket Tool. Do not remove them. Remove the bottom two Bolts. Place these two • Bolts in a secure location - you will need them for installing your new Side Shelf.
Page 10 Procedure - Replacing your Side Burner - New Side Burner Installation Install the two bottom Bolts. • Once all Bolts have been installed by hand, tighten • all Bolts securely with your 7/16” Socket Tool. TOP BOLT - TIGHTEN SECURELY BOTTOM BOLT - REPLACE BOLTS ON BOTH SIDES AND THEN TIGHTEN...
Page 11 Procedure - Replacing your Side Burner - New Side Burner Installation You will now reinstall the Bezels and Control Knobs. Your Side Burner may have only one Control Knob. If your • Side Burner has TWO Control Knobs, be sure to complete each Bezel and Knob before moving to the next one.
Page 12 Procedure - Continuing the Leak Check WARNING Failure to correct a gas leak could potentially result in a fire, causing personal injury or property damage. DO NOT use your grill until it has been leak-tested. If you detect a leak at any time, STOP! Turn off the gas at the LP cylinder valve and correct the leak.
Page 13 Durée estimative de ce remplacement : 1 heure. For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo: R33CC0312, R33SC0012, R50CC0312, R50CC0612, R50SC0012, R50C1715 R67SC0012 Des questions? Avez-vous besoin d'aide? Appelez-nous au 1-866-671-7988 Une vidéo expliquant cette marche à...
Page 14 Marche à suivre pour le remplacement – Avant de commencer IMPORTANT! Avant d'amorcer la marche à suivre pour le remplacement : Lisez cette marche à suivre dans son intégralité pour vous familiariser avec les étapes. • Assurez-vous que le gril est froid et que tous les boutons de réglage sont sur la position OFF ( O ). •...
Page 15 Marche à suivre – Retirer le panneau de commande existant Souvenez-vous que les portes ne sont pas illustrées. • Du pouce, appuyez VERS LE HAUT sur le devant du • thermomètre. Vous sentirez le thermomètre se dégager. • Retirez le thermomètre du panneau de commande. Placez le •...
Page 16 Marche à suivre – Retirer le panneau de commande existant À l'aide de votre tournevis à croix, retirez les deux • vis à métal no 8 des languettes inférieures du panneau de commande. Mettez ces vis en lieu sûr. Vous les utiliserez pour •...
Page 17 Marche à suivre – Retirer le panneau de commande existant À cette étape, vous allez débrancher les câbles de l'allumeur et de l'interrupteur (si le gril en est équipé) du panneau de commande. REMARQUE - Assurez-vous de bien tenir le panneau de commande en •...
Page 18 Marche à suivre – Retirer le panneau de commande existant Sortez votre nouveau panneau de commande de la boîte d'expédition en prenant soin d'éviter d'endommager la • boîte. Vous l'utiliserez pour réemballer votre ancien panneau de commande en vue de le réexpédier à Saber Grills.
Page 19 Marche à suivre – Installer le nouveau panneau de commande Faites pivoter le panneau de commande pour le mettre en position, en le • soulevant au-dessus des languettes de sûreté. En tenant le panneau de commande en place • contre l'avant du gril, faites-le glisser vers le bas en vous assurant qu'il engage les languettes de sûreté.
Page 20 Marche à suivre – Installer le nouveau panneau de commande Pour cette étape, retirez vos grilles de cuisson. • Insérez vos thermomètres, un à la fois, • dans le panneau de commande. • Engagez les languettes dans les fentes du panneau de commande, •...
Page 21 Marche à suivre – Remplacer le brûleur latéral : retirer le brûleur latéral Desserrez les deux boulons supérieurs situés sous la tablette • latérale à l'aide de l'outil à douille de 7/16 po. Ne les retirez pas. Retirez les deux boulons inférieurs. Mettez-les •...
Page 22 Marche à suivre – Remplacer le brûleur latéral : installer le nouveau brûleur latéral Installez les deux boulons inférieurs. • Une fois les boulons installés à la main, serrez-les tous à • l'aide de votre outil à douille de 7/16 po. BOULON SUPÉRIEUR –...
Page 23 Marche à suivre – Remplacer le brûleur latéral : installer le nouveau brûleur latéral Vous allez à présent réinstaller les enjoliveurs et les boutons de réglage. Il se peut que votre brûleur latéral ne soit équipé que d'un seul • bouton de réglage.
Page 24 Marche à suivre – Poursuivre la vériﬁcation de l'étanchéité AVERTISSEMENT Si une fuite de gaz n'est pas corrigée, elle peut entraîner un incendie, des lésions corporelles ou des dommages matériels. N'UTILISEZ PAS votre gril avant d'avoir effectué un essai d'étanchéité. Si vous détectez une fuite à...
Page 25 Tiempo estimado para completar este reemplazo: 1 hora. For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo: R33CC0312, R33SC0012, R50CC0312, R50CC0612, R50SC0012, R50C1715 R67SC0012 ¿Tiene preguntas? ¿Necesita asistencia? Llámenos al 1-866-671-7988...
Page 26 Procedimiento de reemplazo - antes de comenzar ¡IMPORTANTE! Antes de comenzar con el procedimiento de reemplazo: Leer todo este procedimiento para familiarizarse con los pasos. • Asegurarse de que la parrilla esté fría y que todas las perillas de control estén en la posición OFF ( O ). •...
Page 27 Procedimiento - Retirar el panel de control existente Recuerde que no se muestran las puertas. • Con el pulgar, presione hacia ARRIBA en la cara del • termómetro. Usted sentirá que el termómetro se suelta. • Saque el termómetro fuera del panel de control. Coloque el •...
Page 28 Procedimiento - Retirar el panel de control existente Con el destornillador Phillips, retire los dos tornillos • enchapados en metal n°. 8 de las lengüetas inferiores del panel de control. Coloque estos tornillos en un lugar seguro. Se • utilizarán para instalar su nuevo panel de control. Para este paso, cierre las puertas de la parrilla y levante la tapa.
Page 29 Procedimiento - Retirar el panel de control existente En este paso usted desconectará los cables del encendedor y los cables del interruptor de la luz (si está equipado) desde el panel de control. NOTA - asegúrese de mantener el panel de control en su lugar al •...
Page 30 Procedimiento - Retirar el panel de control existente Retire su nuevo panel de control de la caja de embalaje, teniendo cuidado de no dañar la caja. Esta caja se • utilizará para volver a embalar el antiguo panel de control para su devolución a Saber Grills. Coloque su antiguo panel de control en la caja de cartón, selle con cinta de embalaje y coloque la etiqueta de envío de retorno •...
Page 31 Procedimiento - Instalar el nuevo panel de control Gire el panel de control en su posición, levantado sobre las lengüetas de • ﬁjación. Mientras mantiene el panel de control en su lugar contra la parte frontal • de la parrilla, deslice el panel de control hacia abajo mientras se asegura que se enganche en las lengüetas de ﬁjación.
Page 32 Procedimiento - Instalar el nuevo panel de control Retire la rejillas de cocción para este paso. • Inserte sus termómetros, uno a la vez en el panel de control. • Enganche las lengüetas en las ranuras del panel de control, entonces •...
Page 33 Procedimiento - Reemplazo del quemador lateral - Retiro del quemador lateral Aﬂoje los dos pernos en la bandeja lateral con la llave de tubo de • 7/16". No los extraiga. Retire los dos pernos de la parte inferior. Coloque estos dos •...
Page 34 Procedimiento - Reemplazo del quemador lateral - Instalación del nuevo quemador lateral Instale los dos pernos inferiores. • Una vez que todos los pernos han sido instalados a mano, • apriete todos los pernos ﬁrmemente con su llave de tubo de 7/16".
Page 35 Procedimiento - Reemplazo del quemador lateral - Instalación del nuevo quemador lateral Ahora deberá volver a instalar los biseles y las perillas de control. El quemador lateral podría tener solo una perilla de control. Si su • quemador lateral tiene dos perillas de controla, asegúrese de completar cada bisel y perilla antes de pasar a la siguiente.
Page 36 Procedimiento - continuación de la comprobación de fugas ADVERTENCIA No corregir una fuga de gas podría potencialmente resultar en un incendio, causando lesiones personales o daños a la propiedad. NO use la parrilla hasta que haya sido comprobada por fugas. Si detecta una fuga en cualquier momento, ¡PARE! Cierre el gas en la válvula del cilindro de gas LP y corrija la fuga.
