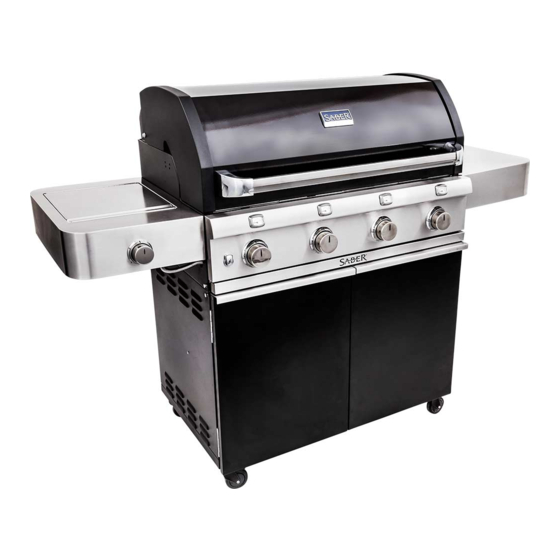

Saber Compact R67CC1117 Product Manual

Hide thumbs

page of 60

/ 60
Bookmarks

Available languages

Quick Links

Download this manual

START-UP TIPS, RECIPES, SUPPORT,

VISIT SABERGRILLS.COM FOR

AND PRODUCT REGISTRATION

FOR NATURAL GAS CONVERSION:

NG Conversion Kit Model A00AA5417 must be used. Sold separately.

Printed in China

PRODUCT GUIDE

MODEL R67CC1117

IMPORTANT: Fill out the product record

For patents see www.sabergrills.com/patents

information below.

Place serial

number label

here

Serial Number

Date Purchased

If you have questions or need

assistance during assembly,

please call

1-888-94-SABER

1-888-947-2237

11/15/16 • 80026903

Need help?

Do you have a question about the R67CC1117 and is the answer not in the manual?

Questions and answers

Summary of Contents for Saber Compact R67CC1117

Page 1 PRODUCT GUIDE MODEL R67CC1117 IMPORTANT: Fill out the product record information below. Place serial number label here Serial Number Date Purchased If you have questions or need assistance during assembly, please call 1-888-94-SABER 1-888-947-2237 VISIT SABERGRILLS.COM FOR START-UP TIPS, RECIPES, SUPPORT,...
Page 2 TABLE OF CONTENTS WARNING For Your Safety ........2-3 Use and Care .
Page 3 Installation Safety Precautions USE AND CARE – Use grill, as purchased, only with LP (propane) gas and the regulator/valve assembly supplied. A conversion kit DANGER must be purchased for use with natural gas. – Grill installation must conform with local codes, or in their NEVER store a spare cylinder under or near the absence of local codes, with either the National Fuel Gas appliance or in an enclosed area.
Page 4 LP Cylinder LP Cylinder Exchange Many retailers that sell grills offer you the option of replacing your · The LP cylinder used with your grill must meet the following empty LP cylinder through an exchange service. Use only those requirements: reputable exchange companies that inspect, precision ﬁll, test Use LP cylinders only with these required measurements: 12”...
Page 5 Connecting Regulator to the LP Cylinder 1. LP cylinder must be properly secured onto grill. (Refer to assembly section of your grill manual). 2. Turn all control knobs to the OFF position. 3. Turn LP cylinder OFF by turning hand wheel clockwise to a Full Stop.
Page 6 Leak Testing Valves, Hoses and Regulator WARNING 1. Turn all control knobs to the OFF position. 2. Be sure regulator is tightly connected to LP cylinder. For Safe Use of Your Grill and to avoid serious injury: · 3. Completely open LP cylinder valve by turning hand wheel Do not let children operate or play near grill.
Page 7 Safety Tips · CAUTION Before opening LP cylinder valve, check the coupling nut for · tightness. If ignition does NOT occur in 5 seconds, turn the When grill is not in use, turn off all control knobs and LP · control knobs OFF, wait 5 minutes and repeat the cylinder valve.
Page 8 Quick Start Tips (con’t.) Sideburner Match-Lighting Preheating for different types of grilling: Do not lean over grill while lighting. Indirect grilling - preheat one burner only on the side opposite · 1. Turn all control knobs to OFF. where the food will be placed to allow the slowest and lowest 2.
Page 9 Cleaning the Burner Assembly Cooking surfaces: If a bristle brush is used to clean any of the Follow these instructions to clean and/or replace parts of burner grill cooking surfaces, ensure no loose bristles remain on cooking assembly or if you have trouble igniting grill. surfaces prior to grilling.
Page 10 Item Warranty Term Stainless Steel Parts Lids & Lid inserts Limited Lifetime Firebox & Cart Panels Limited Lifetime Burner Tubes & Carryover Tubes 10 Years 5 Years no rust through or burn through Cooking Grates, Emitters, Warming Racks, Grease Tray, Burner Boxes, Side Burner Grate, Side Burner Porcelain Enameled Parts Lid Insert Limited Lifetime (excludes fading)
Page 11 The warranty coverage begins on the original date of purchase and proof of date of purchase is required for warranty service. Please register your product and retain your original sales receipt. In order to activate the warranty, we require that you send in the attached warranty registration card or register your product online. This warranty applies only to the original grill owner and cannot/may not be transferred.
Page 12 How to Obtain Warranty Service or Repair Parts: Prior to contacting your dealer or calling us directly, please make sure your grill is registered. You can register your grill at: http://www.sabergrills.com/registration. Call your authorized Saber dealer. A list of Saber dealers and their contact information can be found at http://www.sabergrills.com. Utilize our online customer service at http://www.sabergrills.com/warranty service.
Page 13 PARTS LIST Description Description KIT, Bottom Shelf Assembly KIT, Firebox Heat Shield Caster, Locking Grease Tray Assembly Door Closer Bracket KIT, Control Console, w/ Valve Assembly and Switch Right Cart Panel KIT, Ignition Switch Module w/ Wires Left Cart Panel Temperature Gauge, UFC, w/ Clip Rear Cart Panel Control Knob...
Page 14 PARTS DIAGRAM 400 mm 660 mm 860 mm 1060 mm...
Page 15 EMERGENCIES: If a gas leak cannot be stopped, or a ﬁre occurs due to gas leakage, call the ﬁre department. EMERGENCIES: If a gas leak cannot be stopped, or a ﬁre occurs due to gas leakage, call the ﬁre department. Emergencies Possible Cause Prevention/Solution...
Page 16 Troubleshooting (continued) Problem Possible Cause Prevention/Solution ELECTRICAL ISSUES CON’T.: Burner(s) will not light Wires are loose or disconnected. Reconnect wires or replace electrode/wire assembly. using ignitor. (See Electronic Ignition Wires are shorting (sparking) between Replace ignitor wire/electrode assembly. Troubleshooting also). ignitor and electrode.
Page 17 Troubleshooting - Electronic Ignition Problem (Ignition) Possible Cause Check Procedure Prevention/Solution SECTION l No sparks appear at Battery not installed Check battery orientation. Install battery (make sure that “+” and “-” any electrodes when properly. connectors are oriented correctly, with “+” end up Electronic Ignition and “-”...
Page 18 NOTES...
Page 19 NOTES...
Page 20 NOTES...
Page 21 GUÍA DEL PRODUCTO MODELO R67CC1117 IMPORTANTE: Llene la información de registro del producto a continuación. Coloque la etiqueta del número de serie aquí Número de serie Fecha de compra Si tiene preguntas o necesita ayuda durante el montaje, llame a...
Page 22 TABLA DE CONTENIDO ADVERTENCIA Para su seguridad .......2-3 1. No guarde ni use gasolina ni otros gases o Uso y Cuidado .
Page 23 USO Y MANTENIMIENTO Medidas de seguridad para la instalación • Utilice la parrilla, tal como se compró, sólo con LP (propano), el gas y el regulador / válvula de montaje suministrado. Si su PELIGRO parrilla es de doble combustible listo, un kit de conversión debe ser adquirido para su uso con gas natural.
Page 24 Tanque de gas propano Cambio del tanque de gas • El tanque de gas que use con su parrilla debe cumplir los •Muchos comerciantes minoristas que venden parrillas, le siguientes requisitos: ofrecen la opción de cambiar su tanque de gas vacío mediante •...
Page 25 Como conectar el regulador al tanque de gas propano 1.El tanque de gas debe quedar bien ﬁjado a la parrilla. (Lea la sección de ensamblado.) 2.Gire todas las perillas de control a la posición APAGADO (OFF). 3.CIERRE el tanque de gas, girando la manilla de la válvula en el sentido de las agujas del reloj, hasta que se detenga.
Page 26 Prueba contra fugas de válvulas, mangueras y regulador ADVERTENCIA 1. Gire todas las perillas de control a la posición de apagado (OFF). 2. Asegúrese de que el regulador esté bien apretado en el Para usar el asador en forma segura y evitar lesiones ·...
Page 27 Consejos de seguridad · PRECAUCIÓN Antes de abrir la válvula del tanque de gas, veriﬁque que · la tuerca de conexión esté bien apretada. Cuando no use el asador, cierre las perillas de control Si NO se enciende en cinco segundos, gire la perilla de ·...
Page 28 Encendido del quemador lateral con cerillos Guía rápida de consejos (continuación) Precalentamiento para diferentes tipos de parrillada: NO se apoye en el asador mientras lo enciende. Abrasar: Precalentar con todos los quemadores puestos en H I · 1. Cierre todas las perillas de control para obtener las máximas temperaturas de la parrilla de asado.
Page 29 Limpieza del conjunto del quemador Superﬁcies para cocinar: Si utiliza un cepillo de cerdas para limpiar cualquiera de las superﬁcies de cocinar del asador, Siga estas instrucciones para limpiar o reemplazar piezas del asegúrese de no dejar cerdas en dichas superﬁcies antes de asar. conjunto del quemador o si tiene problemas para encender el asador.
Page 30 Elemento Término de garantía Piezas de acero inoxidable Tapas e insertos de tapas Garantía limitada de por vida Fogón y paneles del carrito Garantía limitada de por vida Tubos de quemadores y tubos de transferencia 10 años Parrillas, emisores y parrillas de calentamiento 5 años sin óxido o calcinación Piezas de porcelana con esmalte Inserto de tapa...
Page 31 La cobertura de garantía comienza en la fecha de compra original, y se requiere presentar el comprobante de compra para el servicio de garantía. Registre su producto y conserve su comprobante de compra original. Para activar la garantía, requerimos que envíe la tarjeta de registro de garantía adjunta o que registre su producto en línea. Esta garantía aplica solamente al dueño original del asador y no es transferible.
Page 32 Cómo obtener servicio o piezas de reparación de garantía: Antes de comunicarse con su distribuidor o de llamarnos directamente, asegúrese de que su asador esté registrado. Puede registrarlo en: http://www.sabergrills.com/registration. Llame a su distribuidor autorizado Saber. En el siguiente enlace puede encontrar una lista de distribuidores y su información de contacto: http://www.sabergrills.com.
Page 33 LISTA DE PIEZAS Description Description JUEGO, conjunto de repisa inferior JUEGO, protección de calor del fogón Rueda, con bloqueo Conjunto de charola para grasa JUEGO, consola de control, con conjunto de válvula e Abrazadera de puerta interruptore Panel derecho del carro JUEGO, Módulo de encendido switch, con cables Panel izquierdo del carro Indicador de temperatura, UFC, con pinza...
Page 34 PARTS DIAGRAM DIAGRAMA DE LAS PARTES 400 mm 660 mm 860 mm 1060 mm...
Page 35 CASOS DE EMERGENCIA: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos. Emergencias Causas probables Medidas de prevención / solución Fugas de gas de • Manguera dañada. •...
Page 36 Resolución de problemas continuación) Problema Causas probables Causas probables Medidas de prevención / solución Medidas de prevención / solución El quemador o los ENCENDIDO ELECTRÓNICO: quemadores no se • No hay chispa, no hay sonido de encendido. • Lea la sección I de S istema de encendido electrónico. enciende(n) al usar el encendedor.
Page 37 Resolución de problemas - Encendido electrónico Problema (encendido) Causas probables Procedimiento de revisión Medidas de prevención / solución SECCIÓN I • La pila no está instalada • Revise la orientación de la pila. • Instale la pila (veriﬁque que los conectores “+” y “” estén No aparecen en cualquier adecuadamente.
Page 38 NOTAS...
Page 39 NOTAS...
Page 40 NOTAS...
Page 41 GUIDE DE PRODUIT MODÈLE R67CC1117 IMPORTANT : veuillez renseigner les données d'enregistrement du produit ci-dessous. Veuillez placer ici l'étiquette du numéro de série Numéro de série Date d'achat Si vous avez des questions ou si vous désirez de l'aide pour...
Page 42 TABLE DES MATIÈRES AVERTISSEMENT ....... ..2-3 Pour votre sécurité 1. Ne pas entreposer ni utiliser de l'essence ni d'autres .
Page 43 Mesures de sécurité pendant l'installation UTILISATION ET ENTRETIEN • Utilisez grill, comme l'achat, avec seulement LP (propane) du gaz et le régulateur / valve de montage fourni. Si votre barbecue est prêt Dual Fuel, un kit de conversion doit être DANGER acheté...
Page 44 Échange de réservoir de GPL Réservoir de gaz. • Plusieurs commerçants qui vendent la unité offrent la • Le réservoir de GPL utilisé avec votre gril doit satisfaire aux possibilité de souscrire à un service d'échange de réservoirs exigences suivantes : vides.
Page 45 Connexion du régulateur au réservoir de GPL 1. Le réservoir de GPL doit être attaché à l’appareil de façon sécuritaire. (Reportez-vous à la section sur l'assemblage.) 2. FERMEZ tous les boutons de réglage. 3. Fermez le réservoir de gaz en tournant le volant de manœuvre de la valve à...
Page 46 Tests d'étanchéité des valves, des tuyaux et du régulateur AVERTISSEMENT 1. Tournez tous les boutons de réglage en position d'arrêt. 2. Assurez-vous que le régulateur est bien branché au réservoir de GPL. · Pour utiliser le gril de manière sûre et éviter des 3.
Page 47 ·Conseils de sécurité ATTENTION · Assurez-vous que l'écrou de raccordement est bien serré avant d'ouvrir le robinet du réservoir de GPL. Si l'appareil ne s’allume pas en 5 secondes, fermez le · Fermez tous les boutons de réglage et le robinet du réservoir robinet du br ûleur, attendez 5 minutes, et procédez de de GPL lorsque le gril n'est pas utilisé.
Page 48 Conseils de démarrage rapide (suite) Allumage du brûleur latéral à l'aide d'une allumette Préchauffage pour différents types de grillades : Il ne faut pas se pencher au-dessus de l'appareil · Cuisson à feu vif - préchauffage à l'aide de tous les brûleurs placés durant l'allumage.
Page 49 Nettoyage de l'assemblage du brûleur Surfaces de cuisson : Si une brosse à soie est utilisée pour nettoyer Suivez ces directives pour nettoyer ou remplacer des pièces du brûleur les surfaces de cuisson du gril, assurez-vous qu'aucune soie ne reste sur ou si vous éprouvez de la difﬁculté...
Page 50 Article Modalité de garantie Pièces en acier inoxydable Couvercles et garnitures de couvercles Garantie à vie limitée Foyer et panneaux de chariot Garantie à vie limitée Tubes de brûleur et tubes de relais 10 ans Grilles de cuisson, émetteurs, supports-réchauds 5 ans, contre les perforations dues à...
Page 51 La garantie entre en vigueur à la date d'origine de l'achat. Une preuve de la date d'achat est requise pour se prévaloir de la garantie. Veuillez enregistrer votre produit et conserver le reçu original. Pour activer la garantie, il faut toutefois nous faire parvenir la carte d'enregistrement de la garantie ci-jointe ou enregistrer votre produit en ligne.
Page 52 Pour obtenir un service au titre de garantie ou des pièces de rechange : Avant de communiquer avec votre concessionnaire ou de nous téléphoner directement, veuillez vous assurer que votre gril est enregistré. Vous pouvez enregistrer votre gril à : http://www.sabergrills.com/registration. Téléphonez à...
Page 53 LISTE DE PIÈCES DE RECHANGE Description Description TROUSSE, bouclier thermique de la chambre de TROUSSE, tablette du bas combustion Roulette, verrouillable Ensemble plateau de récupération des graisses TROUSSE, console de commande avec ensemble robinet et Support de porte commutateurs NÉCESSAIRE, Module Commutateur d'allumage, Panneau de panier droit avec des fils Indicateur de température, montage complet avec...
Page 54 PARTS DIAGRAM DIAGRAMA DE LAS PARTES PIÈCES SCHÉMA 400 mm 660 mm 860 mm 1060 mm...
Page 55 URGENCES : si une fuite de gaz ne peut pas être arrêtée, ou si un incendie se propage en raison d'une fuite de gaz, appelez le service d'incendie. Cause possible Prévention/Solution Urgences Fuite de gaz sur un tuyau • Tuyau endommagé. •...
Page 56 Dépannage (suite) Problème Cause possible Prévention/Solution Le dispositif d'allumage ALLUMAGE ÉLECTRONIQUE : • Reportez-vous à la section I du système d'allumage électronique. n'allume pas le(s) • Pas d'étincelles, pas de bruit d'allumage. brûleur(s). • Pas d'étincelles, quelques bruits d'allumage. • Reportez-vous à la section II du système d'allumage électronique. (Voir également la section •...
Page 57 Dépannage – Allumage électronique Problème (allumage) Cause possible Vériﬁcation de la procédure Prévention/Solution SECTION I • La pile n'est pas installée • Installez la pile (assurez-vous que les polarités « - » et « • Vériﬁez l'orientation de la pile. correctement.
Page 58 REMARQUES...
Page 59 REMARQUES...
Page 60 REMARQUES...
