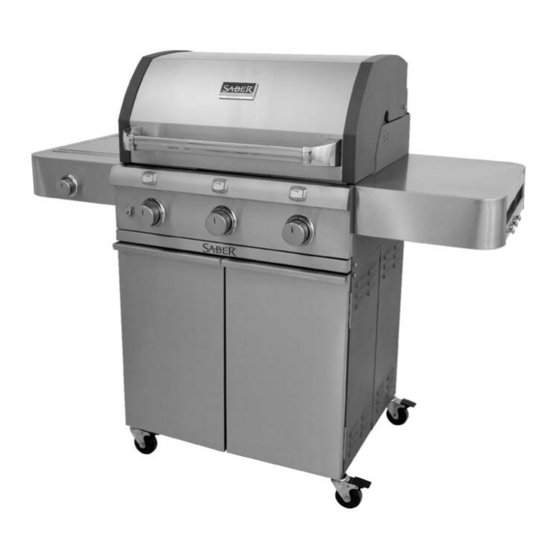

Saber Compact R50CC0312 Product Manual

Free standing grill

Hide thumbs Also See for R50CC0312:

Manual (16 pages)

Manual (36 pages)

page of 60

/ 60
Bookmarks

Available languages

Quick Links

Download this manual

FOR NATURAL GAS CONVERSION:



NG Conversion Kit Model A00AA0412 must be used. Sold separately.

Printed in China

PRODUCT GUIDE

MODEL R50CC0312

IMPORTANT: Fill out the product record information below.

If you have questions or need

assistance during assembly,

please call 1-888-94-SABER

For support and to register your

grill, please visit us at

www.sabergrills.com

Estimated assembly time: 45 minutes

Place serial

number label here

Serial Number

Date Purchased

1-888-947-2237

08/28/12 • 80019908

Need help?

Do you have a question about the R50CC0312 and is the answer not in the manual?

Questions and answers

Summary of Contents for Saber Compact R50CC0312

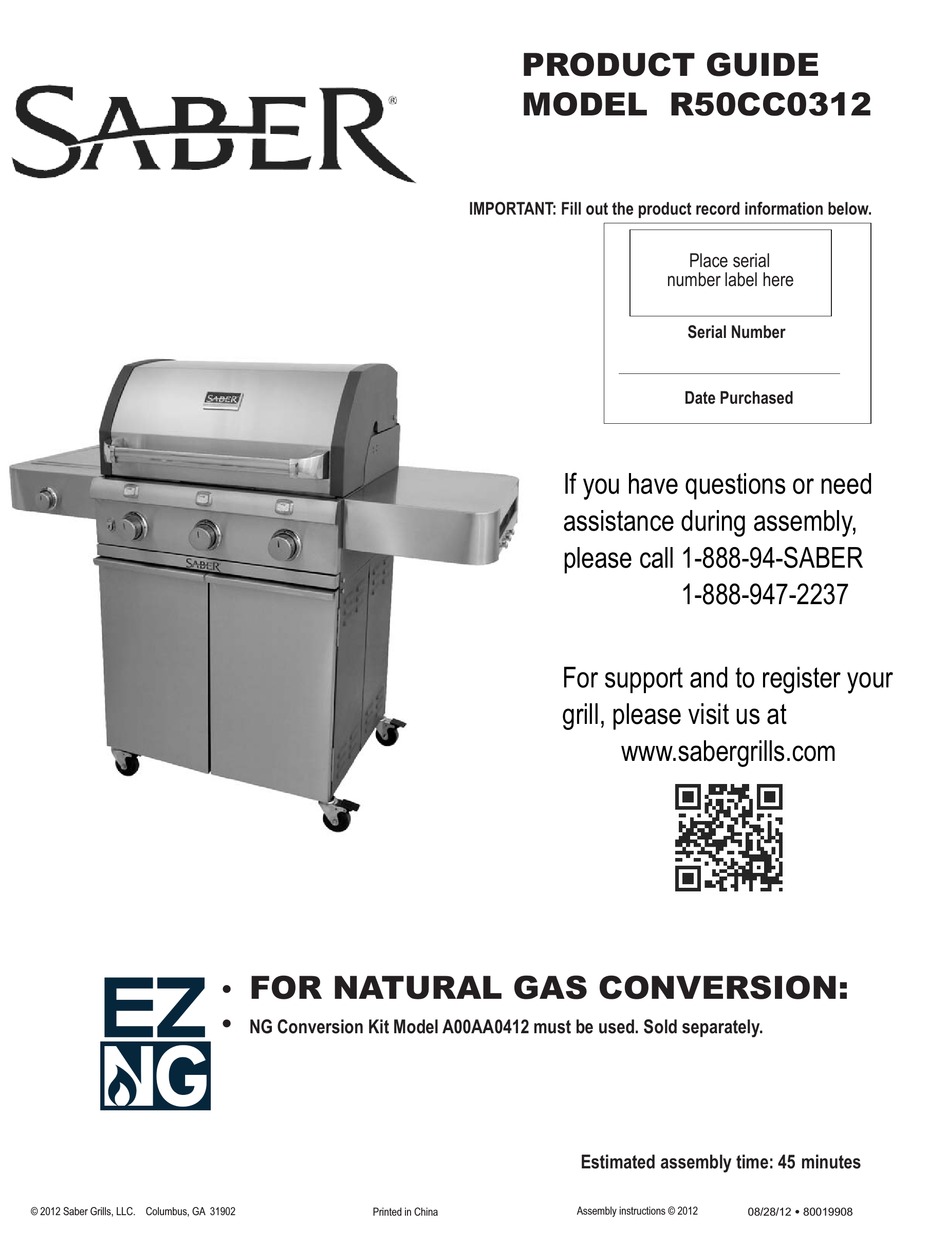

Page 1 PRODUCT GUIDE MODEL R50CC0312 IMPORTANT: Fill out the product record information below. Place serial number label here Serial Number Date Purchased If you have questions or need assistance during assembly, please call 1-888-94-SABER 1-888-947-2237 For support and to register your grill, please visit us at www.sabergrills.com...
Page 2 TABLE OF CONTENTS DANGER For Your Safety ........2-3 If you smell gas: ...
Page 3 CAUTION WARNING Using pots larger than 15 quarts in capacity could CALIFORNIA PROPOSITION 65 exceed weight limit of the 1. Combustion by-products produced when using side burner shelf, this product contain chemicals known to the State of resulting in failure California to cause cancer, birth defects, and other of grill cart reproductive harm.
Page 4 LP (Liquefied Petroleum Gas) LP Cylinder Removal, Transport and Storage LP gas is nontoxic, odorless and colorless when produced. For  Turn OFF all control knobs and LP cylinder valve. Turn  Your Safety, LP gas has been given an odor (similar to rotten coupling nut counterclockwise by hand only - do not use tools cabbage) so that it can be smelled.
Page 5 Do not use a POL transport plug (plastic part with external threads)! It will defeat the safety feature of the valve. 5. Hold regulator and insert nipple into LP cylinder valve. Hand-tighten the coupling nut, holding regulator in a straight line with LP cylinder valve so as not to cross-thread the connection.
Page 6 DANGER Do not insert any tool or foreign object into the valve outlet or safety relief valve. You may damage the valve and cause a leak. Leaking propane may result in explosion, fire, severe personal injury, or death. WARNING Outdoor gas appliance is not intended to be installed in ...
Page 7 Safety Tips  WARNING Before opening LP cylinder valve, check the coupling nut for  tightness. When grill is not in use, turn off all control knobs and LP  For Safe Use of Your Grill and to avoid serious injury: ...
Page 8 Burner Flame Check CAUTION Remove cooking grates and emitters. Light burners, rotate control  knobs from HI to LO. You should see a smaller flame in LO If ignition does NOT occur in 5 seconds, turn the position than seen on HI. Perform burner flame check on side control knobs OFF, wait 5 minutes and repeat the burner, also.
Page 9 Quick Start Tips (con’t.) CAUTION Lowering the temperature of the cooking grate: Control knob - turn the control knob to the LO setting for the  lowest temperature setting. SPIDER ALERT! Control knob - for the lowest cooking grate temperatures the ...
Page 10 Cleaning the Burner Assembly Follow these instructions to clean and/or replace parts of burner assembly or if you have trouble igniting grill. 1. Turn gas OFF at control knobs and LP cylinder. 2. Remove cooking grates and emitters. 3. Remove carryover tubes. 4.
Page 11 Item Warranty Term Stainless Steel Parts Lids & Lid inserts Limited Lifetime Exterior Firebox & Cart Panels Limited Lifetime Burner Tubes & Carryover Tubes 10 Years Cooking Grates, Emitters, Warming Racks 5 Years no rust through or burn through Porcelain Enameled Parts Lid Insert Limited Lifetime (excludes fading) Interior Firebox...
Page 12 The warranty coverage begins on the original date of purchase and proof of date of purchase is required for warranty service. Please register your product and retain your original sales receipt. In order to activate the warranty, we require that you send in the attached warranty registration card or register your product online. This warranty applies only to the original grill owner and cannot/may not be transferred.
Page 13 How to Obtain Warranty Service or Repair Parts: Prior to contacting your dealer or calling us directly, please make sure your grill is registered. You can register your grill at: http://www.sabergrills.com/registration. Call your authorized Saber dealer. A list of Saber dealers and their contact information can be found at http://www.sabergrills.com. Utilize our online customer service at http://www.sabergrills.com/warranty service.
Page 14 PARTS LIST Qty. Description KIT, Door, W/Handle Assembly, (SET of 2) KIT, Handle, F/Door, (SET of 2) KIT, Front Cabinet Assembly KIT, Ignition Module KIT, Ignition Wires KIT, Electrode, F/Main Burner, W/Wire KIT, Rear Cabinet Assembly Grommet, F/NG Conversion Hose Hole KIT, Bottom Shelf Assembly KIT, Tank Retainer Screw Caster, Locking...
Page 15 PARTS DIAGRAM...
Page 16 EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department. EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department. Emergencies Possible Cause Prevention/Solution...
Page 17 Troubleshooting (continued) Problem Possible Cause Prevention/Solution ELECTRICAL ISSUES CON’T.: Burner(s) will not light Wires are loose or disconnected. Reconnect wires or replace electrode/wire assembly. using ignitor. (See Electronic Ignition Wires are shorting (sparking) between Replace ignitor wire/electrode assembly. Troubleshooting also). ignitor and electrode.
Page 18 Troubleshooting - Electronic Ignition Problem (Ignition) Possible Cause Check Procedure Prevention/Solution SECTION l No sparks appear at Battery not installed Check battery orientation. Install battery (make sure that “+” and “-” any electrodes when properly. connectors are oriented correctly, with “+” end up Electronic Ignition and “-”...
Page 19 NOTES...
Page 20 NOTES...
