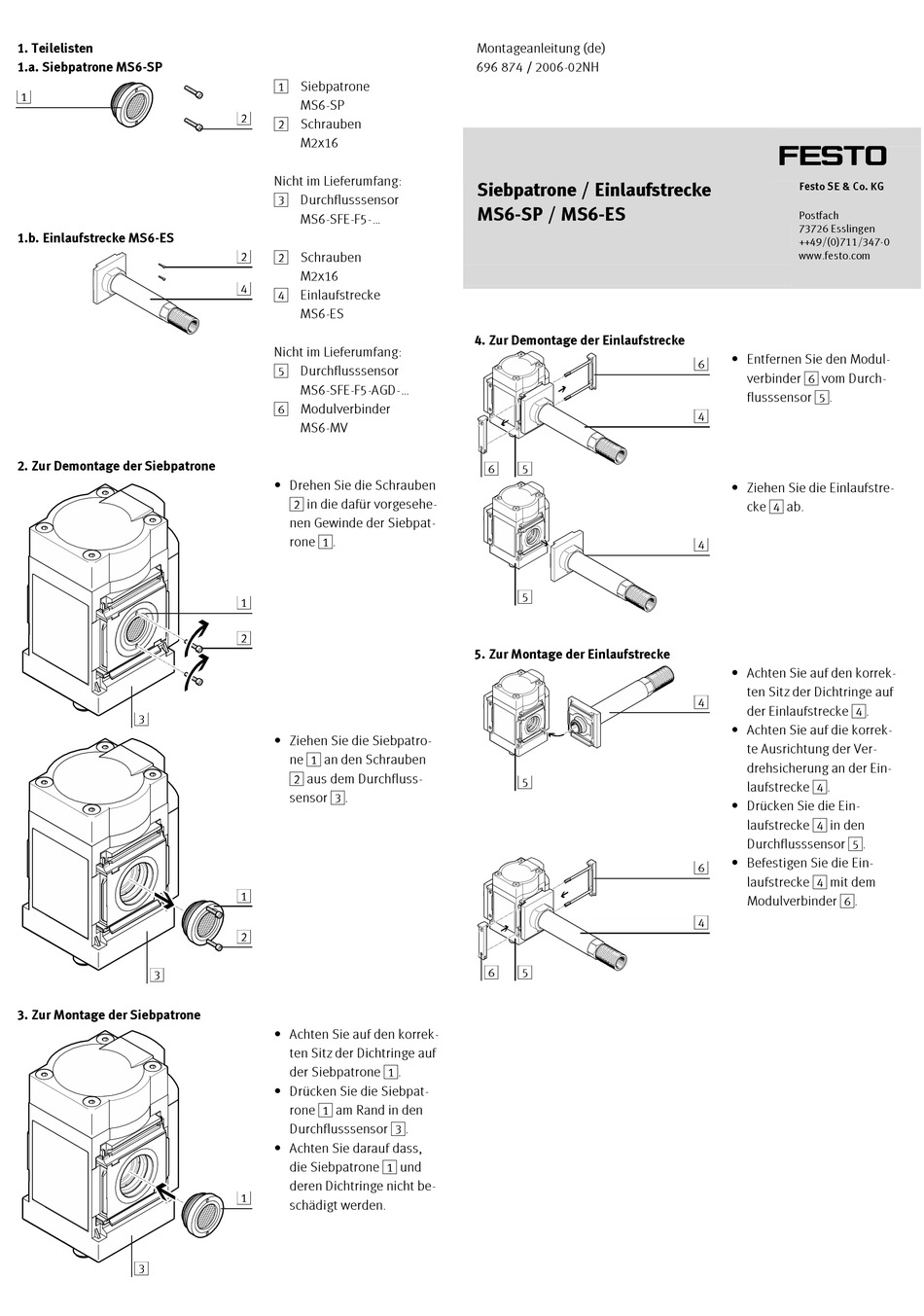

Festo MS6-SP Assembly Instructions

1. Teilelisten
1.a. Siebpatrone MS6-SP
1
9054d_10
1.b. Einlaufstrecke MS6-ES
9054d_11
2. Zur Demontage der Siebpatrone
3
9054d_2
3
9054d_3
3. Zur Montage der Siebpatrone
3
9054d_4
1 Siebpatrone
MS6-SP
2
2 Schrauben
M2x16
Nicht im Lieferumfang:
3 Durchflusssensor
MS6-SFE-F5-...
2 Schrauben
2
M2x16
4
4 Einlaufstrecke
MS6-ES
Nicht im Lieferumfang:
5 Durchflusssensor
MS6-SFE-F5-AGD-...
6 Modulverbinder
MS6-MV
• Drehen Sie die Schrauben
2 in die dafür vorgesehe-
nen Gewinde der Siebpat-
rone 1.
1
2
• Ziehen Sie die Siebpatro-
ne 1 an den Schrauben
2 aus dem Durchfluss-
sensor 3.
1
2
• Achten Sie auf den korrek-
ten Sitz der Dichtringe auf
der Siebpatrone 1.
• Drücken Sie die Siebpat-
rone 1 am Rand in den
Durchflusssensor 3.
• Achten Sie darauf dass,
die Siebpatrone 1 und
deren Dichtringe nicht be-
1
schädigt werden.
Montageanleitung (de)
696 874 / 2006-02NH
Siebpatrone / Einlaufstrecke
MS6-SP / MS6-ES
4. Zur Demontage der Einlaufstrecke
6 5
9054d_6
5
9054d_7
5. Zur Montage der Einlaufstrecke
9054d_8
5
6 5
9054d_9
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Entfernen Sie den Modul-
6
verbinder 6 vom Durch-
flusssensor 5.
4
• Ziehen Sie die Einlaufstre-
cke 4 ab.
4
• Achten Sie auf den korrek-
ten Sitz der Dichtringe auf
4
der Einlaufstrecke 4.
• Achten Sie auf die korrek-
te Ausrichtung der Ver-
drehsicherung an der Ein-
laufstrecke 4.
• Drücken Sie die Ein-
laufstrecke 4 in den
Durchflusssensor 5.
• Befestigen Sie die Ein-
6
laufstrecke 4 mit dem
Modulverbinder 6.
4
