Festo PRSV-Series Assembly Instructions

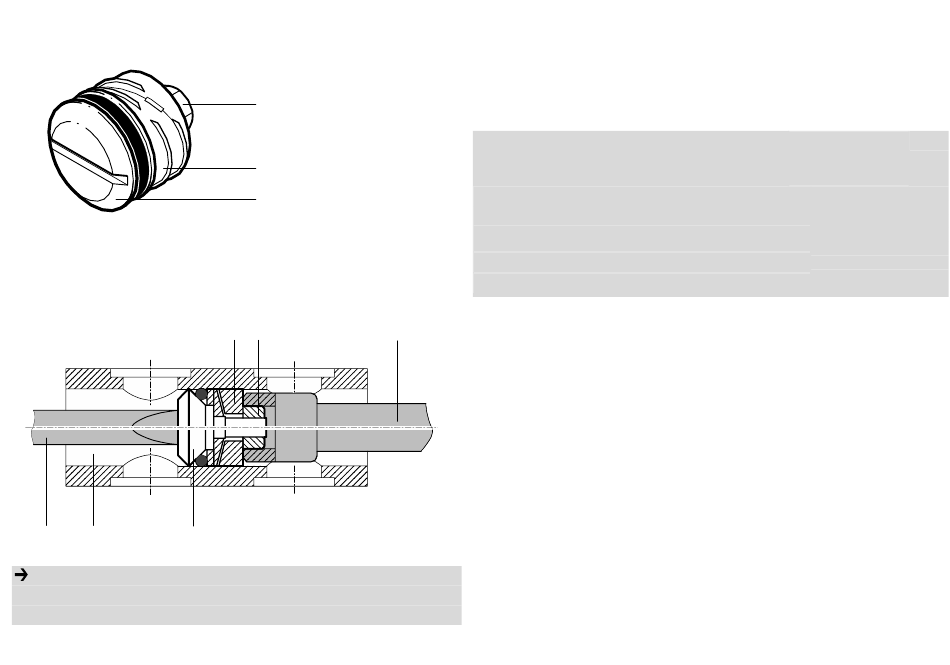

1. Teileliste
C
3
Hinweis
Beachten Sie, dass Verlängerungen für den Steckschlüssel 2 entspre-
chend der Einbautiefe erforderlich sind.
Verschlussstopfen
1
PRSV-...
A
bzw.
Trennelement
VABD-B6-..-P-C
B
Vierkant-Steckschlüssel
2
1/8" (SW 7 mm, 8 mm
1
bzw. 10 mm)
Schlitz-
3
Schraubendreher
(A) Mutter
(B) Keile
(C) Druckluftkanal
B A
M = max. 3 Nm
1
A
Montageanleitung (de)
697 358 / 2005-08c
Verschlussstopfen / Trennelement
PRSV-... / VABD-B6-..-P-C
2. Montagereihenfolge
• Drehen Sie die Mutter (A) so weit auf, dass sich beide Keile (B) mit wenig
2
Kraft radial gegeneinander bewegen lassen.
• Setzen Sie Teil 1 mit der Mutter (A) in den Steckschlüssel 2.
• Führen Sie Teil 1 in den Druckluftkanal (C) ein.
• Positionieren Sie Teil 1 an der gewünschten Stelle zwischen zwei Ventil-
Anschlussbohrungen.
• Halten Sie Teil 1 von der Gegenseite oder senkrecht durch die An-
schlussbohrung mit dem Schraubendreher 3 gegen.
• Drehen Sie die Mutter (A) fest. Beachten Sie das maximal zulässige An-
zugsdrehmoment.
• Markieren Sie die Position des Teil 1 an geeigneter Stelle mit beiliegen-
dem Aufkleber.
†‡
