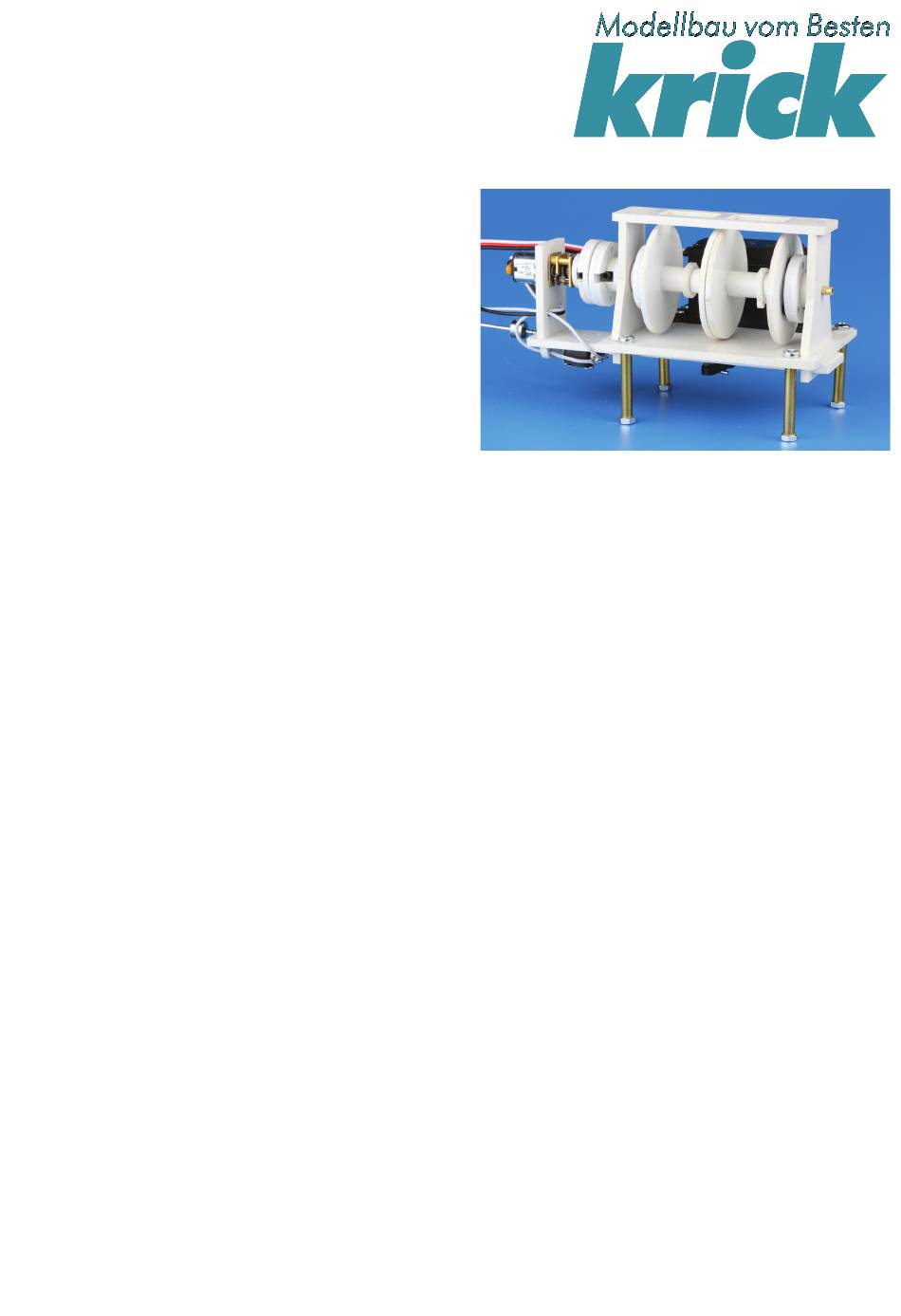

Bauanleitung zur
elektrischen Ankerwinde
Bestell-Nr. 65312
Benötigtes Zubehör:
Anker (Metall)
Ankerkette
Steckverbindung 2-polig zur Stromversorgung
Benötigtes Werkzeug:
Schleifpapier Körnung 320
Schraubendreher Kreuzschlitz klein
Flachzange
Lötkolben mit Lötzinn
Bohrer 1,7 mm
Elektrische Kleinbohrmaschine mit Trennscheibe
Geeignete Klebstoffe:
DELUXE Plastic Magic
Sekundenkleber
Funktionsweise der elektrischen Ankerwinde mit einer oder zwei Kettentrommeln
Diese elektrische Ankerwinde lässt einen oder zwei Anker eines Schiffsmodells frei fallen und langsam
wieder heben. Gesteuert wird dies über einen Proportional- oder 3-Stufen-Schaltkanal am Sender, der
das eingebaute Servo steuert. In der Neutralstellung wird der Anker gehalten, in der einen Richtung der
Anker hochgezogen und in der anderen Richtung der Getriebemotor ausgekuppelt. Dadurch fällt der
Anker durch sein Eigengewicht. Eine Rutschkupplung sorgt dafür, dass, wenn sich ein Anker verhakt oder
ganz oben ist, nichts passieren kann, falls der Motor nicht ausgeschaltet wird. Im Schiffsmodell wird die
Winde unsichtbar unter Deck montiert. Der Auslösemechanismus wie auch der Antrieb wirkt bei der Ver-
sion mit zwei Trommeln auf beide Ketten gleichzeitig.
Allgemeine Hinweise zum Bausatz der Ankerwinde
Mit dem Material aus dem vorliegenden Bausatz kann entweder die Variante mit einer oder mit zwei
Trommeln für die Aufnahme der Ankerkette gebaut werden. Außerdem kann die Ausrückmechanik
rechts oder links von den Trommeln platziert werden. Entscheiden Sie sich vor dem Zusammenbau
anhand der Einbaugegebenheiten Ihres Modells. Die in dieser Anleitung abgebildeten Bauschritte be-
schreiben die Version mit der Ausrückmechanik rechts und zwei Trommeln.
Die Einzelteile können aus den Laserplatten vorsichtig herausgedrückt werden. Bei Bedarf die Haltestege
mit dem Bastelmesser durchtrennen. Bei den Teilen mit kleinen Bohrungen ist zum Beispiel ein kleiner
Schraubendreher zum Herausdrücken hilfreich.
An den gelaserten Teilen die Reste von den Haltestegen durch kurzes Überschleifen entfernen. Die
Materialerhebungen und Farbveränderungen, die durch das Produktionsverfahren hauptsächlich an der
Unterseite der Laserplatte entstandenen sind, mittels Schleifpapier mit 320 Körnung glätten.
Bei den im jeweiligen Bauabschnitt zu verwendenden Teilen sind die Teilenummern in Klammern ge-
setzt. Baugruppen die schon verklebt bzw. montiert wurden stehen in eckigen Klammern.
Anwendung:
Kunststoff-Kunststoff Verklebungen
Alle Arten von Verklebungen
