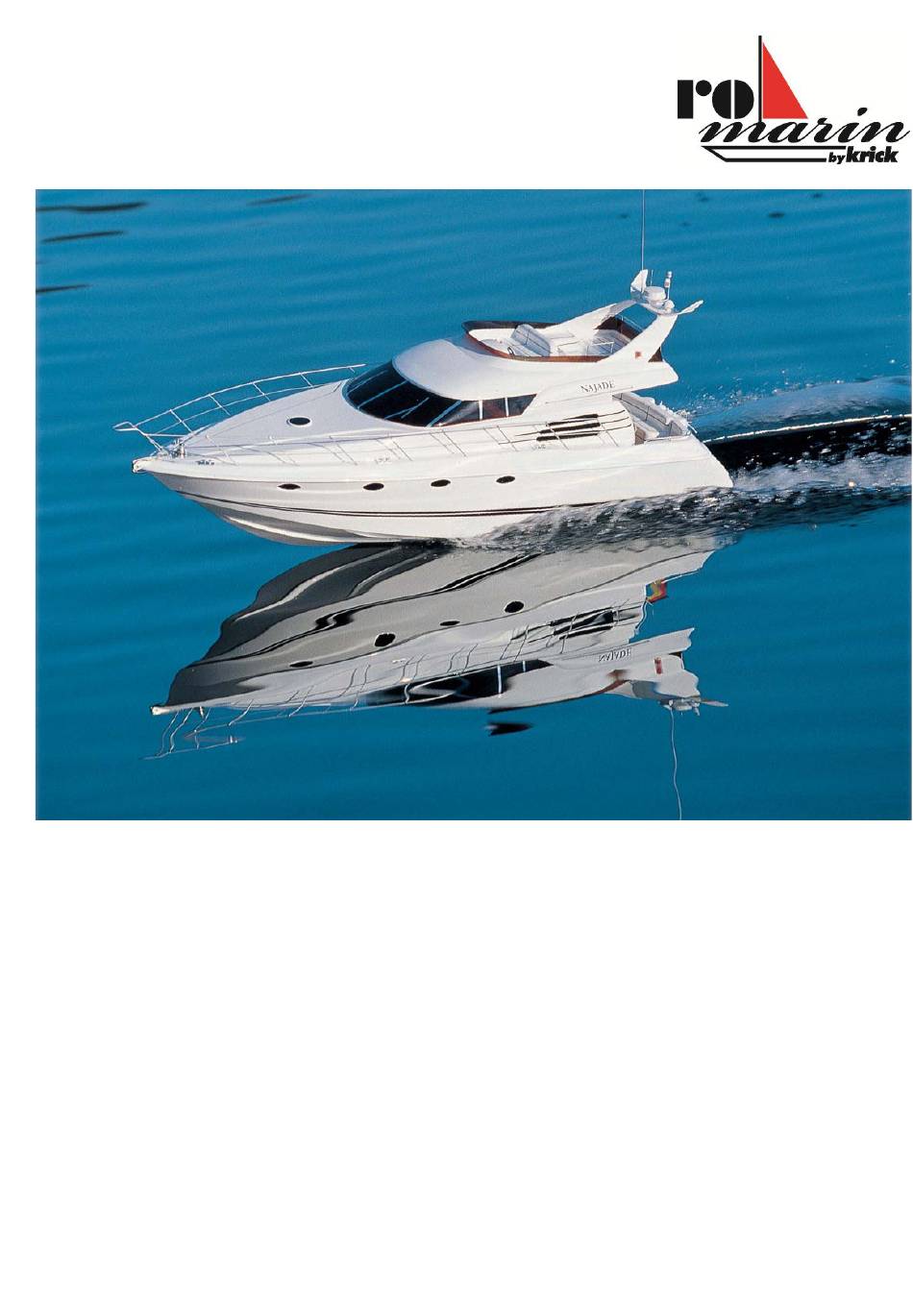

NAJADE







Montage- und Betriebsanleitung
Krick Modelltechnik, Industriestr. 1, D-75438 Knittlingen, Germany, www.krick-modell.de
Bestell-Nr. ro1160
Technische Daten
Länge
ca. 960 mm
Breite
ca. 300 mm
Höhe
ca. 370 mm
Verdrängung
5 kg
Maßstab
1:15
Stand 18.09.2018

Advertisement

loading
Need help?

Need help?

Do you have a question about the ro1160 and is the answer not in the manual?

Questions and answers

Related Manuals for Krick ro1160

Summary of Contents for Krick ro1160

  • Page 1             Montage- und Betriebsanleitung Bestell-Nr. ro1160 Technische Daten Länge ca. 960 mm Breite ca. 300 mm Höhe ca. 370 mm Verdrängung 5 kg Maßstab 1:15 Krick Modelltechnik, Industriestr. 1, D-75438 Knittlingen, Germany, www.krick-modell.de Stand 18.09.2018...
  • Page 2 RC-Colours Spray 400 ml weiß gefahren werden kann. Dies können NiMh-Packs, Bleiakkus oder LiPo-Akkus sein. Bei der Auswahl des Siehe auch Krick Hauptkatalog Zubehörs und Reglers sowie bei der Programmierung des Reglers auf die richtige Akkueinstellung achten – Allgemeine Hinweise für den Bauablauf siehe auch Baustufe 5.
  • Page 3 Der Bau des Modells Stevenrohr, die Ruderabstützung und das Lenkservo ausarbeiten. Prüfen, ob das vorgesehene Lenkservo Baustufe 0, der Bootsständer, Teile 0.1 – 0.4 passt. - Die Klebebohrungen D 6 mm anbringen. Bezeichnung, Maße in mm Stück Notiz Auflage V (vorn) Auflage H (hinten) Seitenplatte 4x70x400 Sperrh.
  • Page 4 Baustufe 2, Vorbereitung des Motors, Teile 2.1 – 2.14 Bezeichnung, Maße in mm Stück Notiz Elektromotor n. e. Entstörkondensator 10 nF n. e. Isolierschlauch D 1 x 15 n. e. Entstörkondensator 47 nF n. e. Motoranschlusskabel n. e. Steckverbindung n. e. Wasserkühlschlange n.
  • Page 5 Baustufe 3, Einbau des Antriebs, Teile 3.1 – 3.10 Bezeichnung, Maße in mm Stück Notiz Schmierröhrchen D 4 x 30 - Die Kontermutter 3.3 bis zum Gewindeauslauf auf die Stevenrohr D 6 x 235 Schiffswelle aufdrehen. Kontermutter M4 Schiffswelle D 4 x 300 Stellring D 4 Madenschraube M3 x 3 Kupplungselement D 4...
  • Page 6 - Am Schaft jedes Ruders 4.1 eine Fläche „F“ anfeilen. Die Fläche muss sich im rechten Winkel zum Ruderblatt vorne befinden. - Die vorbereitete Motoreinheit einsetzen, Schiffswelle mit dem Kupplungsmittelteil 3.9 einkuppeln. Prüfen, dass das Stevenrohr im Rumpf spannungsfrei sitzt. Ansonsten im Rumpf die Stevenrohrbohrung nachfeilen.
  • Page 7 - Die Verbindungsgestänge 4.8 in den Ruderhebeln einhängen - Das Modell vorsichtig auf die Ruder stellen. Durch Sichtprüfung von hinten die Flucht er Ruder kontrollieren. Falls erforderlich, die Bohrungen nur in der Einbauwanne geringfügig nacharbeiten. - Ruder auf Geradeausfahrt stellen und Gestänge mittels Stellring 4.9 und ISK-Schraube 4.10 miteinander verbinden.
  • Page 8 - S-Haken zum Einhängen aufbiegen. - Die Steuerscheibe vom Lenkservo 5.2 demontieren. - Variante mit einem Akkupack 5.11 Servo mit der Fernsteuerung in Neutralstellung bringen. - Den Kreuzhebel 5.3 beschneiden, auf das Lenkservo stecken und mit der Servohebelschraube sichern. - Das Lenkservo mit den dort beigefügten Gummitüllen und Hülsen versehen, in die Wanne einsetzen.
  • Page 9 - Beim Einsatz von zwei Akkus (hintereinander geschaltet) Abbildung 3 beachten. - Entsprechendes V-Kabel 5.13 anfertigen (siehe Schaltplan). - Hinweis: Wie bei den Anschlüssen an der Kühlschlange des Motors, werden Kühlschläuche an den Enden mit aufgeschobenen kurzen Schlauchstücken 6.1 zusätzlich gesichert. - Kühlschlauch 2.8 und einen Schlauch von der Kühlschlange am Regler anschließen.
  • Page 10 - Die Schräge des Einlasses muss unten aus dem folgenden Klebe- und Lackierarbeiten nicht Rumpfboden herausstehen. beschädigt werden. - Klebstoff-Verstärkungen „V“ mit UHU acrylit oder Stabilit Express auf der Unterseite der eingezogenen Plicht des Decks 7.1 an den Ecken anbringen. - Die 18 Löcher D 2 mm für die Relingstützen gemäß...
  • Page 11 - Seitenwand-Abschlüsse 7.2 außen bündig einpassen, fixieren und mit Sekundenkleber verkleben. - Löcher für Ankerhalterung D 1 mm, Ankerspill D 2 mm und Kettenfallrohr D 4 mm bohren. - Seitenscheiben-Verkleidungen einpassen, fixieren und einkleben. Von innen nachkleben. - Die oberen Decksöffnungen austrennen. - Die seitlichen Scheibenöffnungen ausarbeiten.
  • Page 12 oder verzogen sind. Eventuell übergequollenen Klebstoff sofort abstreichen. - Das Antennenröhrchen 7.5 (sofern benötigt) einschieben und von innen verkleben. - Rumpf und Deck mit Sekundenkleber miteinander verkleben. Dazu Kleber innen in die Naht träufeln und den Bootskörper so schwenken, dass der Kleber in der Naht entlangläuft.
  • Page 13 - Das Frontscheibenteil 8.3 mit Klebelöchern D 4 mm versehen, austrennen und verschleifen. - Die Löcher für Relingstützen (D 2 mm), Fahrthebelfuß (D 3 mm), die Handläufe, Bügel, Lenkrad (D 1,5 mm) und die Splinte (D 1 mm) bohren. - Die Bohrung (D 4 mm) zur Befestigung des Aufbaus anbringen.
  • Page 14 - Frontscheibenteil 8.3 bis zur Stelle „S“ beidseitig von innen und außen abkleben. Die abgeklebte Schräge zum Decksaufbau einhalten. - Den Radarträger 8.6 achtmal D 1 mm bohren, austrennen, mittig auf den Bügel setzen und mit Klebeband fixieren. Löcher übertragen, bohren. - Radarträger abnehmen, äußere 4 Löcher auf 1,5 mm aufbohren.
  • Page 15 Relingsteile auf dem Deck - Reling mit Bugkorb rechts und links - Handläufe am Heck rechts und links - Handläufe zum Oberdeck rechts und links - 2 Bügel für Fender im Heck - Die in der Zeichnung angegebenen gestrichelten - Radarträger 8.6 mit den Schrauben 8.8 befestigen. Linien geben die jeweiligen Knicklinien zum Abwinkeln vor.
  • Page 16 - Die Reling auf dem Deck mit den Splinten 9.4 - Splinte und Hülsen mit den Handläufen verlöten. zusammenstecken und ausrichten. Die Markierungen der Stützen müssen sich jeweils oben befinden. Um gleiche Abstände einzustellen, kann die Schablone „S“ zwischen Reling und Deck geschoben werden. Die Sicken für den unteren Relingszug müssen sich innen befinden.
  • Page 17 - Reling mit Splinten und Stützen zusammensetzen, einsetzen und verlöten. Unteren Relingszug 9.12 biegen und einlöten. - Die Heckreling, wie bereits beschrieben, aus dem Relingszug 9.13, den Stützen 9.14 und den Splinten anfertigen. - Tritte auf die abgelängten Seitenteile für die Leiter schieben.
  • Page 18 Baustufe 10, die Decksbeschläge, Teile 10.1 – 10.17 Bezeichnung, Maße in mm Stück Notiz 10.1 Fender 10.2 Splint, D1 x 25 10.3 Leine n.e. 10.4 Yachtpoller - Kettenfallrohr 10.7 im Bug verkleben. 10.5 Flaggenstock mit Fuß 10.6 Flagge - Ankerspill 10.8 / 10.9 mit der Schraube 10.10 10.7 Kettenfallrohr D 4 x 5 Rohrniet zusammensetzen und auf dem Bug verkleben.
  • Page 19 11.14 Antennenfuß, D 1,5 x 10 Hohlniet 11.15 Antenne, D 0,8 x 130 Stahldraht 11.16 Antennenkopf Glasperle 11.17 Antennenfuß, D 1 x 10 Ms-Draht 11.18 Antenne, D 2 x 40 Hohlniet 11.19 Abschirmung D 7 1 transp.KuSt. 11.20 Scheibenwischer 11.21 Achse, Wischer, D 2,5 x 10 Hohlniet 11.22 Mutter, M 2,5 11.23 Aufdopplung...
  • Page 20 - Die Schiffsschraube 3.10 montieren und gegen die Mutter 3.3 kontern. - Achtung: Bei allen Montage- und Wartungsarbeiten darauf achten, nicht in den Drehkreis der Schiffsschraube zu geraten – Verletzungsgefahr. - Aufbau wieder aufsetzen. - Im Cockpit das D 4 mm Loch auf den Decksrand übertragen und durchbohren.
  • Page 21 - Die Schiffswelle durch das Schmierröhrchen 3.1 mit - Von Zeit zu Zeit die Anschlüsse der Wasserkühlung Teflonfett schmieren. auf Dichtigkeit kontrollieren. Krick Modelltechnik Auswiegen - Den Schwerpunkt 290 mm von hinten gemessen am Rumpf markieren. - Das komplette Boot im Schwerpunkt unterstützen.
  • Page 22 ‚ Identifikation Laserteile Identification Laser Parts Identification des pièces de laser...
  • Page 24 Irrtum und technische Änderungen vorbehalten. Copyright Klaus Krick Modelltechnik 2018. Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung von Klaus Krick Modelltechnik Klaus Krick Modelltechnik Industriestr. 1 75438 Knittlingen Germany Telefon: +49 (0)7043 9351-0 www.krick-modell.de...

  • Page 25: Specification

              Assembly and Operating Instructions Order-No. ro1160 Specification Length approx. 960 mm Beam approx. 300 mm Height approx. 370 mm Displacement 5 kg Scale 1:15 Krick Modelltechnik, Industriestr. 1, D-75438 Knittlingen, Germany, www.krick-modell.de Version from 21.02.2019...
  • Page 26 RC-Colours Spray 150 ml smoke adjustments. for window darkening Batteries See also Krick main catalogue The model is designed to accept 12V to 14,4V batteries. These may be NiMh-Packs, lead batteries General hints for the assembly or LiPo-batteries. Please bear this in mind when In general terms the numbering of the parts selecting accessories and the motor speed controller.

  • Page 27: Building The Model

    Building the model tube, the rudder support and the steering servo. Check that your rudder servo fits in the opening. Stage 0, the boatstand, parts 0.1 – 0.4 - Cut the glue holes D 6 mm as shown. No. Description, size in mm Qty.
  • Page 28 - File a flat „F“ in the output shaft of the electric motor 2.1 as shown to accept the grub screw in the coupling. Tape over the motor cooling slots before - Choose the correct motor bulkhead 2.10 for your filing.
  • Page 29 - Solder the lubricating tube to the stern tube 3.2 in the position shown. - Fit the grub screw 3.6 in the collet 3.5, and slide the collet onto the front end of the propeller shaft. - Drill a hole in the stern tube, working through the lubricating tube.
  • Page 30 - Press the collets 4.6 in the tillers 4.5 and fit the screws 4.7. - Check that the motor bulkhead is correctly aligned, then tack it to the installation cradle with a few drops of cyano. Check alignment again, then reinforce the joints with UHU acrylit.
  • Page 31 Stage 5, Installing the RC system, parts 5.1 – 5.17 Description, size in mm Qty. Notes Speed controller support Lsr. Steering servo N.I. Cruciform output lever with 5.2 Steering pushrod D 1,5 x 40 1 z-bend Rudder pushrod D 1,5 x 200 1 z-bend Collet D 3 Grubscrew M3 x 3...
  • Page 32 - Variant with two battery packs 5.11 - Connect the short steering pushrod 5.4 to the servo output lever and the long pushrod 5.5 to the right- hand tiller 5.3. - Adjust the socket-head cap screw 4.10 so that it does not interfere with the movements of the steering system.
  • Page 33 - Note: all the ends of the cooling system hoses are secured by pushing short pieces of hose 6.1 over the joints, as described for the hose connections to - Connect all the system components to the receiver the cooling coil. 5.14 so that it is ready to use.
  • Page 34 - The angled end must project outside the bottom of - Apply UHU acrylit to the underside of the corners of the hull. the cockpit (molded into deck 7.1) at the points marked 'V' to reinforce those areas. - Drill the 18 D 2 mm holes for the railing stanchions in the deck 7.1 at the marked points.
  • Page 35 - Trim the side glazing panel fairings to fit, tape them in place and apply glue to the joints. Apply more - Cut out the upper deck. Cut down the cruciform glue from the inside. openings. - Cut out the side holes for the glazing panels. - Cut out the deck 7.1 along the marked lines.
  • Page 36 - Slip the aerial tube 7.5 (if needed) into place and glue it on the inside. - Apply cyano glue along the joint between the hull and deck as follows: dribble the adhesive into the joint line and tilt the hull in such a way that the glue runs around the seam.
  • Page 37 - Drill 4 mm glue holes in the front screen component 8.3, then cut the part out and sand the edges. - Drill 2 mm holes for the railing stanchions, 3 mm holes for the throttle lever base, handrails and bar, a 1.5 mm hole for t h e ship’s wheel and 1 mm holes for the split pins.
  • Page 38 - Mask off the front screen component 8.3 on both sides as far as point 'S', inside and out. Keep to the mask off and go to line running to the deck superstructure. - Drill the 8 1 mm holes in the radar bearer 8.6, cut it out, place it centrally on the support and tape it in place.
  • Page 39 - Upper deck handrails, right and left; - 2 fender bars at the stern. - The dotted lines in the drawing indicate the points at which the rails are to be bent. - The joints in the railing components can either be soldered or glued with cyano.
  • Page 40 - Place the bottom rails 9.5 in the channels in the railing stanchions and clamp them in place with clothes pegs. Remove each peg in turn, starting at - Bend the side handrails 9.8 to shape and push them the centre, and solder the rail to the stanchion. into the side wall endpieces 7.2.
  • Page 41 the joints. Bend the bottom rail 9.12 to shape and solder it to the stanchions. - Assemble the stern railing as already described, using the rail 9.13, the stanchions 9.14 and the split pins 9.4. - Thread the ladder treads onto the ladder side rails. - Lay the ladder on the full-size drawing and set the treads parallel.
  • Page 42 Stage 10, deck fittings, parts 10.1 – 10.17 - Glue the chain pipe 10.7 in the bow. - Assemble the anchor capstan 10.8 / 10.9 using the Part Description, size in mm Qty. Notes screw 10.10 and glue it to the bow. 10.1 Fender 10.2...
  • Page 43 Stage 11, deck superstructure fittings, parts 11.1 – - Attach the ship’s wheel 11.5 using the self-tapping screw 11.6. 11.25 - Bend the bar 11.7 to shape and glue it in place. Part Description, size in mm Qty. Notes 11.1 Navigation lamps - If you have not already done so, fix the radar bearer 11.2...
  • Page 44 - Place the deck superstructure on the boat and check 12.6 Lead ballast N.I. that it is located correctly. - Drill 2.5 mm holes for the windscreen wiper shafts through the front screen and the deck. - Remove the deck superstructure. Drill out the holes in the deck edge only to 3 mm;...
  • Page 45 This ensures that you always have Balancing full trim travel available for subsequent runs. - From time to time check that the water cooling connections are still completely watertight. Krick Modelltechnik, Germany We reserve the right to alter technical specifications.
  • Page 46 ‚ Identifikation Laserteile Identification Laser Parts Identification des pièces de laser...
  • Page 48 Errors and technical changes excepted. Copyright Klaus Krick Modelltechnik 2018. Copy and reprint, also in extracts, only with written permission from Klaus Krick Modelltechnik Klaus Krick Modelltechnik Industriestr. 1 75438 Knittlingen Germany Telefon: +49 (0)7043 9351-0 www.krick-modell.de...
  • Page 49     Notice de montage et d‘utilisation Réf. N° ro1160 Caractéristiques techniques Longueur env. 960 mm Largeur env. 300 mm Hauteur env. 370 mm Déplacement 5 kg Echelle 1:15 Krick Modelltechnik, Industriestr. 1, D-75438 Knittlingen, Germany, www.krick-modell.de Version du 21.02.2019...
  • Page 50 Lors du choix des accessoires et du régulateur, ainsi pour la teinte des vitres que lors de la programmation du régulateur, prenez le Voir aussi dans le catalogue général Krick type d’accu en compte – voir aussi phase de construction Recommandations générales sur le déroulement du...
  • Page 51 Montage du modèle Phase de montage 0, berceau, pièces 0.1 – 0.4 Réf. Désignation, dim. en mm Rem. Couple en V (avant) Couple H (arrière) Coté latéral 4x70x400 Bande de mousse n. c. - Découpez le bac de cale 1.2 selon les marquages. Faites les découpes pour les ouvertures marquées pour le tube d‘étambot, le support de gouvernail et le servo de gouvernail.
  • Page 52 Phase de montage 2, Préparation du moteur, pièces 2.1 – 2.14 Réf. Désignation, dim. en mm Rem. Moteur électrique n.c. Condens.de déparasitage 10nF 2 n.c. Gaine isolante D 1 x 154 n.c. Condens.de déparasitage 47nF 1 n.c. Câble de raccord moteur n.c.
  • Page 53 Phase de montage 3, Montage de la propulsion, - Portez le marquage „M“ à 30mm sur le tube d’étambot pièces 3.1 – 3.10 3.2, puis l’enfiler dans la coque pour que le marquage reste visible. Réf. Désignation, dim. en mm Rem.
  • Page 54 - Limez un méplat „F“ à l’extrémité des axes de gouvernail 4.1. Le méplat doit être perpendiculaire à l’avant de la surface du gouvernail. - Implantez l’unité moteur pré-montée en la reliant avec l’axe d´hélice avec la partie centrale de l’accouplement 3.9.
  • Page 55 - Posez le modèle avec précaution sur les gouvernails. Vérifiez visuellement l’alignement des gouvernails. Si nécessaire, retouchez les perçages – uniquement dans - Enfilez les tringleries 4.8 dans les guignols le bac. - Réglez les gouvernails en marche toute droite et reliez - Retirez les guignols.
  • Page 56 - Collez verticalement le support de régulateur 5.1 dans le bac. - Le bac est défini de telle manière que les différentes variantes d’alimentation en courant soient possibles. - Montez les anneaux caoutchouc 5.9 dans les deux anneaux à coller 5.8 et équipez les des crochets en S 5.10.
  • Page 57 mise en peinture. Conseil : l’interrupteur 5.16 sera monté plus tard sous le pont. - Montez le régulateur et branchez les accu(s) 5.11. - Variante avec deux accus au plomb 5.11 - Faites un test fonctionnel. Vérifiez la position neutre des gouvernails et leur sens de débattement.
  • Page 58 - Cintrez l’entrée d’eau 6.3 sur un objet rond, selon le plan à l’échelle 1:1 (à l’arrière), puis biseauter; coupez à - Collez la sortie d’eau 6.5 sur le flanc de la coque, et longueur après cette opération. branchez le deuxième tuyau de la spirale de refroidissement.
  • Page 59 - Percez les trous extérieurs D 2mm (4x) pour les mains courantes arrières. Percez les trous D 1mm (2x) pour les pitons 9.4. - Découpez les ouvertures supérieures du pont. - Préparez les ouvertures latérales vitrées. - Au cas où vous utilisez une radiocommande avec un câble d’antenne long, percez un trou D 3mm pour le tube d’antenne à...
  • Page 60 - Enfilez le tube d’antenne 7.5 (si nécessaire) et collez le par l‘intérieur. - Ajustez les habillages des vitres latérales, fixez et collez-les. Complétez le collage par l’intérieur. - Montez le pont pour essai. Contrôlez l’ajustage sur le pont et retouchez éventuellement, jusqu’à ce que le pont repose partout sur la coque sans jeu.
  • Page 61 soit pas vrillées ou déformées. Raclez la colle qui - Renforcez les coins avant „V“ de la superstructure 8.1 dépasse éventuellement. avec UHU acrylit. - Collez la coque et le pont avec de la colle cyanoacrylate. Pour cela faire couler la colle dans le joint et basculer le bateau pour que la colle se - Percez les trous (D 2mm) pour les chandeliers, pour le répartisse le long du joint.
  • Page 62 - Masquez le vitrage avant 8.3 au ruban adhésif à l’extérieur, jusqu’au repère „S“, des deux côtés. - Percez les trous de collage D 4mm sur le vitrage avant Respectez la partie en biais allant sur la superstructure. 8.3, découpez et poncez. - Ajustez le vitrage avant au cockpit, proprement et sans - Peindre la zone arrière du vitrage avant.
  • Page 63 - Fixez le support de radar 8.6 avec les vis 8.8. - Percez huit fois D 1mm le support de radar 8.6, puis le découper. Posez le de façon centrée sur l’arceau et fixez le avec du ruban adhésif. Reportez les perçages et percez.
  • Page 64 Pièces de garde-corps sur le pont - Assemblez et ajustez le garde-corps sur le pont avec les pitons 9.4. Les marquages des chandeliers doivent - Garde-corps avec balcon avant, droit et gauche se trouver en haut. Pour régler les entraxes constants, - Main courante arrière droite et gauche on peut utiliser le gabarit „S“...
  • Page 65 - Soudez les pitons et douilles avec les mains courantes. - Assemblez le garde-corps avec les pitons et les - Cintrez les mains courantes latérales 9.8 et montez les chandeliers, mettez-le en place et soudez. Pliez et sur les parties arrières 7.2 des côtés. soudez la filière inférieure 9.12.
  • Page 66 - Mettez les pièces latérales 9.16 à longueur. Repercez le piton à œillet 9.17 à D 2mm et soudez le selon les indications de cote. Peindre l’ensemble. - Montez le vitrage arrière 8.10 avec les vis 8.8. - Appliquez le décor sur les marches 9.18 et vérifiez les perçages.
  • Page 67 - Passez la chaine autour du guindeau et la mener dans l’écubier, puis la coller de façon étanche dans l’écubier. Phase de montage 11, les accastillages sur le pont, - Montez et collez les arceaux 9.9. pièces 11.1 – 11.25 - Rendez les surfaces de collage des 8 bittes 10.4 Réf.
  • Page 68 - Equipez les essuie-glaces 11.20 avec leurs axes 11.21. - Posez la superstructure sur le pont. Vérifiez la bonne - Assemblez le levier de gaz avec le pied 11.2, les leviers assise. 11.3 et les poignées 11.4, puis collez-le. - Percez les trous D 2,5mm à travers le vitrage avant et le - Fixez la roue de gouvernail 11.5 avec la vis à...
  • Page 69 - Insérez la douille de guidage 11.24. Montez la vis 11.25 et fixez la douille avec une goutte de colle cyanoacrylate. Retirez la superstructure et recoller la douille par l’intérieur avec UHU acrylit. - Coupez l’antenne en fil acier 12.1 à longueur et formez un œil à...
  • Page 70 - Vérifiez de temps en temps l’étanchéité des Equilibrage raccordements du système de refroidissement à eau. Krick Modelltechnik Toutes modifications techniques réservées - Marquez la position du centre de gravité à 290mm de l’arrière de la coque.
  • Page 71 ‚ Identifikation Laserteile Identification Laser Parts Identification des pièces de laser...
