Bei Bodenaufstellung
Toilettendirektanschluss

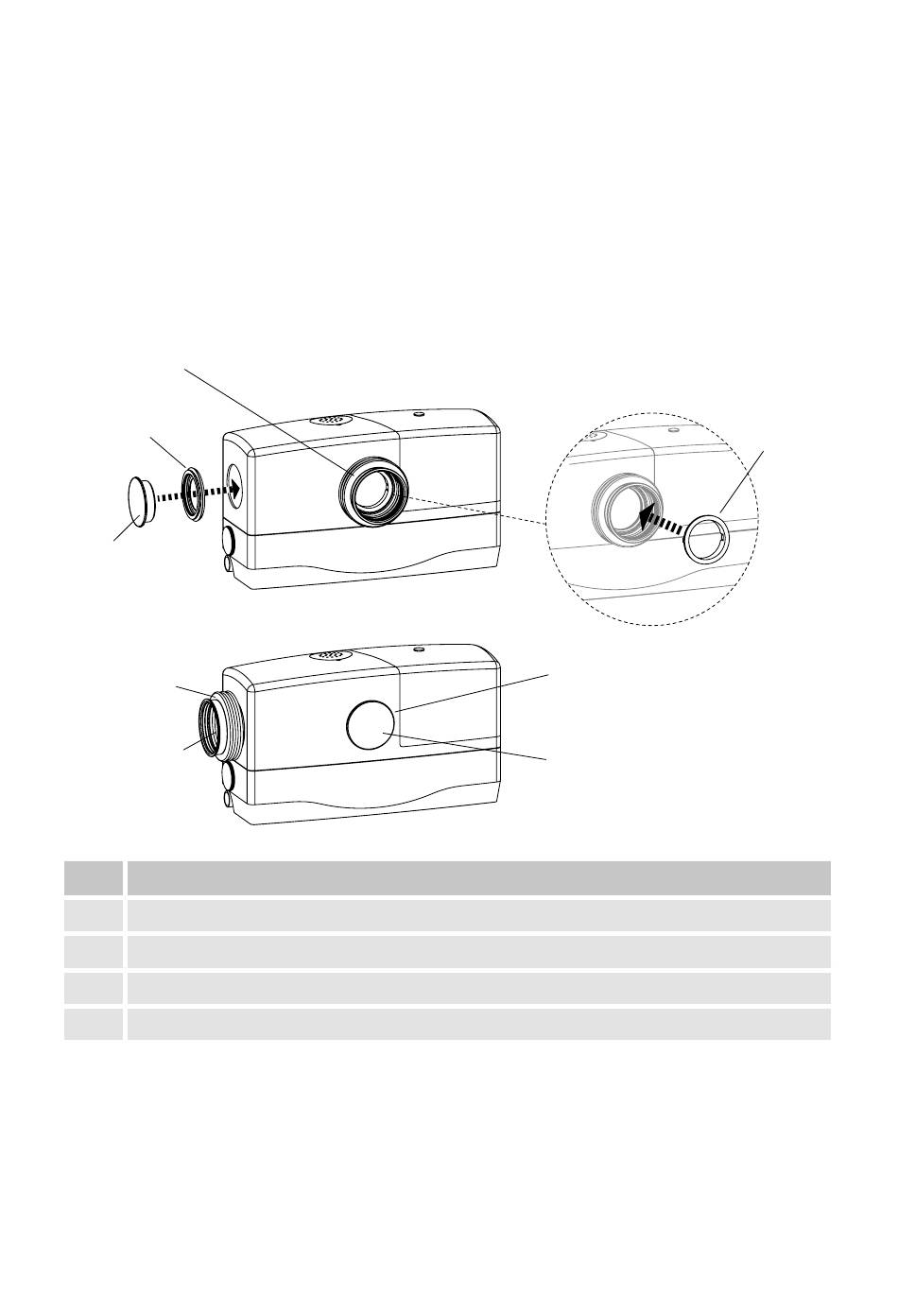

> Die Hebeanlage FLOWCB ist mit zwei Zulauföffnungen für den Toilettendirektan-
schluss ausgestattet. Bei der Wahl (A oder B) der Zulaufstutzen verfahren wie in
Abbildung 6 beschrieben.
Den ungenutzten Zulauf verschließen durch Einsetzen Dichtung (3) und Verschluss-
>
kappe (4).
> Für den Toilettenanschluss Dichtmanschette (1) einsetzen und mit Klemmring (2)
sichern.
1
3
4
1
2
Pos Benennung
1
DN 100 Dichtmanschette für Toiletten Direktanschluss
2
Klemmring
3
Dichtung
4
Abdeckkappe
ACHTUNG!
Die Hebeanlage kann bei Verwendung einer Lüftungsleitung oder des separat
erhältlichen Vorwand-Installations-Set auch hinter einer Vorwand eingebaut werden
(siehe Seite 15, Abbildung 5). Beachten Sie ansonsten die Hinweise in der
Betriebsanleitung des Vorwand-Installations-Sets (siehe Seite 20, Abschnitt 16).
A
B
16
3
4
Abbildung 6
