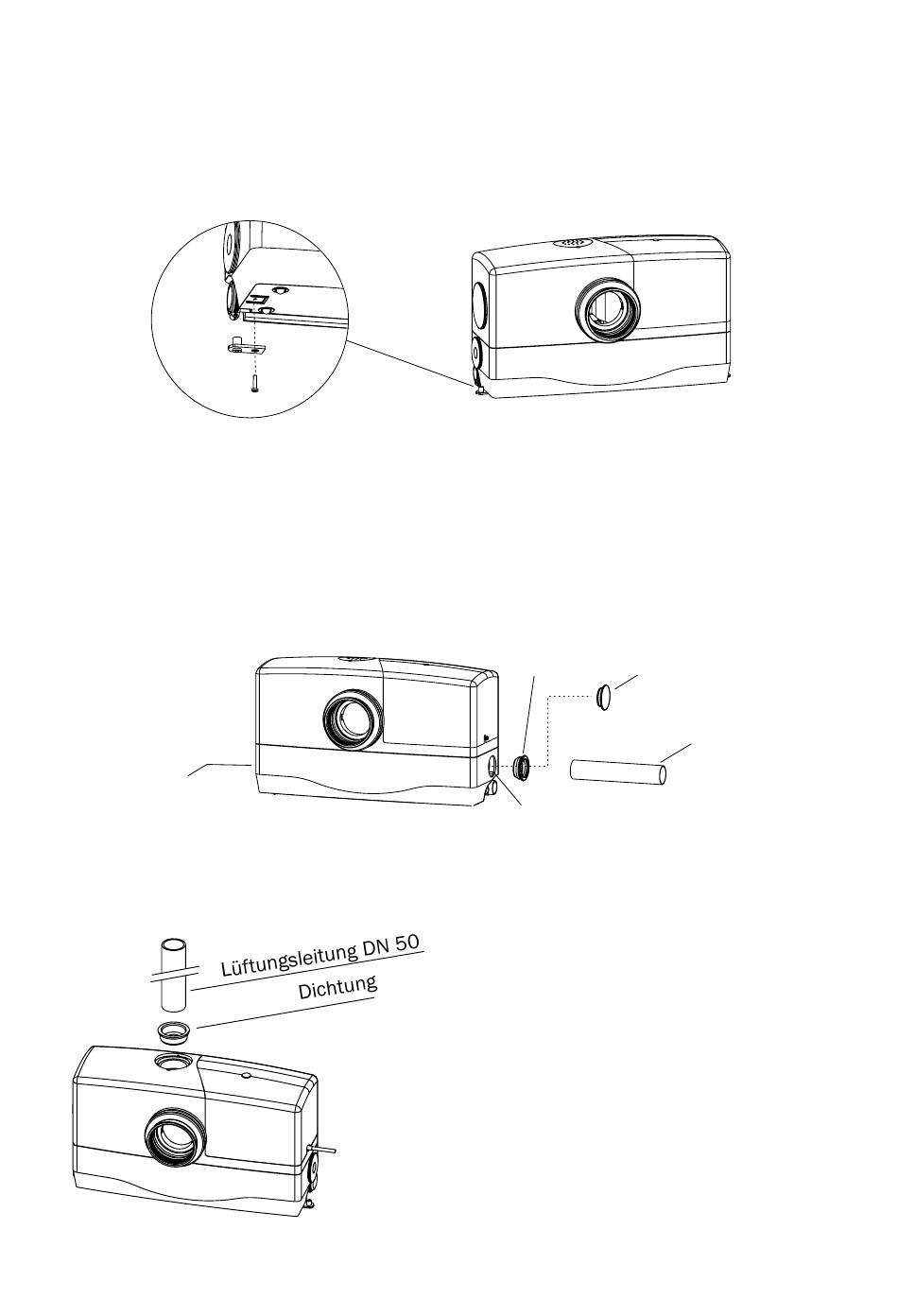

Montage der Auftriebssicherung
Hält die Hebeanlage auch bei Überschwemmungen sicher an ihrem Platz.
1. Hebeanlage an den gewünschten Einbauort stellen.
2. Behälter mit Hilfe der Beschläge am Boden fixieren.
Seitliche Zuläufe DN 50
1. Jeweils den Blinddeckel (1) des gewünschten Anschlusses entfernen.
2. Zuleitung von außen (3) ca. 16 mm in die Gummidichtung (2) schieben (bei Bedarf
Gleitmittel verwenden).
DN 50
DN 50
Abbildung 5
Abbildung 3
2
1
DN 50
Abbildung 4
Separate Lüftungsleitung
1. Bei geruchssensiblen
Anwendungen Anlage über Dach
entlüften.
2. Abdeckung der Be-/Entlüftung und
Filter im Behälterdeckel entfernen
(siehe Seite 20, Abbildung 10).
3. Lüftungsleitung von außen in die
Gummidichtung schieben (bei
Bedarf Gleitmittel verwenden).
15
Bei Bodenaufstellung
2
1
3
2
1
3
DN 50
DN 50
3
