BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
SPECK-TRIPLEX-PLUNGERPUMPE

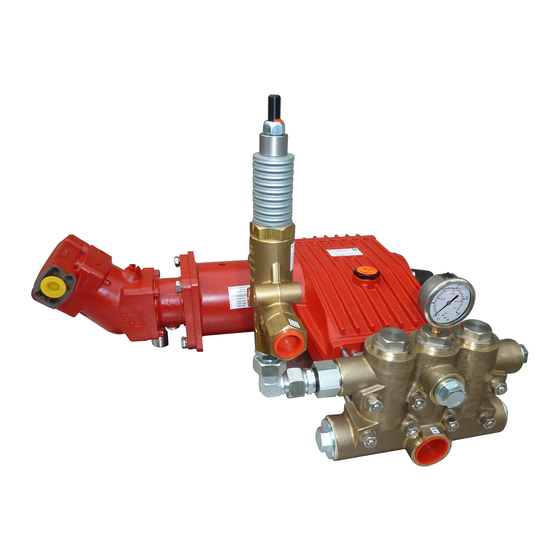

SPECK TRIPLEX PLUNGER PUMP
Inbetriebnahme und Wartung
Vor Inbetriebnahme Ölstand prüfen und für störungsfreien Wasserzu-
lauf sorgen.
Ölfüllmenge 3.0l. Nur Getriebeöl ISO VG 220 GL4 (z.B. Aral Degol
BG220) oder KFZ- Getriebeöl SAE 90 GL4 verwenden.
Erster Ölwechsel nach 50 Betriebsstunden; dann alle 1000 Betriebs-
stunden, spätestens jedoch nach 1 Jahr. Achtung bei Betrieb in feuch-
ten Räumen bzw. bei hohen Temperaturschwankungen. Bei Kondens-
wasserbildung im Getrieberaum (Aufschäumen des Öles) sofort Öl-
wechsel durchführen.
Sicherheitsvorschriften
Es ist ein Sicherheitsventil gemäß den "Richtlinien für Flüssigkeitsstrah-
ler" vorzusehen, das so eingestellt ist, dass der Betriebsdruck um nicht
mehr als 10% überschritten werden kann.
Bei Nichteinhaltung dieser Vorschrift sowie bei Überschreiten der Tem-
peratur- und Drehzahlgrenze erlischt jegliche Gewährleistung.
Beim Betrieb der Pumpe muss das freie Wellenende durch den Wel-
lenschutz (21), die angetriebene Wellenseite und Kupplung durch einen
bauseitigen Berührungsschutz abgedeckt sein.
Vor Wartungsarbeiten an Pumpe und Anlage muss sichergestellt wer-
den, dass Druckleitung und Pumpe drucklos sind! Saugleitung ver-
schließen.
Versehentliches Starten des Antriebsmotors durch geeignete Maß-
nahmen vermeiden (Sicherungen herausschrauben).Vor Inbetriebnah-
me Pumpe und druckseitige Anlagenteile drucklos entlüften. Ansaugen
und Fördern von Luft oder Luft-Wassergemisch sowie Kavitation unbe-
dingt vermeiden.
Kavitation bzw. Kompression von Gasen führt zu unkontrollierba-
ren Druckstössen und kann Pumpen- und Anlagenteile zerstören
sowie Bedienungspersonal gefährden!
SPECK-TRIPLEX-Pumpen sind geeignet zur Förderung von sauberem
Wasser oder anderen nicht aggressiven oder abrassiven Medien mit
ähnlichem spezifischen Gewicht wie Wasser.
Werden andere Flüssigkeiten, insbesondere brennbare, explosive
und toxische Medien gefördert, so ist eine Rücksprache mit dem
Pumpenhersteller hinsichtlich der Materialbeständigkeiten unbe-
dingt erforderlich. Die Einhaltung der entsprechenden Sicher-
heitsvorschriften ist durch den Gerätehersteller bzw. durch den
Anwender sicherzustellen.
Operation and Maintenance
Check oil level prior to starting and ensure trouble-free water supply.
Oil quantiy: 3.0 litres. Only use ISO VG 220 GL4 (e.g. Aral Degol
BG220) or SAE 90 GL4 gear oil.
Initial change after 50 operating hours; then after every 1000 operating
hours, or after 1 year if used less.
Caution when operating in damp places or with high temperature
fluctuations. Oil must be changed immediately should condensate
(frothy oil) occur in the gear box.
Safety Rules
A safety valve is to be installed in accordance with the guidelines for
liquid spraying units so that the admissible operating pressure cannot
be exceeded by more than 10%.
Pump operation without a safety valve as well as any excess in
temperature or speed limits automatically voids the warranty.
When the pump is in operation, the exposed shaft end must be covered
by shaft protector (21) and the driven shaft side and coupling by a
protective cover.
Pressure in the discharge line and in the pump must be at zero before
any maintenance to the pump takes place. Close off suction line.
Take necessary precautions to ensure that the driving motor cannot get
switched on accidently (by disconnecting the fuses, for example).
Make sure that the pump and all parts on the pressure side of the unit
are vented and refilled, with pressure at zero, before starting the pump.
In order to prevent air, or an air/water-mixture being absorbed and to
prevent cavitation occurring, the pump positive suction head (npshr)
and water temperature must be respected.
Cavitation and/or compression of gases lead to uncontrollable
pressure-kicks which can ruin pump and unit parts and also be
dangerous to the operator or anyone standing nearby.
SPECK TRIPLEX Plunger Pumps are suitable for pumping clean water
and other non-aggressive or abrasive media with a specific weight
similar to water.
Before pumping other liquids - especially inflammable, explosive and
toxic media - the pump manufacturer must be consulted with regard
to the resistance of the pump material. It is the responsibility of the
equipment manufacture and/or operator to ensure that all pertinent
safety regulations are adhered to.
P52
Antrieb/Drive
D1415_B 0808S
