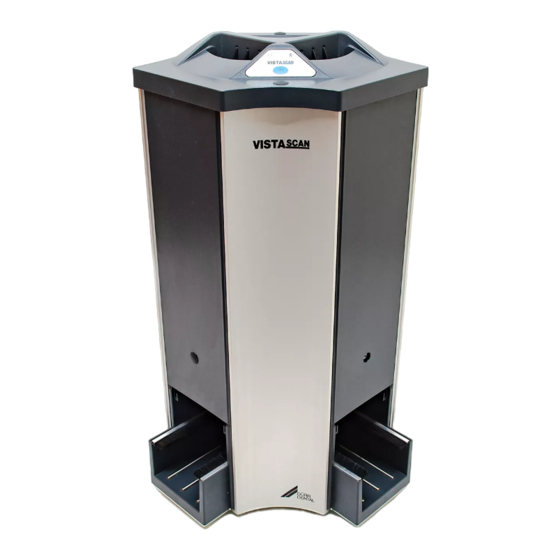

Durr Dental VistaScan Perio Net Installation And Configuration Instructions

Durr Dental VistaScan Perio Net Installation And Configuration Instructions

Advertisement

Available languages

Available languages

Quick Links

DE
Installations- und Konfigurationsanleitung
VistaScan Perio Net
Nur ausgebildete Fachkräfte dürfen das Gerät aufstellen, installieren
und in Betrieb nehmen.
Mindestanforderungen
Imaging-Programm
DBSWIN oder VistaEasy von Dürr Dental
Fremdsoftware auf Anfrage
Rechnersystem
siehe „Systemanforderungen an Rechnersysteme
Bildgebung" (9000-618-148/01)
1 Gerät anschließen
• Gerät mit dem mitgelieferten Netzwerkkabel mit dem Netzwerk verbinden.
• Gerät einschalten.
2 Installation
• Netzwerkgeräte (Router, PC, Switch) einschalten.
• Prüfen, ob in der verwendeten Firewall der TCP Port 2006 und der UDP
Port 514 freigegeben sind, ggf. freigeben.
Bei der Windows-Firewall müssen die Ports nicht überprüft werden, da
während der Treiberinstallation nach der Freigabe gefragt wird.
3 Konfiguration
Die Konfiguration erfolgt mit VistaNetConfig, das bei der Installation von
DBSWIN oder VistaEasy automatisch installiert wird.
• Start > Alle Programme > Dürr Dental > VistaConfig > VistaNetConfig
wählen.
• Auf "Aktualisieren"
klicken.
• Das angeschlossene Gerät in der Spalte "Registriert" aktivieren.
Es können auch mehrere Geräte registriert werden.
• Auf die Schaltfläche "Bearbeiten"
In „VistaNet Geräte-Konfiguration" kann der Gerätename („Bezeichnung")
geändert, eine IP-Adresse manuell eingegeben und Informationen abge-
fragt werden.
klicken.
Feste IP-Adresse eingeben (empfohlen)
• DHCP deaktivieren.
• IP-Adresse, Subnetzmaske und Gateway eintragen.
• Auf „Übernehmen" klicken, um die Konfiguration zu speichern.
4 Gerät testen
Um zu testen, ob das Gerät richtig angeschlossen wurde, kann ein Rönt-
genbild eingelesen werden.
• Reiter "Testen" wählen.
• Gerät in Auswahlliste "Registrierte Geräte" wählen.
• Modusklasse wählen.
• Modus wählen.
• Auf "Bild einlesen" klicken.
• Speicherfolie einlesen.
Zum Auslesen der Bilddaten siehe auch Montage- und Ge-
brauchsanweisung VistaScan Perio Net (Best.Nr. 9000-618-70/..).
1 / 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the VistaScan Perio Net and is the answer not in the manual?

Questions and answers

Summary of Contents for Durr Dental VistaScan Perio Net

  • Page 1 • Auf die Schaltfläche "Bearbeiten" klicken. • Speicherfolie einlesen. Zum Auslesen der Bilddaten siehe auch Montage- und Ge- brauchsanweisung VistaScan Perio Net (Best.Nr. 9000-618-70/..). In „VistaNet Geräte-Konfiguration“ kann der Gerätename („Bezeichnung“) geändert, eine IP-Adresse manuell eingegeben und Informationen abge- fragt werden.
  • Page 2 5 Lichteinfall kontrollieren Mit dem Oszilloskop kann der Lichteinfall in das Gerät gemessen werden. • Reiter "Oszilloskop" wählen. • Gerät in Auswahlliste „Registrierte Geräte“ wählen. • Schieberegler für den HV-Wert auf 650 einstellen. • Auf "Start/Stop" klicken, um die Messung zu starten. • Auf "Start/Stop"...
  • Page 3 • Click the "Edit" button • Read in the image plate. To scan image data, refer to the VistaScan Perio Net installation and operating instructions (order number 9000-618-70/..). You can change the device name, manually enter an IP address, and query information in the "VistaNet device configuration"...
  • Page 4 5 Check amount of light exposure The oscilloscope can be used to measure the amount of light exposure to the unit. • Choose the „Oscilloscope“ option. • Select the device from the "Registered Devices" selection list. • Slide the regulator bar for the HV value to 650. • Click „Start/Stop“...
