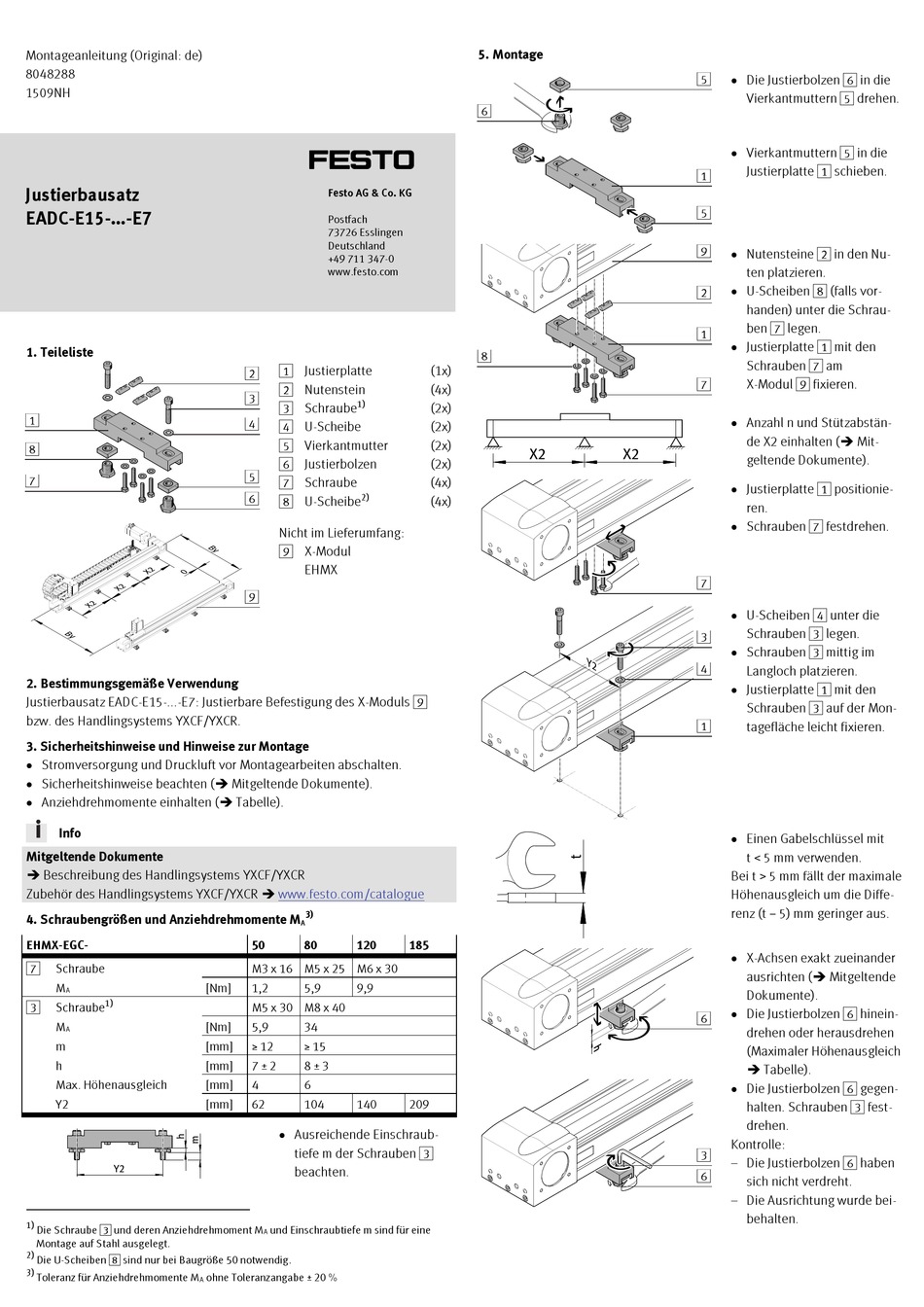

Festo EADC-E16 Assembly Instructions

Montageanleitung (Original: de)
8048288
1509NH
Justierbausatz
EADC-E15-...-E7
1. Teileliste
1
8
7
21750d_1
19406d_16
2. Bestimmungsgemäße Verwendung
Justierbausatz EADC-E15-...-E7: Justierbare Befestigung des X-Moduls 9
bzw. des Handlingsystems YXCF/YXCR.
3. Sicherheitshinweise und Hinweise zur Montage
 Stromversorgung und Druckluft vor Montagearbeiten abschalten.
 Sicherheitshinweise beachten ( Mitgeltende Dokumente).
 Anziehdrehmomente einhalten ( Tabelle).
Info
Mitgeltende Dokumente
 Beschreibung des Handlingsystems YXCF/YXCR
Zubehör des Handlingsystems YXCF/YXCR 
4. Schraubengrößen und Anziehdrehmomente M
EHMX-EGC-
7
Schraube
M
A
1)
3
Schraube
M
A
m
h
Max. Höhenausgleich
Y2
21750d_9
1)
Die Schraube 3 und deren Anziehdrehmoment M
Montage auf Stahl ausgelegt.
2)
Die U-Scheiben 8 sind nur bei Baugröße 50 notwendig.
3)
Toleranz für Anziehdrehmomente M
A
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Justierplatte
2
2 Nutenstein
3
1)
3 Schraube
4
4 U-Scheibe
5 Vierkantmutter
6 Justierbolzen
5
7 Schraube
6
2)
8 U-Scheibe
Nicht im Lieferumfang:
9 X-Modul
EHMX
9
www.festo.com/catalogue
3)
A
50 80 120
M3 x 16 M5 x 25 M6 x 30
[Nm] 1,2 5,9 9,9
M5 x 30 M8 x 40
[Nm] 5,9 34
[mm] ≥ 12 ≥ 15
[mm] 7 ± 2 8 ± 3
[mm] 4 6
[mm] 62 104 140
 Ausreichende Einschraub-
tiefe m der Schrauben 3
beachten.
und Einschraubtiefe m sind für eine
A
ohne Toleranzangabe ± 20 %
5. Montage
6
21750d_2
21750d_3
8
(1x)
(4x)
(2x)
21750d_4
(2x)
(2x)
(2x)
19406d_12
(4x)
(4x)
21750d_5
21750d_6
19344d_9
185
21750d_7
209
21750d_8
 Die Justierbolzen 6 in die
5
Vierkantmuttern 5 drehen.
 Vierkantmuttern 5 in die
Justierplatte 1 schieben.
1
5
9
 Nutensteine 2 in den Nu-
ten platzieren.
 U-Scheiben 8 (falls vor-
2
handen) unter die Schrau-
ben 7 legen.
1
 Justierplatte 1 mit den
Schrauben 7 am
7 X-Modul 9 fixieren.
 Anzahl n und Stützabstän-
de X2 einhalten ( Mit-
geltende Dokumente).
 Justierplatte 1 positionie-
ren.
 Schrauben 7 festdrehen.
7
 U-Scheiben 4 unter die
Schrauben 3 legen.
3
 Schrauben 3 mittig im
4
Langloch platzieren.
 Justierplatte 1 mit den
Schrauben 3 auf der Mon-
1
tagefläche leicht fixieren.
 Einen Gabelschlüssel mit
t . 5 mm verwenden.
Bei t , 5 mm fällt der maximale
Höhenausgleich um die Diffe-
renz (t − 5) mm geringer aus.
 X-Achsen exakt zueinander
ausrichten ( Mitgeltende
Dokumente).
 Die Justierbolzen 6 hinein-
6
drehen oder herausdrehen
(Maximaler Höhenausgleich
 Tabelle).
 Die Justierbolzen 6 gegen-
halten. Schrauben 3 fest-
drehen.
Kontrolle:
3
– Die Justierbolzen 6 haben
6
sich nicht verdreht.
– Die Ausrichtung wurde bei-
behalten.
