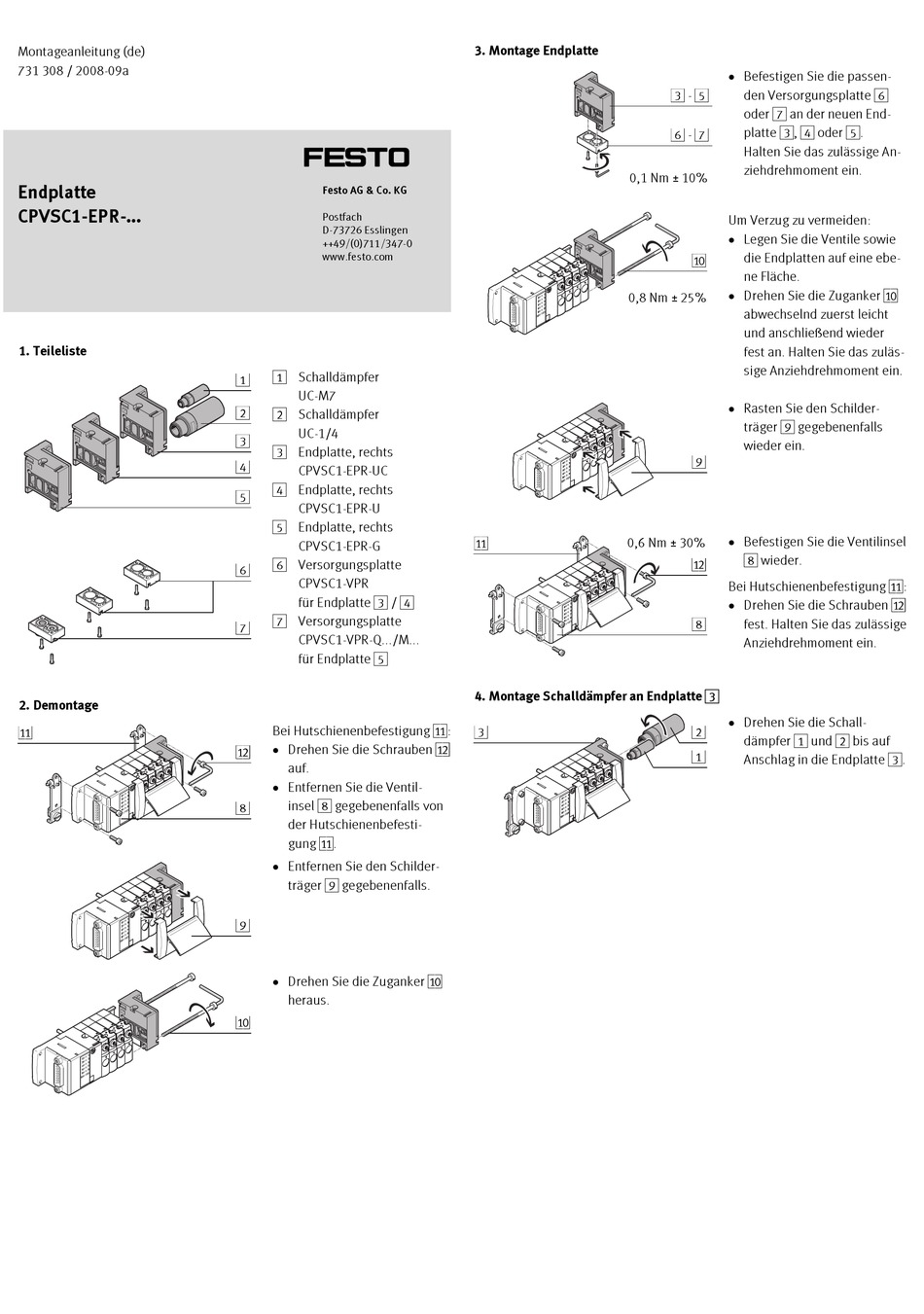

Festo CPVSC1-EPR Series Assembly Instructions

Montageanleitung (de)
731 308 / 2008-09a
Endplatte
CPVSC1-EPR-...
1. Teileliste
9979d_1
9979d_2
2. Demontage
aA
9979d_3
9979d_4
9979d_5
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Schalldämpfer
1
UC-M7
2
2 Schalldämpfer
UC-1/4
3
3 Endplatte, rechts
4
CPVSC1-EPR-UC
4 Endplatte, rechts
5
CPVSC1-EPR-U
5 Endplatte, rechts
CPVSC1-EPR-G
6 Versorgungsplatte
6
CPVSC1-VPR
für Endplatte 3 / 4
7 Versorgungsplatte
7
CPVSC1-VPR-Q.../M...
für Endplatte 5
Bei Hutschienenbefestigung aA:
• Drehen Sie die Schrauben aB
aB
auf.
• Entfernen Sie die Ventil-
insel 8 gegebenenfalls von
8
der Hutschienenbefesti-
gung aA.
• Entfernen Sie den Schilder-
träger 9 gegebenenfalls.
9
• Drehen Sie die Zuganker aJ
heraus.
aJ
3. Montage Endplatte
0,1 Nm _ 10%
9979d_6
0,8 Nm _ 25%
9979d_7
9979d_8
aA 0,6 Nm _ 30%
9979d_9
4. Montage Schalldämpfer an Endplatte 3
3
9979d_10
• Befestigen Sie die passen-
3 - 5 den Versorgungsplatte 6
oder 7 an der neuen End-
platte 3, 4 oder 5.
6 - 7
Halten Sie das zulässige An-
ziehdrehmoment ein.
Um Verzug zu vermeiden:
• Legen Sie die Ventile sowie
die Endplatten auf eine ebe-
aJ
ne Fläche.
• Drehen Sie die Zuganker aJ
abwechselnd zuerst leicht
und anschließend wieder
fest an. Halten Sie das zuläs-
sige Anziehdrehmoment ein.
• Rasten Sie den Schilder-
träger 9 gegebenenfalls
wieder ein.
9
• Befestigen Sie die Ventilinsel
8 wieder.
aB
Bei Hutschienenbefestigung aA:
• Drehen Sie die Schrauben aB
8 fest. Halten Sie das zulässige
Anziehdrehmoment ein.
• Drehen Sie die Schall-
2
dämpfer 1 und 2 bis auf
1
Anschlag in die Endplatte 3.
