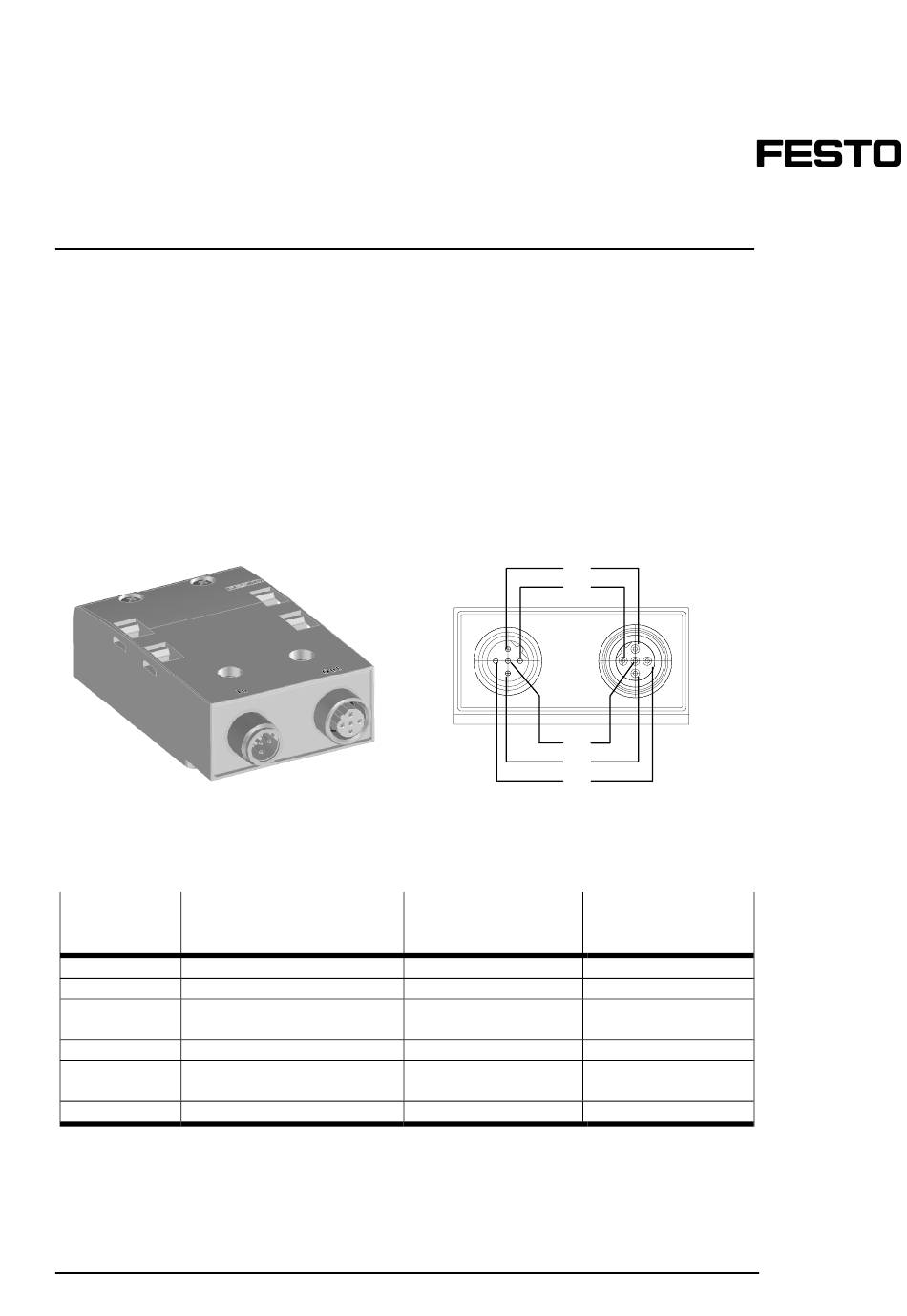

Montageanleitung

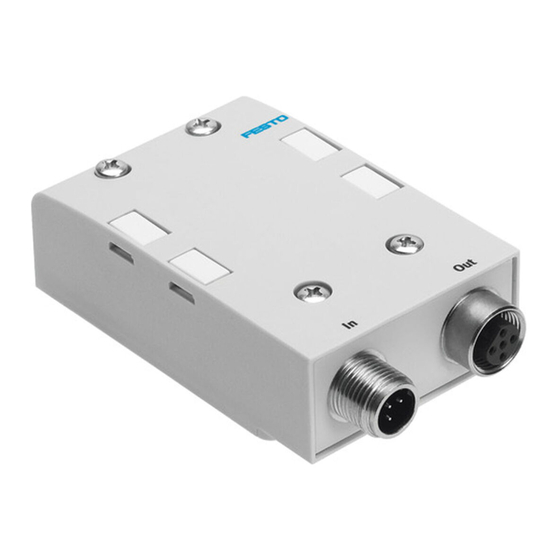

Anschlussblock CPX-AB-2-M12-RK-IB (TN 534505)
Anwendungsbereich:
Adapter von D-Sub- auf M12- Anschlusstechnik für Interbus bei CPX
Befestigung:
4x M3 Schrauben, Anzugsdrehmoment 0,5 Nm
2x M12 Stecker, Anzugsdrehmoment 0,8 Nm
Anschlussbild:
Das Anschlussbild entspricht IEC 947-5-2 allerdings mit invertierter
mechanischer Kodierung (Reverse-Key- bzw. B- Kodierung).
Schutzart:
Bei unbelegtem Ausgang wird die Schutzart IP65 nur mit Schutzkappe ISK-
M12 TNr. 165592 (10 Stück) erreicht.
Kontaktbelegung :
Interbus
(Signal)
Schirm
DO
Datenleitung vom IBS-Master
/DO
Datenleitung vom IBS-Master
DI
Datenleitung zum IBS-Master
/DI
Datenleitung zum IBS-Master
GND
669243
Bedeutung
Schirm
invertiert
invertiert
Ground
2
IN
1
5
4
3
Ankommende
Schnittstelle In
Schnittstelle Out
(Stift)
M12-Gewinde
1
2
3
4
5
Festo AG & Co.
Postfach
D-73726 Esslingen
+49-(0)711-347-0
www.festo.com
Out
Abgehende
(Buchse)
M12-Gewinde
1
2
3
4
5
0210NH
1/2
Advertisement
Table of Contents
Related Manuals for Festo CPX-AB-2-M12-RK-IB
Summary of Contents for Festo CPX-AB-2-M12-RK-IB
- Page 1 Festo AG & Co. Montageanleitung Postfach Anschlussblock CPX-AB-2-M12-RK-IB (TN 534505) D-73726 Esslingen +49-(0)711-347-0 www.festo.com Anwendungsbereich: Adapter von D-Sub- auf M12- Anschlusstechnik für Interbus bei CPX Befestigung: 4x M3 Schrauben, Anzugsdrehmoment 0,5 Nm 2x M12 Stecker, Anzugsdrehmoment 0,8 Nm Anschlussbild: Das Anschlussbild entspricht IEC 947-5-2 allerdings mit invertierter mechanischer Kodierung (Reverse-Key- bzw.
- Page 2 Festo AG & Co. Assembly Instructions Postfach Terminal block CPX-AB-2-M12-RK-IB (TN 534505) D-73726 Esslingen +49-(0)711-347-0 www.festo.com Area of application: adapter from Sub-D to M12- connector for Interbus Mounting: 4x M3 screws, tightening torque 0.5 Nm 2x M12 plug, tightening torque 0.8 Nm Connections diagramm: corresponds to IEC 947-5-2 however with inverted mechanical coding (Reverse-key or B- coding).
