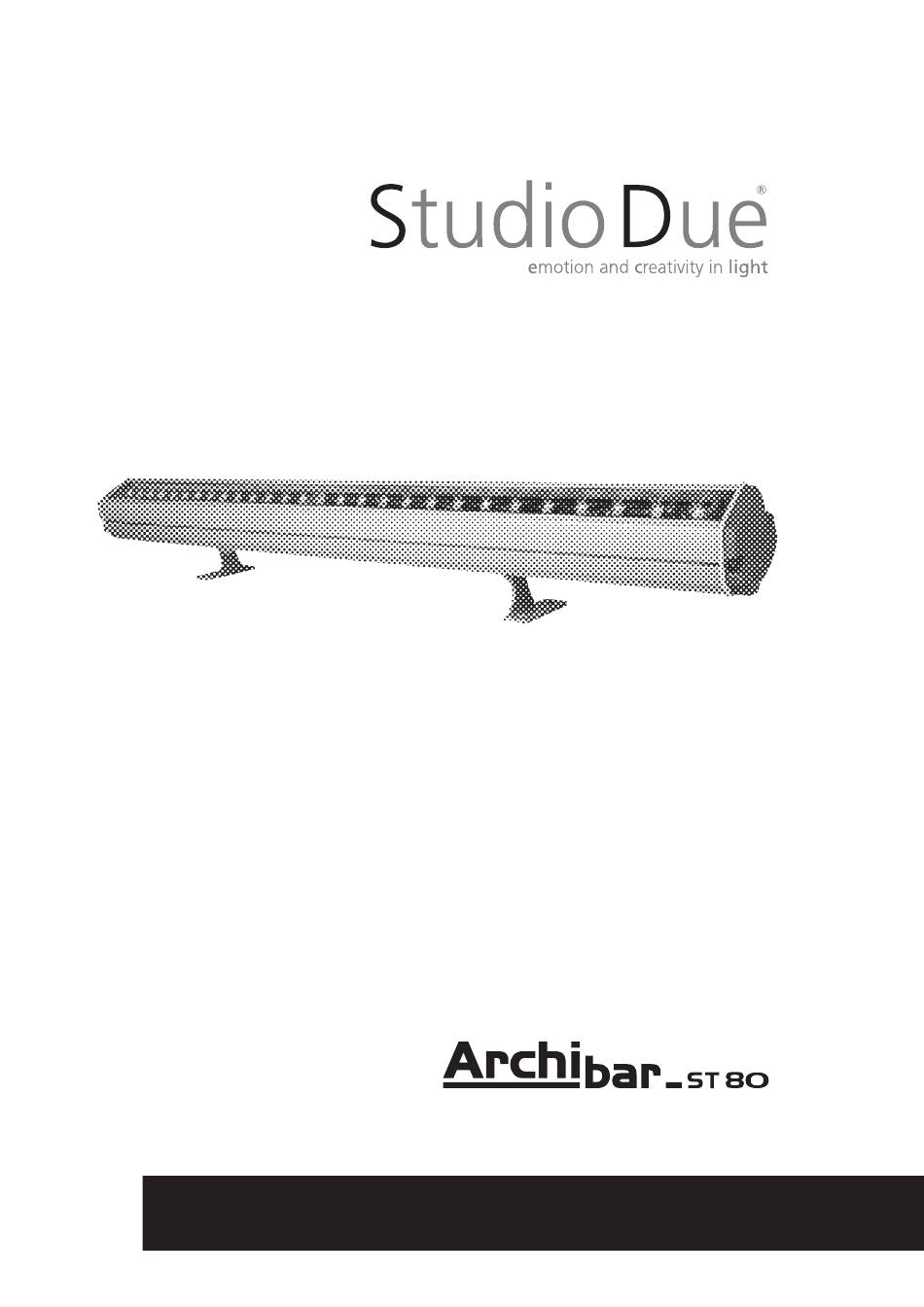

- Page 1 monochromatic - white balance User manual for art. 1741-1742 Manuale d’uso per art. 1741-1742...
- Page 2 / questa pagina è stata lasciata intenzionalmente bianca rel.3 - 06/17 - Studio Due...
- Page 3 Page 12 - Example of connections DMX-Controller / Esempi di collegamento DMX-Controller Page 13 - DRS Setup configuration / Configurazione DRS Setup Page 16 - Physical / Dimensioni Page 17 - CE standards / Certificazioni CE Page 19 - Warranty / Garanzia rel.3 - 06/17 - Studio Due...
- Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.3 - 06/17 - Studio Due...
- Page 5 • On request 50cm. - 150cm. • Standard fixture colour finishing is grey. Optional black and white (art. FX-COLOUR). • Art. 1741 Archibar ST80 Monochromatic • Art. 1742 Archibar ST80 White Balance To obtain the best performances and for a correct functioning of this unit for the years to come, we suggest you to read carefully this manual before connecting or putting the fixture into use.
- Page 6 2600 (Cool W) 7800 (Cool W) Optics 120° beam Power consumption Voltage range Universal 100 - 240Vac Physical 1004x93x115 mm 526x93x115 mm 1481x93x115 mm Weight 3,5 Kg OPTICS 120° 2900K 6000K warm neutral cool rel.3 - 06/17 - Studio Due...
- Page 7 Male connector Connettore maschio NOT PRESENT for PLUG-IN version NON PRESENTE nella versione PLUG-IN ø 19mm PLUG-IN VERSION / VERSIONE PLUG-IN Female connector Connettore femmina Endowed/A corredo SIGNAL Line MAIN OUT Neutral Uscita rete Ground rel.3 - 06/17 - Studio Due...
- Page 8 (length / lunghezza < 20mt.) MAINS VOLTAGE CROSS SELECTIONAL AREAS Anti-Condensation 230V 3X1 mm (minimum) Valve DMX IN Ingresso DMX ø 19mm Male connector Connettore maschio ø 19mm Female connector Connettore femmina SIGNAL Line Neutral Ground rel.3 - 06/17 - Studio Due...
- Page 9 120 Ohm DMX output DMX output DMX input DMX input Termination resistor Terminale di linea SHIELD GROUND/RETURN/OV Termination resistor 120 Ohm INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) Terminale di linea ø 14mm connector rel.3 - 06/17 - Studio Due...
- Page 10 FLASH 0,4Hz / 25Hz RAINBOW - FLASH 0,4Hz / 25Hz OPEN STROBE 128 -255 2 -127 0 - 1 LED FADE FAST - 0,1 sec. SLOW 0 = CUT TIME LINEAR 25,5 sec. 8 BIT FUNCTION DIMMER rel.3 - 06/17 - Studio Due...
- Page 11 DALI 1 DALI 2 ** DALI CONNECTION N.C. ** CONNESSIONE DALI DMX CONNECTION WARNING SIGNAL IMPORTANTE GROUND DATA COMPLEMENT ( , inverted) DATA COMPLEMENT ( , not inverted) * DMX CONNECTION * CONNESSIONE DMX rel.3 - 06/17 - Studio Due...
- Page 12 NORMAL AND MASTER/SLAVE FUNCTIONS / FUNZIONI NORMAL E MASTER/SLAVE NORMAL MASTER/SLAVE Address Address Address Address set-up = SLAVE set-up = SLAVE set-up = SLAVE set-up 3ch set-up 3ch set-up 3ch set-up 3ch Set up = MASTER =C001 =C007 =C010 Terminal Line rel.3 - 06/17 - Studio Due...
-
Page 13: Main Power
E’ possibile assegnare agli apprecchi collegati i canali DMX o utilizzazre la funzione Master/Slave. Il DRS è alimentato a batterie. DMX line XRL - LLT connector Powered through battery MAIN Power rel.3 - 06/17 - Studio Due... - Page 14 Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel.3 - 06/17 - Studio Due...
- Page 15 (OFF, On) Reset (rSEt) Execute a reset of the electronic section Esegue un reset della parte elettronica Format (FrMt) Restore the factory setting (Require confirmation) Ripristina le impostazioni di fabbrica (Viene chiesta conferma) rel.3 - 06/17 - Studio Due...
- Page 16 PHYSICAL / DIMENSIONI rel.3 - 06/17 - Studio Due...
- Page 17 Direttive: and therefore according to essential requirement of Directives: 2004/108/EC – Electromagnetic compatibility 2006/95/EC – Low Voltage directive Data di apposizione PAOLO SENSI Date of marking General Manager 02/10/17 VITERBO, rel.3 - 06/17 - Studio Due...
-
Page 18: Warranty Card
Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.3 - 06/17 - Studio Due... - Page 19 / questa pagina è stata lasciata intenzionalmente bianca rel.3 - 06/17 - Studio Due...
- Page 20 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...
