STUDIO DUE ARCHIBAR SL150/M RDM User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
RDM
monochromatic
white balance
User manual for art. 1842-1844-18441
Manuale d'uso per art. 1842-1844-18441

Advertisement

loading
Need help?

Need help?

Do you have a question about the ARCHIBAR SL150/M RDM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for STUDIO DUE ARCHIBAR SL150/M RDM

Summary of Contents for STUDIO DUE ARCHIBAR SL150/M RDM

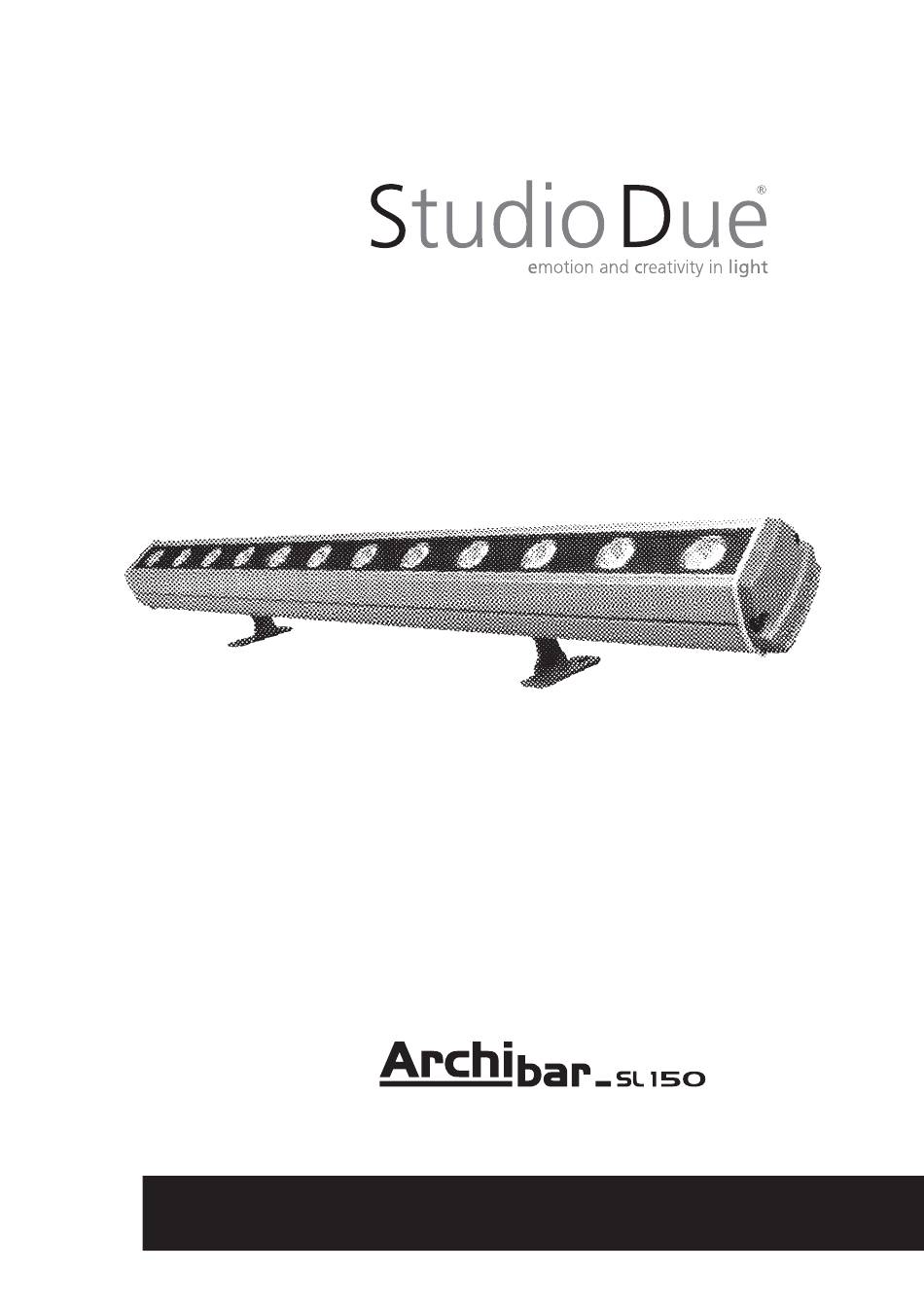

  • Page 1 monochromatic white balance User manual for art. 1842-1844-18441 Manuale d’uso per art. 1842-1844-18441...
  • Page 2 / questa pagina è stata lasciata intenzionalmente bianca rel.2 - 09/18 - Studio Due...
  • Page 3 Page 12 - Example of connections DMX-Controller / Esempi di collegamento DMX-Controller Page 13 - DRS Setup configuration / Configurazione DRS Setup Page 16 - Physical / Dimensioni Page 17 - CE standards / Certificazioni CE Page 19 - Warranty / Garanzia rel.2 - 09/18 - Studio Due...
  • Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.2 - 09/18 - Studio Due...
  • Page 5 • Art. 18441 Archibar SL150/M Monochromatic - Standard 90 cm. (24 LEDs - 12 lenses) PLUG-IN • Art. 1844 Archibar SL150/M RDM Monochromatic - Standard 90 cm. (24 LEDs - 12 lenses) DIMMABLE (On request) • Art. 1842 Archibar SL150/WB RDM White Balance - Standard 90 cm. (12+12 LEDs - 12 lenses) Available in 4 different measures: •...
  • Page 6 55W - 45W (white balance) 37W - 30W (white balance) 74W - 60W (white balance) 92W - 75W (white balance) Voltage range Universal 100 - 240Vac Physical 944x93x115 mm 664x93x115 mm 1212x93x115 mm 1484x93x115 mm Weight 3,8 Kg rel.2 - 09/18 - Studio Due...
  • Page 7 NON PRESENTE nella versione PLUG-IN NOT PRESENT for PLUG-IN version NON PRESENTE nella versione PLUG-IN ø 19mm Male connector Connettore maschio ø 19mm Female connector Connettore femmina SIGNAL Line Neutral MAIN OUT Ground Uscita rete rel.2 - 09/18 - Studio Due...
  • Page 8 (length / lunghezza < 20mt.) MAINS VOLTAGE CROSS SELECTIONAL AREAS 230V 3X1 mm (minimum) Metal Anti-Condensation Valve DMX IN Ingresso DMX ø 19mm Male connector Connettore maschio ø 19mm Female connector Connettore femmina SIGNAL Line Neutral Ground rel.2 - 09/18 - Studio Due...
  • Page 9 120 Ohm DMX output DMX output DMX input DMX input Termination resistor Terminale di linea SHIELD GROUND/RETURN/OV Termination resistor 120 Ohm INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) Terminale di linea ø 14mm connector rel.2 - 09/18 - Studio Due...
  • Page 10 FLASH 0,4Hz / 25Hz RAINBOW - FLASH 0,4Hz / 25Hz OPEN STROBE 128 -255 2 -127 0 - 1 LED FADE FAST - 0,1 sec. SLOW 0 = CUT TIME LINEAR 25,5 sec. 8 BIT FUNCTION DIMMER rel.2 - 09/18 - Studio Due...
  • Page 11 DALI 1 DALI 2 ** DALI CONNECTION N.C. ** CONNESSIONE DALI DMX CONNECTION WARNING SIGNAL IMPORTANTE GROUND DATA COMPLEMENT ( , inverted) DATA COMPLEMENT ( , not inverted) * DMX CONNECTION * CONNESSIONE DMX rel.2 - 09/18 - Studio Due...
  • Page 12 NORMAL AND MASTER/SLAVE FUNCTIONS / FUNZIONI NORMAL E MASTER/SLAVE NORMAL MASTER/SLAVE Address Address Address Address set-up = SLAVE set-up = SLAVE set-up = SLAVE set-up 3ch set-up 3ch set-up 3ch set-up 3ch Set up = MASTER =C001 =C007 =C010 Terminal Line rel.2 - 09/18 - Studio Due...

  • Page 13: Main Power

    E’ possibile assegnare agli apprecchi collegati i canali DMX o utilizzazre la funzione Master/Slave. Il DRS è alimentato a batterie. DMX line XRL - LLT connector Powered through battery MAIN Power RDM console rel.2 - 09/18 - Studio Due...
  • Page 14 Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel.2 - 09/18 - Studio Due...
  • Page 15 (OFF, On) Reset (rSEt) Execute a reset of the electronic section Esegue un reset della parte elettronica Format (FrMt) Restore the factory setting (Require confirmation) Ripristina le impostazioni di fabbrica (Viene chiesta conferma) rel.2 - 09/18 - Studio Due...
  • Page 16 PHYSICAL / DIMENSIONI rel.2 - 09/18 - Studio Due...
  • Page 17 ARCHIBAR SL150 monochromatic IP67 (series: 60-90-120-150cm) codice 1844: Archibar SL150/M RDM dimmable codice 18441: Archibar SL150/M plug-in è conforme alle norme: is in conformity with the standard:...
  • Page 18 Direttive: and therefore according to essential requirement of Directives: 2004/108/EC – Electromagnetic compatibility 2006/95/EC – Low Voltage directive Data di apposizione Date of marking PAOLO SENSI General Manager VITERBO, 13/06/2018 rel.2 - 09/18 - Studio Due...

  • Page 19: Warranty Card

    Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.2 - 09/18 - Studio Due...
  • Page 20 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...

This manual is also suitable for:

Archibar sl150/wb rdm1842184418441
