  • Page 1 Westfalia Bedienungsanleitung Nr. 109879...

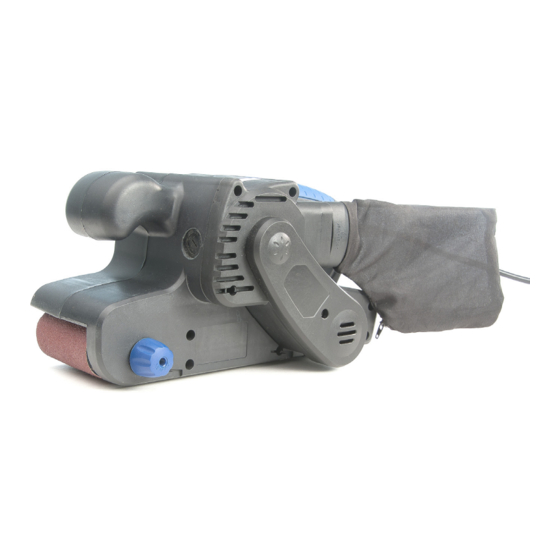

  • Page 2 Bedienungsanleitung Bandschleifer Artikel Nr. 81 80 46 Instruction Manual Belt Sander Article No. 81 80 46...
  • Page 3 Sehr geehrte Damen und Herren Mit diesem Bandschleifer können Sie zahlreiche Schleifarbeiten ausführen. Er ist für Trockenschleifarbeiten vorgesehen und für das Schleifen von Holz, Metall und Farbanstrichen geeignet. Bitte lesen Sie diese Bedienungsanleitung komplett und bewahren Sie sie für späteres Nachlesen gut auf. Bitte beachten Sie die beiliegenden Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und Schäden vorzubeugen.
  • Page 4 Übersicht | Overview...
  • Page 5 Übersicht | Overview Übersicht | Overview Handgriff vorn Front Hand Grip Arretierung für EIN/AUS-Schalter Lock Switch for ON/OFF Switch Handgriff Hand Grip Staubauffangbeutel Dust Collection Bag Anschluss für Staubauffangbeutel Exhaust Connection for Dust Bag Kohlebürstenkappen Carbon Brush Caps Justierrad der Laufrolle Belt Roller Fine Adjustment Knob EIN/AUS-Schalter ON/OFF Trigger...

  • Page 6: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise................Seite 2 Vor der ersten Benutzung ..............Seite 3 Bestimmungsgemäßer Gebrauch ............Seite 3 Schleifpapier auswählen ................ Seite 3 Schleifband auflegen................Seite 3 Staubfangbeutel montieren/abnehmen/entleeren........Seite 3 Bandschleifer ein- und ausschalten ............Seite 4 Betrieb ....................Seite 4 Drehzahlregler..................

  • Page 7: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allge- meinen Sicherheitshinweise sowie folgende Hinweise: Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.

  • Page 8: Vor Der Ersten Benutzung

    Benutzung Vor der ersten Benutzung Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr! Bestimmungsgemäßer Gebrauch Der Bandschleifer ist vorgesehen zum Schleifen von Holz, Kunststoff, Stein, Verbundwerkstoffen, Farben, Spachtelmasse und ähnlichen Werkstoffen. Metall und asbesthaltige Werkstoffe dürfen nicht mit dem Schleifer bearbeitet werden.

  • Page 9: Staubfangbeutel Montieren/Abnehmen/Entleeren

    Benutzung 3. Richten Sie das Schleifband gerade aus, es muss auf beiden Rollen gleich und zentral aufliegen. 4. Klappen Sie den Spannhebel (11) für das Schleifband wieder ganz ein. 5. Schließen Sie den Bandschleifer an das Stromnetz an und schalten Sie das Gerät mit dem EIN/AUS-Schalter (8) ein.

  • Page 10: Drehzahlregler

    Benutzung Entfernen Sie Schleifreste niemals mit der Hand von der behandelten Fläche, benutzen Sie dazu je nach Material und Schleifkorngröße z. B. Handfeger, Tücher oder Bürsten. Drehzahlregler Mit dem Drehzahlregler (9) können Sie die Drehzahl regulieren. Die erforderli- che Drehzahl ist vom Werkstoff und dem verwendeten Schleifband abhängig und sollte durch praktische Versuche ermittelt werden.

  • Page 11: Technische Daten

    Technische Daten Nennspannung 230 V~ Frequenz 50 Hz Nennleistung 950 W Bandgeschwindigkeit 320 m/min (5,3 m/s) Schleifbandabmessung 76 x 533 mm Gesamtgewicht 3,7 kg Schutzklasse Schalldruckpegel 94 dB(A) Schallleistungspegel 105 dB(A) Typisch bewerteter Effektivbeschleunigungswert 3,15 m/s...

  • Page 12: Safety Notes

    Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury: Make sure the voltage corresponds to the type label on the machine. Persons with limited physical, sensorial or mental are not allowed to use the machine, unless they are supervised and brief by a qualified person.

  • Page 13: Before First Use

    Operation Before first Use Unpack the machine and all accessories. Keep packaging material out of reach of children. There is risk of suffocation! Intended Use The belt sander is designed fro sanding wood, plastics, stone, compound material, paints, filler material and similar materials. Metal or materials containing asbestos must not be sanded with this machine.

  • Page 14: Assembly/Disassembly/Emptying The Dust Collection Bag

    Operation 3. Adjust the sanding belt so that it sits evenly over both rollers. Ensure it is correctly centred. 4. To tension the sanding belt for use, push the tension lever (11) back into place. 5. To switch on the machine, connect the power plug to mains power and push the ON/OFF trigger (8).

  • Page 15: Speed Controller

    Operation Never sand magnetic objects! To ensure efficient dust removal, empty the dust collection bag in regular intervals. Never remove sanding dust from the working surface by hand. Always use a tool appropriate for this purpose, such as a hand-brush, cloth or brush, depending on the material and the coarseness of the sanding dust.

  • Page 16: Technical Data

    Technical Data Nominal Voltage 230 V~ Frequency 50 Hz Nominal Power 950 W Belt Speed 320 m/min (5.3 m/s) Belt Dimensions 76 x 533 mm Total Weight 3,7 kg Protection Class Sound Pressure Level 94 dB(A) Sound Power Level 105 dB(A) Typical Weighted Acceleration 3.15 m/s...
  • Page 17 Notizen | Notes...
  • Page 18 EG-Konformitätserklärung Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt Bandschleifer Artikel Nr. 81 80 46 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2004/108/EG Elektromagnetische Verträglichkeit (EMV) 2006/42/EG Maschinen und deren Änderungen festgelegt sind.
  • Page 19 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. © Westfalia 11/11...
