RIGOL
用户手册
RP1003C/RP1004C/RP1005C
电流探头
2016 年 4 月
RIGOL TECHNOLOGIES, INC.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RP1003C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rigol RP1003C

Summary of Contents for Rigol RP1003C

  • Page 1 RIGOL 用户手册 RP1003C/RP1004C/RP1005C 电流探头 2016 年 4 月 RIGOL TECHNOLOGIES, INC.
  • Page 3 商标信息 RIGOL 是北京普源精电科技有限公司的注册商标。 文档编号 UGE19005-1110 声明  本公司产品受中国及其它国家和地区的专利（包括已取得的和正在申请的 专利）保护。  本公司保留改变规格及价格的权利。  本手册提供的信息取代以往出版的所有资料。  本手册提供的信息如有变更，恕不另行通知。  对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因 使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。  产品认证 RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2008 标 准和 ISO14001:2004 标准，并进一步认证本产品符合其它国际标准组织成员的 相关标准。 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com RP1003C/RP1004C/RP1005C 用户手册...

  • Page 4: 一般安全概要

    RIGOL 一般安全概要 注意 本产品符合 IEC 61010 安全标准并在出厂前经过安全测试。 但使用中的任何不当 操作都可能会对操作人员造成伤害甚至危及生命安全，也会对设备造成损坏。因 此，使用本产品之前，请确保理解本手册所述的指导说明和注意事项。 安全术语和符号 使用本产品之前，请仔细阅读如下安全注意事项。 产品上的 符号表示用户在使用相关功能之前须阅读手册中标 有 符号的内容。 手册中的 符号表示重要信息，用户须阅读该内容后才可使用 产品。 产品上的 符号表示仅可测量符合被测电路电压的绝缘导体。 本手册中如下符号表示重要的注意事项或警告信息。 表示不正确的操作将导致极端危害，对操作者造成严重伤害或死 危险 亡。 表示不正确的操作将导致重大危害，对操作者造成严重伤害或死 警告 亡。 表示不正确的操作可能对操作者造成伤害或损坏设备。 注意 备注 表示与设备性能或正确操作相关的建议。 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 5: Table Of Contents

    RIGOL 目录 保证和声明 ....................I 一般安全概要 ..................II 安全术语和符号 ..................II 安全注意事项 ..................IV 服务....................VII 电流探头简介 ..................1 RP1003C/RP1004C部件总览 ............... 2 RP1005C部件总览 ................3 部件说明................... 3 电流探头使用方法 ..................5 测量准备................... 5 消磁和零位调整 ................. 5 测量步骤................... 7 测量过程中需要注意的事项 ..............9 规格......................

  • Page 6: 安全注意事项

    RIGOL 安全注意事项 危险 请勿在裸导体附近测量，否则可能会引起短路或遭受电击。只可在对电路 电压提供充分绝缘的导线处进行测量。 测量含有高频成分的电流时，请参考附录2 最大输入电流与频率的关系。 请勿测量超过额定值的电流。 在高频或强磁环境下使用本产品可能导致产品出现异常发热，进而引起火 灾、设备损坏或烧坏（见规格）。 为避免电击或短路，请遵守如下注意事项。 首先将探头与电源适配器和波形测量仪器连接，然后再将该探头连接 至被测的有源电线。 打开传感器时，请勿将被测导体短接。 测量时，请勿损坏仪器的绝缘层。 为避免电击，连接被测导体前，请确保其绝缘层完好无损。连接时， 请注意不要损坏被测导体的绝缘层。 本产品应与RP1000P电源适配器配合使用。 为避免发生火灾，损坏或烧坏被测对象和设备，测量高频电流或含有 高频成分的电流时请关注如下内容：  涡流损耗可能导致传感器头发热。  介电加热可能导致电缆绝缘层或其它材料发热。 本探头只可连接至断路器的二次侧。此时，断路器可以避免因短路造 成的危害。请勿将本探头连接至断路器的一次侧。此种情况下，短路 时无限制的电流将引起严重事故。 对于与本探头连接的波形测量仪器或其它测量仪器，请确保遵守其所 有操作注意事项。 当测量仪器的输入端口、机箱或其它输入端之间没有绝缘时，请注意 以下几点：如下页图所示，如果信号连接到除本探头所连接的端口之 外的其它输入端口上，请勿将该信号的接地端连接至任何非地电势， 否则短路电流将从接地端流经RP1000P或电流探头，引起电气事故或 损坏电流探头。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 7 RIGOL × RP1003C/RP1004C × RP1005C 警告 请保持仪器干燥，并在测量时保持双手干燥，以免发生电击。 当探头已连接被测导体时，请勿按下消磁开关（DEMAG）执行消磁操作。 否则，可能损坏电路或引起电气事故，进而造成人身伤亡。 确保输入不要超过最大额定电流，以免由于过热而造成设备损坏、短路进 而发生触电危险。 测量带电线路时，为防止触电，请穿戴合适的防护装备，如绝缘手套、长 靴和安全帽等。 注意 为防止损坏探头，在运输和搬运过程中请注意防震和碰撞，特别要避免跌 落。 本探头仅可在室内安装、操作，温度范围在0℃至40℃，相对湿度不大于 80%。 保存或使用仪器时，请勿将仪器放置在阳光直射、高温、潮湿或容易发生 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 8 RIGOL 冷凝的地方，否则，仪器的绝缘性可能会降低从而影响其性能指标，甚至 损坏仪器。 本仪器并非完全防水或防尘，因此，请勿在潮湿或多尘的环境下使用，以 免损坏仪器。 电流传感器头为精密组合件，包含一个模制元件、铁氧体磁芯和霍尔效应 元件。当环境温度突变、受到机械拉力或撞击时，电流传感器可能会损坏。 因此使用时需格外小心。 电流传感器头的齿合面经过了精细的研磨，使用仪器时应格外小心，以免 划伤齿合面，影响探头的性能。 当电流传感器头的齿合面上落有灰尘时，可能会影响测量结果的准确性。 因此，用户需使用干净的软布轻轻擦拭以保持齿合面的清洁。 当电流传感器头的齿合面上落有异物时，可能会产生共振噪音（参考后文 关于共振噪音的介绍）并影响测量结果的准确性。因此，用户需使用干净 的软布轻轻擦拭以保持齿合面的清洁。 请不要过度弯折或拉扯电流传感器电缆和电源电缆，以免损坏电缆。 10. 请勿将静电或其它高压源应用于传感器。否则，可能损坏内部霍尔元件和 电路。 11. 清洁探头时，请使用软布蘸取水或温和溶剂轻轻擦拭。请勿使用苯、酒精、 丙酮、乙醚、酮、稀释剂或汽油等溶剂擦拭。否则，将造成产品变形或褪 色。 12. 接通电源后，除非连接被测导体，其它时间请保持传感器闭合，否则，磁 芯部分的齿合面可能会被划伤。 13. 不使用时请闭合传感器头，以免灰尘堆积到齿合面而影响其夹固性能。 14. 请勿踩踏或挤压电缆，以免损坏电缆的绝缘性。 15. 电缆应远离热源，否则其绝缘层将融化，从而造成导线裸露。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 9 RIGOL 备注 当仪器周围存在强磁场（如变压器和高电流导体附近）或强电磁场（如无线电发 射机附近）时，测量结果可能不正确。 服务 如需返厂维修，请将探头仔细包装以免其在运输过程中发生破损。包装时，请使 用减震材料将探头稳固在包装内。同时，请附上产品故障的详细说明。因运输造 成探头损坏，RIGOL公司恕不负责。 为了保证电流探头可提供指定精度的正确测量结果， 请定期校准探头。 如需校准， 请与RIGOL联系。 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 11: 电流探头简介

    RIGOL 电流探头简介 本电流探头直接与波形测量仪器的 BNC 输入连接器相连，通过传感器头连接被 测导体，可轻松捕获电流波形。 主要特色：  高精度电流检测  简捷的电流测量  宽带频率特点 RP1003C：DC 至 50MHz RP1004C：DC 至 100MHz RP1005C：DC 至 10MHz RP1003C/RP1004C：设计紧凑，允许测量小电流  RP1005C：导体直径较大允许测量大电流   简便的超量程输入保护功能  独创的薄膜霍尔效应元件 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 12: Rp1003C/Rp1004C部件总览

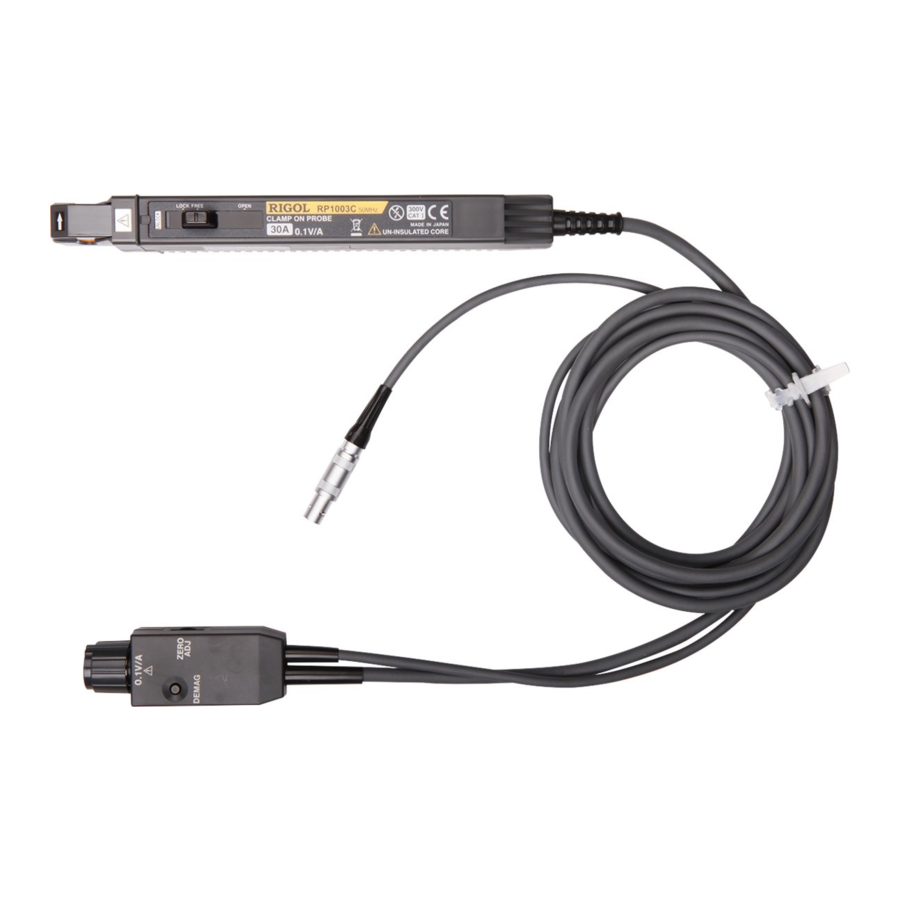

    RIGOL RP1003C/RP1004C 部件总览 终端连接器 3 电流方向标识 传感器 "UNLOCK"标识 电源电缆 传感器电缆 图 1 RP1003C/RP1004C 部件示意图 关于上图中的部件 1 至 7，请参考部件说明。 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 13: Rp1005C部件总览

    RIGOL RP1005C 部件总览 "LOCK"标识 终端连接器 电流方向标识 传感器 电源电缆 传感器电缆 "UNLOCK"标识 图 2 RP1005C 部件示意图 关于上图中的部件 1 至 7，请参考部件说明。 部件说明 滑动开关 用于打开和锁紧电流传感器。测量被测导体时应锁紧电流传感器，以免发 生危险。 对于 RP1003C/RP1004C，滑动开关的一侧标有 OPEN、FREE 和 LOCK 三种 标识，电流传感器的开关状态与滑动开关所处的位置有关： 当滑动开关处于 OPEN 位置时，电流传感器完全打开，此时可将被测  导体连接至电流传感器； 当滑动开关处于 FREE 位置时，电流传感器处于闭合状态但未锁紧；  RP1003C/RP1004C/RP1005C 用户手册...
  • Page 14 零位调整表盘（ZERO ADJ） 使用零位调整表盘可以修正由于仪器的直流电压偏移或温度漂移产生的影 响。开始测量时，执行完消磁操作后，应该进行调零，将基线调整至零位。 粗调调整器（仅适用于 RP1003C/RP1004C） 仅当无法在零位调整表盘范围内进行调节时使用。 可以使用绝缘螺丝刀 （如 陶瓷螺丝刀）通过该调整器进行调节。 输出连接器 被测导体的电流波形将以恒定的增益通过该连接器输出至波形测量仪器。 该输出连接器可连接至波形测量仪器的 BNC 输入连接器。 备注 因电流探头输出阻抗为 25Ω （RP1003C/RP1004C） 或 7Ω （RP1005C） ，  因此，本电流探头只可与输入阻抗至少为 1 MΩ 的波形测量仪器相连 接。若使用输入阻抗为 50Ω 的波形测量仪器进行测量，则会导致测量 结果不准确。 若使用 BNC 转香蕉插头或其它类似连接器连接除 BNC 连接器之外的  输入端口，请注意保证极性正确。  转动输出连接器的卡圈，并检查卡圈是否锁紧。...

  • Page 15: 电流探头使用方法

    RIGOL 电流探头使用方法 使用电流探头执行测量之前，请仔细阅读安全注意事项一节。 测量准备 准备一台 RP1000P 电源适配器和一台波形测量仪器。 注意 打开电源适配器之前， 请确保所使用的电源电压与电源适配器后面板上所标 注的供电电压相匹配。若不匹配，则可能会损坏电源适配器，并发生电气事 故。 关闭电源适配器的开关，将电源适配器连接至交流电源。 将电流探头的电源插头连接至电源适配器。 打开电源适配器的开关，并检查电源指示灯是否点亮。 打开电流探头后，请等待至少30分钟。刚接通电源时，由于预热等因素， 将产生明显的零点漂移，因此，为保证测量的准确性，执行测量前，应将 电流探头预热30分钟以上。 消磁和零位调整 如果波形测量仪器的输入为地电平，应将其基线调整至零位。 将波形测量仪器的输入耦合设置为直流。 将电流探头的输出连接器连接至波形测量仪器的输入端。转动输出连接器 的卡圈，如下图所示，并检查卡圈是否锁紧。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 16 若使用 BNC 转香蕉插头或其它类似连接器连接除 BNC 连接器之外的  输入端，请注意保证极性正确。  当电流探头的电流传感器连接被测导体时，请勿进行消磁操作，因为 消磁操作会导致电流流入导体，可能会损坏被测电路的器件。 消磁 × RP1003C/RP1004C 消磁 × RP1005C  鉴于上述考虑， 为电流探头供电前， 请确保电流探头未连接被测导体。 接通电流探头的电源将产生消磁波形。 请确保电流传感器处于锁紧状态（对于 RP1003C/RP1004C，滑动开关应处 于 LOCK 位置； 对于 RP1005C， 滑动开关上面显示 LOCK 标识且无 UNLOCK 标识显示）。 按下终端连接器上的消磁开关（DEMAG）。 拨动终端连接器上的零位调整表盘，将基线调至零位。 备注 对于 RP1003C/RP1004C，当无法实现步骤 6 中所提及的零位调整，可以通 过粗调调整器将基线调整至零位调整表盘可调节的范围内。 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 17: 测量步骤

    RIGOL 调整粗调调整器时，请勿用力过大，否则，可能导致调整器脱落。请使用 符合如下要求的一字螺丝刀：螺丝刀头由陶瓷等非导电物质制成，厚 0.4mm，宽 1.8mm，长度不小于 10mm。 测量步骤 检查并确保测量系统安全且上述准备工作已就绪。 按照下图箭头所示方向拨动滑动开关打开电流传感器（对于 RP1003C/RP1004C，滑动开关处于 OPEN 位置；对于 RP1005C，滑动开关 上面显示 UNLOCK 标识，LOCK 标识消失）。 滑动开关 调整电流传感器，使其电流方向标识与待测导体中的电流方向一致，使用 电流传感器连接待测导体，并使待测导体位于孔中心。 按照下图箭头所示方向拨动滑动开关将电流传感器锁紧（对于 RP1003C/RP1004C，滑动开关应处于 LOCK 位置；对于 RP1005C，首先应 该上下按压电流探头闭合电流传感器，然后拨动滑动开关直至上面显示 LOCK 标识，UNLOCK 标识消失）。 滑动开关 此时，您可以查看电流波形。RP1003C/RP1004C 的输出增益为 0.1V/A， RP1005C 的增益为 0.01V/A。您可以通过波形测量仪器的电压灵敏度计算 出电流灵敏度。例如，对于 RP1003C，波形测量仪器的电压灵敏度为 10mV/div，则电流灵敏度为(10mV/div)/(0.1V/A)=100mA/div。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 18 RIGOL 备注  使用电流探头时，请注意，两个已连接被测导体的探头可能不可同时 连接到 RP1000P 电源适配器，具体取决于被测电流。  电流探头的电流消耗取决于被测电流。在一个电源适配器上同时连接 多个电流探头时，请确保连接至电源适配器上的电流探头的电流消耗 总量不超过电源适配器的额定输出电流。下图为输出电流与电流消耗 之间的关系曲线： RP1003C RP1004C RP1003C/RP1004C/RP1005C 用户手册...

  • Page 19: 测量过程中需要注意的事项

    RIGOL RP1005C 注：电流消耗为正负电流消耗代数和。 测量过程中需要注意的事项 注意 最大连续输入范围是基于测量过程中仪器内部所产生的热量而定的。注意： 输入电流不可超过该范围，否则可能损坏电流探头。 参考附录 2 最大输入电流与频率的关系。最大额定电流为标准条件下正弦 波输入时的推荐值。当环境温度增加或被测电流含有其它频率成分时将增 加自发热。因此，即使电流探头工作在低于额定电流的条件下，也可能由 于自发热而损坏。 如果输入电流超出最大连续输入范围，可能导致仪器内部温度过高而启动 内置的保护电路功能，该功能会阻碍正常的输出。此时，请立即断开电流 传感器与被测导体的连接或将输入电流降低至 0，待电流传感器充分冷却 后，方可重新进行操作。 测量 1kHz 以上（含）的电流将导致电流传感器头温度上升。发生此现象是 因为传感头的自发热。在这种情况下，内置的保护电路功能不会被激活。 请注意避免事故发生，如灼伤、短路及设备损坏。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 20 RIGOL 即使输入电流未超出额定连续输入范围，但长时间的连续输入也会启动保 护电路功能以避免电流传感器发热引起的设备损坏。 当环境温度过高时，即使输入电流低于额定连续输入范围，也可能会启动 内置的保护电路功能。 如果输入电流多次超出额定最大连续输入范围而使保护电路反复启动，将 会造成设备损坏。 最大输入范围由最大连续输入范围确定，也由最大峰值电流值确定。请确 保输入不大于最大连续输入有效值范围。 由于周围导体中的电流可能会使电流传感器温度升高，因此，请勿将带有 10kHz 或更高频率电流的导体放在电流传感器头周围，以免损坏电流传感 器，如下图所示。 RP1003C/RP1004C RP1005C 10. 请使用滑动开关打开电流传感器头。对于 RP1003C/RP1004C，传感头锁紧 时，如果其上芯被强制打开，则有可能损坏滑动开关的内部结构。 上芯 备注 刚接通电源时，由于自发热，将产生明显的零点漂移，因此，为防止这种 情况的发生，进行测量前，应将电流探头预热 30 分钟以上。 执行连续测量时，请注意由于环境温度等因素而引起的零点漂移。 在某些情况下，将电源插头连接至通电的电源适配器时，可能会产生震荡， 该情况不属于仪器故障，可通过开关传感器的卡钳消除震荡并使操作恢复 正常。 RP1003C/RP1004C/RP1005C 用户手册...
  • Page 21 RIGOL 基于被测电流的幅值和频率，传感器头可能会产生共振噪音。消磁过程中 也可能产生共振噪音。这不属于仪器故障。 若电流传感器头的齿合面沾有异物，这将在电流传感器的上层和下层之间 产生微小缝隙，这种情况下，电流传感器头将产生共振噪音。因此，请在 测量之前使用本手册所述清洁方法清除齿合面上的所有异物。 使用过程中，若共振噪音的音量增大，表示电流传感器的上层和下层之间 的缝隙变大。因此，电流传感器的特性将改变。此时，建议您校准探头。 按下消磁开关（DEMAG）将从探头输出一个消磁波形。该波形可能并不以 零电压线对称，该情况不属于仪器故障。 请将被测导体连接至电流传感器的钳孔中心，否则，将影响测试结果。 执行电流测量时，请确保传感器头已锁紧（对于 RP1003C/RP1004C，滑动 开关应处于 LOCK 位置；对于 RP1005C，首先应该上下按压电流探头闭合 电流传感器，然后拨动滑动开关直至上面显示 LOCK 标识，UNLOCK 标识 消失）。若电流传感器没有完全闭合，将无法得到准确的测量结果。 10. 当仪器周围存在强磁场（如变压器和高电流导体附近）或强电磁场（如无 线电发射机附近）时，测量结果可能不正确。 11. 频率较高时，共模噪声可能会影响电路高压端的测量。此情况下，降低波形 测量仪器的频率范围或连接电路的低压端。 × 高 高 × 信号源 信号源 负载 负载 √ √ 低 低...

  • Page 22: Rp1003C/Rp1004C

    RIGOL 规格 当仪器在规定的操作温度（23℃±5℃）下连续运行 30 分钟以上时，以下指标可 以得到保证。 RP1003C/RP1004C RP1003C：DC 至 50MHz(-3dB)，参考附录 1 幅频 特性(RP1003C) 带宽 RP1004C：DC 至 100MHz(-3dB)，参考附录 1 幅频 特性(RP1004C) RP1003C：≤7ns 上升时间 RP1004C：≤3.5ns 30Arms，参考附录 2 最大输入电流与频率的关系 最大连续输入范围 (RP1003C/RP1004C) 50A 峰值，非连续 最大峰值电流值 0.1V/A 增益 ±1.0%rdg±1mV，≤30Arms ±2.0%rdg，≤50A 峰值 幅度精度 （DC，45Hz 至 66Hz，输入在最大连续输入范围内）...

  • Page 23: Rp1005C

    1 年（开/关次数最多可达 1 万次） 精度保证期 ≤150mA（DC 或 60Hz，400A/m 磁场） 外部磁场影响 20mm 可测量导体直径 可测量导体 绝缘导体 传感器电缆：约 2m 电缆长度 电源电缆：约 1m 传感器：约 176W X 69H X 27Dmm 外部尺寸 终端连接器：约 27H X 55W X 18Dmm 约 500g 重量 附件 用户手册，探头包 EN61010 安规 EN61326 RP1003C/RP1004C/RP1005C 用户手册...

  • Page 24: 附录 1 幅频特性

    RIGOL 附录 附录 1 幅频特性 RP1003C RP1004C RP1003C/RP1004C/RP1005C 用户手册...

  • Page 25: 附录 2 最大输入电流与频率的关系

    RIGOL RP1005C 附录 2 最大输入电流与频率的关系 RP1003C RP1003C/RP1004C/RP1005C 用户手册...
  • Page 26 RIGOL RP1004C RP1005C RP1003C/RP1004C/RP1005C 用户手册...

  • Page 27: 附录 3 输入阻抗（典型

    RIGOL 附录 3 输入阻抗（典型） RP1003C RP1004C RP1003C/RP1004C/RP1005C 用户手册...
  • Page 28 RIGOL RP1005C RP1003C/RP1004C/RP1005C 用户手册...
  • Page 29 RIGOL User’s Guide RP1003C/RP1004C/RP1005C Current Probe Apr. 2016 RIGOL TECHNOLOGIES, INC.
  • Page 31 RIGOL products are covered by P.R.C. and foreign patents, issued and  pending. RIGOL reserves the right to modify or change parts of or all the  specifications and pricing policies at the company’s sole decision. Information in this publication replaces all previously released materials.

  • Page 32: General Safety Summary

    WARNING user. Indicates that incorrect operation presents a possibility CAUTION of injury to the user or damage to the device. Indicates advisory items related to performance or NOTE correct operation of the device. RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 33 Safety Terms and Symbols ..............II Safety Precautions ................IV Service ....................VII Current Probe Overview ............... 1 RP1003C/RP1004C Parts Overview ............2 RP1005C Parts Overview ..............3 Parts Introductions ................4 To Use the Current Probe ..............5 Preparations for Measurement ............5 Demagnetizing and Zero Adjustment ...........

  • Page 34: Safety Precautions

    Connections should never be made to the primary side of a breaker, because unrestricted current flow could cause a serious accident if a short circuit occurs. RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 35 Doing so could damage the circuitry or cause an accident that might result in injury or death. Ensure that the input does not exceed the maximum rated current to RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 36 (refer to the introduction about resonant soundresonant sound) and degrade measurement, so it should be cleaned by gently wiping with a soft cloth. To avoid damaging the sensor cable and power supply cable, do not bend or pull the cables. RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 37: Service

    When sending the device for repair, pack carefully to prevent damage in transit. Include cushioning material so the device cannot move within the package. Be sure to include details of the problem. RIGOL cannot be responsible for damage that occurs during shipment.

  • Page 39: Current Probe Overview

     Broadband frequency characteristics  RP1003C: DC to 50MHz RP1004C: DC to 100MHz RP1005C: DC to 10MHz RP1003C/RP1004C: Compact design, permits measurement of low current  levels RP1005C: Large diameter allows high-current measurements  Easy protect function at excessive input ...

  • Page 40: Rp1003C/Rp1004C Parts Overview

    RIGOL RP1003C/RP1004C Parts Overview Sensor Current Direction Indication Terminator "UNLOCK" Indication Power Supply Cable Sensor Cable Figure 1 RP1003C/RP1004C Parts For the parts from 1 to 7 noted in the above figure, please refer to Parts Introductions. RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 41: Rp1005C Parts Overview

    RP1005C Parts Overview Current Direction "LOCK" Indication Indication Terminator Sensor Power Supply Cable Sensor Cable "UNLOCK" Indication Figure 2 RP1005C Parts For the parts from 1 to 7 noted in the above figure, please refer to Parts Introductions. RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 42: Parts Introductions

    For RP1003C/RP1004C, there are OPEN, FREE and LOCK indications on one side of the slide switch. The on/off status of the current sensor is related to the position of the slide switch.

  • Page 43: To Use The Current Probe

    Connect to the BNC input connector of the waveform measuring instrument. Note: Since the output resistance is 25Ω (RP1003C/RP1004C) or 7Ω  (RP1005C), the device must be used with a waveform measurement instrument that has an input impedance of at least 1 MΩ. Accurate measurement is not possible with waveform measurement instruments that have an input resistance of 50Ω.

  • Page 44: Demagnetizing And Zero Adjustment

    Collar CAUTION When disconnecting the output connector, be sure to release the  lock before pulling off the connector. Forcibly pulling the connector without releasing the lock, or pulling on the cable, can damage the terminator. RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 45 Demagnetized waveforms are generated when supplying electric power. Make sure the current sensor is locked (for RP1003C and RP1004C, the slide switch should be at the LOCK position; for RP1005C, LOCK should be displayed on the slide switch and UNLOCK should disappear).

  • Page 46: Measurement Procedure

    Open the current sensor by pushing the slide switch in the direction of the arrow as shown in the figure below (for RP1003C/RP1004C, the slide switch should be at the OPEN position; for RP1005C, UNLOCK should be displayed on the slide switch and LOCK should disappear).
  • Page 47 The figure below is the relation curve between the output current and current consumption. RP1003C RP1004C RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 48: Precautions For Measurement

    If this happens, remove the input immediately (remove the sensor from the conductor being measured, or reduce the input current to zero). Wait until the sensor has had sufficient time to cool before resuming operation. RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 49 RP1005C 10. When opening the sensor head of the probe, be sure to operate with the opening lever. For RP1003C/RP1004C, if an upper core is forced to open, when the sensor head is locked, the open-close mechanism can be damaged.
  • Page 50 When carrying out measurement, make sure the sensor head is locked (for RP1003C/RP1004C, the slide switch should be at the LOCK position; for RP1005C, press the slider on the sensor head until the "UNLOCK" RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 51 If this occurs, reduce the frequency range of the waveform measuring instrument, or clamp onto the low-voltage side of the circuit, as appropriate. × High High × Signal Signal Source Source Load Load √ √ RP1003C/RP1004C RP1005C RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 52: Specifications

    RIGOL Specifications When the device works for at least 30 minutes at 23°C±5°C, the following specifications can be guaranteed. RP1003C/RP1004C RP1003C: DC to 50MHz (-3dB), refer to Appendix 1 Amplitude-frequency Characteristics (RP1003C) Bandwidth RP1004C: DC to 100MHz (-3dB), refer to...

  • Page 53: Rp1005C

    RIGOL Humidity Range Location for Use Indoor, altitude up to 2000m, Pollution Degree 2 RP1003C: ≤20 mA (DC and 60 Hz, Magnetic field of Effect of External 400 A/m) Magnetic Fields RP1004C: ≤5 mA (DC and 60 Hz, Magnetic field of 400 A/m)
  • Page 54 Cable lengths Power supply cable: Approx. 1 m External Sensor: Approx. 176W X 69H X 27D mm dimensions Terminator: Approx. 27H X 55W X 18D mm Mass Approx. 500g Accessories User's Guide, Probe Case Safety EN61010 EN61326 RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 55: Appendix

    RIGOL Appendix Appendix 1 Amplitude-frequency Characteristics RP1003C RP1004C RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 56: Appendix 2 Relation Between Max Input Current And Frequency

    RIGOL RP1005C Appendix 2 Relation between Max Input Current and Frequency RP1003C RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 57 RIGOL RP1004C RP1005C RP1003C/RP1004C/RP1005C User’s Guide...

  • Page 58: Appendix 3 Input Impedance (Typical)

    RIGOL Appendix 3 Input Impedance (Typical) RP1003C RP1004C RP1003C/RP1004C/RP1005C User’s Guide...
  • Page 59 RIGOL RP1005C RP1003C/RP1004C/RP1005C User’s Guide...
