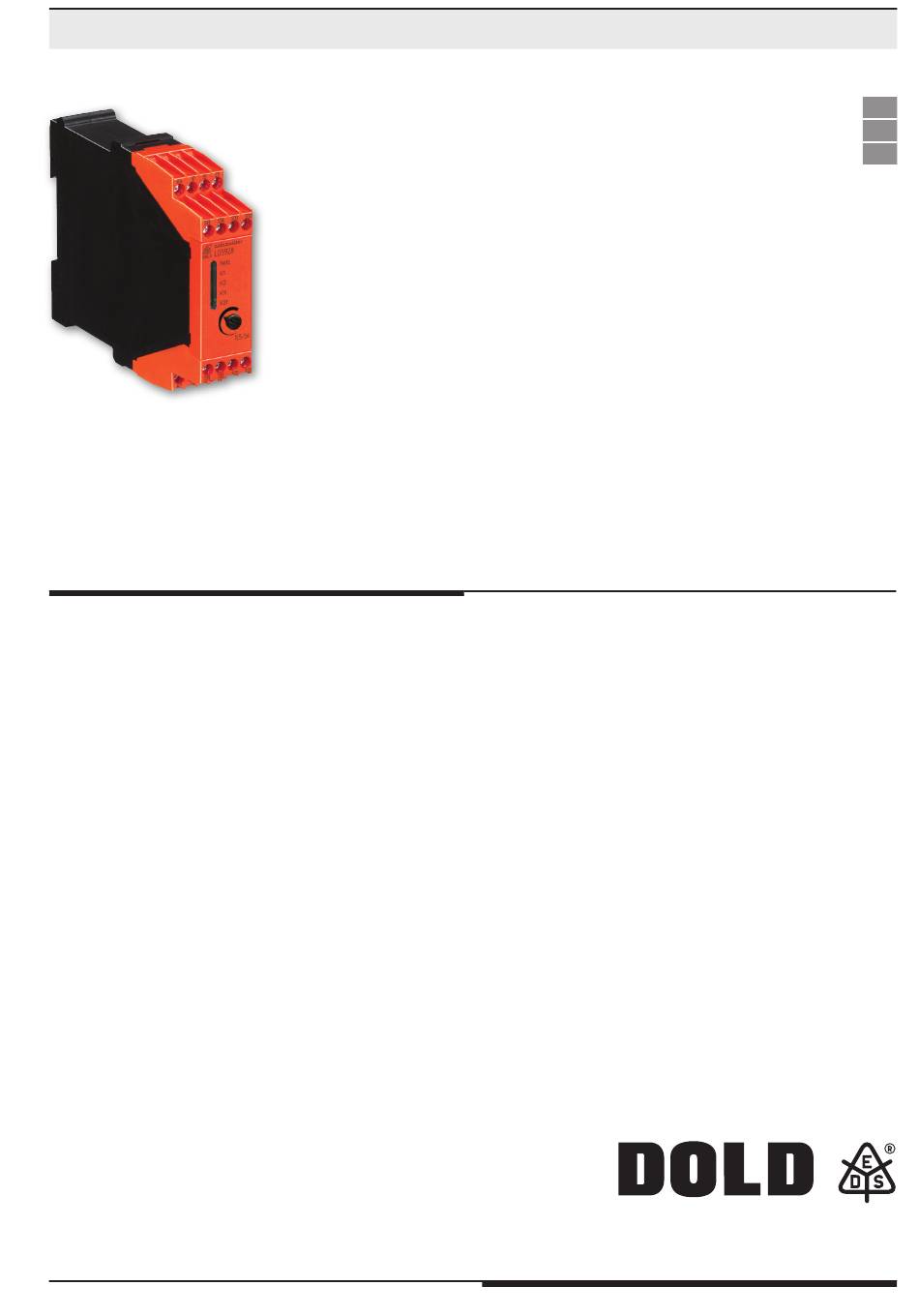

- Page 1 DEUTSCH SAFEMASTER Not-Aus-Modul mit Zeitverzögerung LG 5928 Original E. DOLD & SÖHNE KG Postfach 1251 • 78114 Furtwangen • Deutschland Telefon +49 7723 6540 • Fax +49 7723 654356 0264221 dold-relays@dold.com • www.dold.com LG 5928 / 13.12.18 de / 047A...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Symbol- und Hinweiserklärung ............................3 Allgemeine Hinweise ................................3 Bestimmungsgemäße Verwendung ...........................3 Sicherheitshinweise ................................3 Funktionsdiagramm ................................5 Blockschaltbilder ................................5 Zulassungen und Kennzeichen ............................5 Anwendungen ..................................5 Geräteanzeigen .................................5 Schaltbilder ..................................6 Anschlussklemmen ................................6 Hinweise ....................................6 Technische Daten ................................6 Technische Daten ................................7 UL-Daten ...................................7 Standardtype ..................................7 Bestellbeispiel ..................................7 Vorgehen bei Störungen ..............................8 Wartung und Instandsetzung .............................8... -
Page 3: Symbol- Und Hinweiserklärung
Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. • Wird der Leitungsschluss beim bestromten Gerät beseitigt, schaltet DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder das Gerät durch. Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das •... - Page 4 LG 5928 / 13.12.18 de / 047A...
-
Page 5: Funktionsdiagramm
Sicherheitstechnik SAFEMASTER Not-Aus-Modul mit Zeitverzögerung LG 5928 Ihre Vorteile • kompakt, flexibel und sehr sicher • kurze Reaktionszeit • ideal für Projektierung nach neuen sicherheitstechnischen Normen Merkmale • entspricht - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 - Safety Integrity Level (SIL) 3 nach IEC/EN 61508 und IEC/EN 61511 •... -
Page 6: Schaltbilder
Anschlussklemmen Technische Daten Zeitverzögerung t Klemmenbezeichnung Signalbeschreibung (rückfallverzögert): Für den Zeitablauf ist die Spannungs- A1(+) + / L versorgung erforderlich A2 (-) - / N Zeitbereiche: 0,1 ... 3,0 ... 30 s S11, S21, S13, S33 Steuerausgänge 0,3 ... 6,0 ... 60 s S12, S22, S32, S34 Steuereingänge... -
Page 7: Technische Daten
UL-Daten Varianten Die Sicherheitsfunktionen des Gerätes wurden nicht durch die UL LG 5928.41/61: mit einstellbarer Zeitverzögerung untersucht. Die Zulassung bezieht sich auf die Forderungen des und zwei redundanten Zeitstufen Standards UL508, “general use applications“ zum Abschalten der beiden Zeit- relais K1t und K2t. Nennspannung U DC 24 V Jede Zeitstufe steuert ein Zeitrelais an... -
Page 8: Vorgehen Bei Störungen
Kennlinien Vorgehen bei Störungen Fehler mögliche Ursache LED "Netz" leuchtet nicht - Versorgungsspannung A1/A2 nicht angeschlossen LED "K1" leuchtet - Sicherheitsrelais K1 ist verschweißt aber "K2" nicht (Gerät austauschen) - Es hat eine 1-kanalige Abschaltung an S12 stattgefunden (Kanal an S22 bzw. -
Page 9: Anwendungsbeispiele
Anwendungsbeispiel Not- Not- A1(+) S11 A1(+) S11 LG5928.41 LG5928.41 A2(-) A2(-) M9841_b M9842_c Einkanalige Not-Aus-Schaltung. Diese Schaltung hat keine Redundanz im Kontaktverstärkung durch externe Schütze, zweikanalig. Not-Aus-Befehlsgeberkreis. Bei Schaltströmen > 8 A bzw. 6 A können die Ausgangskontakte durch Geeignet bis SIL2, Performance Level d, Kat. 3 externe Schütze mit zwangsgeführten Kontakten verstärkt werden. -
Page 10: Anwendungsbeispiele
E. DOLD & SÖHNE KG • D-78114 Furtwangen • Postfach 1251 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com LG 5928 / 13.12.18 de / 047A... - Page 11 Emergency Stop Module with time delay LG 5928 Translation of the original instructions E. DOLD & SÖHNE KG P.O. Box 1251 • D-78114 Furtwangen • Germany Tel: +49 7723 6540 • Fax +49 7723 654356 0264221 dold-relays@dold.com • www.dold.com LG 5928 / 13.12.18 en / 047A...
- Page 12 Contents Symbol and Notes Statement ............................13 General Notes .................................13 Designated Use ................................13 Safety Notes ..................................13 Function Diagram ................................15 Block Diagrams ................................15 Approvals and Markings ..............................15 Applications ..................................15 Indicators ..................................15 Circuit Diagrams ................................16 Connection Terminals ..............................16 Notes ....................................16 Technical Data .................................16 Technical Data .................................17 UL-Data ...................................17 Standard Type ..................................17...
-
Page 13: Symbol And Notes Statement
DOLD. The total concept of the control system into • Opening the device or implementing unauthorized changes voids any which the device is integrated must be validated by the user. DOLD also... - Page 14 LG 5928 / 13.12.18 en / 047A...
-
Page 15: Function Diagram
Safety Technique SAFEMASTER Emergency Stop Module With Time Delay LG 5928 Your advantage • Compact, flexible and safe • Short response time • Ideal for designs according to the new safety standards Features • According to - Performance Level (PL) e and category 4 to EN ISO 13849-1 - SIL Claimed Level (SIL CL) 3 to IEC/EN 62061 - Safety Integrity Level (SIL) 3 to IEC/EN 61508 and IEC/EN 61511 •... -
Page 16: Connection Terminals
Connection Terminals Technical Data Time delay tv Terminal designation Signal description (release delayed): Auxilary supply must be connected for A1(+) + / L time delay A2 (-) - / N Time ranges: S11, S21, S13, S33 Inputs 0.1 ... 3.0 ... 30 s 0.3 ... -
Page 17: Technical Data
UL-Data Variants LG 5928.41/61: with redundant time circuits to dis- The safety functions were not evaluated by UL. Listing is accom- plished according to requirements of Standard UL 508, “general use connect K1t and K2t, adjustable time. applications” Each time circuit operats one output relay Nominal voltage U DC 24 V LG 5928.41/001/61:... -
Page 18: Troubleshooting
Characteristics Troubleshooting Failure Potential cause LED "Power" does not light up Power supply A1/A2 not connected LED "K1" lights up, - Safety relay K1 is welded but "K2" remains off (replace device) - A 1-channel switch-off occurred on S12 (switch channel off on S22 e. -
Page 19: Application Examples
Application Examples Emergency stop Emergency stop A1(+) S11 LG5928.41 LG5928.41 A2(-) M9976_b M9975_c Single channel emergency stop circuit. This circuit does not have any Contact reinforcement by external contactors, 2-channel controlled. The redundancy in the emergency-stop control circuit. output contacts can be reinforced by external contactors with forcibly gui- Suited up to SIL2, Performance Level d, Cat. -
Page 20: Application Examples
E. DOLD & SÖHNE KG • D-78114 Furtwangen • PO Box 1251 • Telephone (+49) 77 23 / 654-0 • Telefax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com LG 5928 / 13.12.18 en / 047A... - Page 21 Modules d'arrêt d'urgence avec temporisation LG 5928 Traduction de la notice originale E. DOLD & SÖHNE KG B.P. 1251 • 78114 Furtwangen • Allemagne Tél. +49 7723 6540 • Fax +49 7723 654356 0264221 dold-relays@dold.com • www.dold.com LG 5928 / 13.12.18 fr / 047A...
- Page 22 Tables des matières Explication des symboles et remarques ..........................23 Remarques ..................................23 Usage approprié ................................23 Consignes de sécurité ..............................23 Diagramme de fonctionnement ............................25 Schéma-bloc ..................................25 Homologations et sigles ..............................25 Utilisations ..................................25 Affichages ..................................25 Schémas ..................................26 Borniers ...................................26 Remarques ..................................26 Caractéristiques techniques ............................26 Caractéristiques techniques ............................27 Données UL ..................................27 Versions standard ................................27...
-
Page 23: Explication Des Symboles Et Remarques
Selon IEC/EN 60 204-1 Art. 9.2.5.4.2 il est interdit d’effectuer un re- chine. DOLD n'est pas en mesure de garantir toutes les caractéristiques démarrage automatique après un Arrêt d’urgence. Losqu’un démarrage d'une installation ou d'une machine dont la conception lui échappe. - Page 24 LG 5928 / 13.12.18 fr / 047A...
-
Page 25: Diagramme De Fonctionnement
Technique de sécurité SAFEMASTER Module d'arrêt d'urgence avec temporisation LG 5928 Avantages • Compact, sécuritaire et flexible. • Temps de réaction bref • Idéal pour la planification selon les nouvelles normes sécuritaires Propriétés • satisfait aux exigences: - Valeur limite SIL demandée (SIL CL) 3 selon IEC EN 62061 - Performance Level (PL) e selon DIN EN ISO 13849-1 - Safety Integrity Level (SIL 3) selon IEC/EN 61508 et IEC/EN 61511 •... -
Page 26: Schémas
Borniers Caractéristiques techniques Temporisation t Numérotation des bornes Description (retardée à la chute): La tension d'alimentation est nécessaire A1(+) + / L pour le déroulement de la temporisation. Plages de temps: A2 (-) - / N 0,1 ... 3,0 ... 30 s S11, S21, S13, S33 Entrées de contrôle... -
Page 27: Caractéristiques Techniques
Données UL Variantes LG 5928.41/61: avec temporisations réglables et deux Les fonctions sécuritaires de l‘appareil n‘ont pas été analysées par UL. Le sujet de l‘homologation est la conformité aux standards circuits temporisés redondants K1t et K2t. UL 508, „ general use applications“ Chaque temporisation commandant un relais de sortie. -
Page 28: Diagnostics Des Défauts
Diagnostics des défauts Courbes caractéristiques Défaut Cause possible DEL "réseau" ne s'allume pas L'alimentation n'est pas connectée La DEL "K1" s'allume, - Les contacts du relais K1 sont soudés mais pas "K2" (remplacer l'appareil) - Le déclenchement d'un canal s'est produit sur S12 (déclencher le canal sur S22 ou S32) La DEL "K2"... -
Page 29: Exemples D'utilisation
Exemples d‘applications arrêt arrêt d’urgence marche arrêt d’urgence marche A1(+) S11 S22 S21 A1(+) S11 LG5928.41 LG5928.41 A2(-) A2(-) M10089_a M10090_b Couplage d'arrêt d'urgence à un canal. Ce couplage n'a pas de redon- Amplification des contacts sur deux canaux avec contacteurs externes. dance dans le circuit des émetteurs d'ordres d'arrêt d'urgence. -
Page 30: Exemples D'utilisation
E. DOLD & SÖHNE KG • D-78114 Furtwangen • B.P. 1251 • Téléphone (+49) 77 23 / 654-0 • Téléfax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com LG 5928 / 13.12.18 fr / 047A... -
Page 31: Beschriftung Und Anschlüsse
Beschriftung und Anschlüsse Labeling and connections Marquage et raccordements M10465 M10467 M10466 ø 4 mm / PZ 1 ø 4 mm / PZ 1 DIN 5264-A; 0,5 x 3 0,8 Nm 0,8 Nm 7 LB. IN 7 LB. IN A = 8 mm A = 8 mm A = 10 ... -
Page 32: Maßbild (Maße In Mm)
Maßbild (Maße in mm) Dimensions (dimensions in mm) Dimensions (dimensions en mm) LG 5928 22,5 LG 5928 PS 22,5 LG 5928 PC 22,5 Montage / Demontage der PS / PC-Klemmenblöcke Mounting / disassembly of the PS / PC-terminal blocks Montage / Démontage des borniers PS / PC Demontage der steckbaren Klemmenblöcke (Stecker) 1. -
Page 33: Sicherheitstechnische Kenndaten
Sicherheitstechnische Kenndaten (nur Sofortkontakte) Sicherheitstechnische Kenndaten (nur verzögerte Kontakte) Safety related data (only instantaneous contacts) Safety related data (only delayed contacts) Données techniques sécuritaires (contact instantané) Données techniques sécuritaires (contact retardée) EN ISO 13849-1: EN ISO 13849-1: Kategorie / Category: Kategorie / Category: MTTF 351,8... -
Page 34: Eg-Konformitätserklärung
EG-Konformitätserklärung CE-Declaration of Conformity Déclaration de conformité européenne LG 5928 / 13.12.18 de / en / fr / 047A... -
Page 35: Notizen
Notizen Notice Note LG 5928 / 13.12.18 de / en / fr / 047A... - Page 36 E. DOLD & SÖHNE KG • D-78114 Furtwangen • Bregstraße 18 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com LG 5928 / 13.12.18 de / en / fr / 047A...
