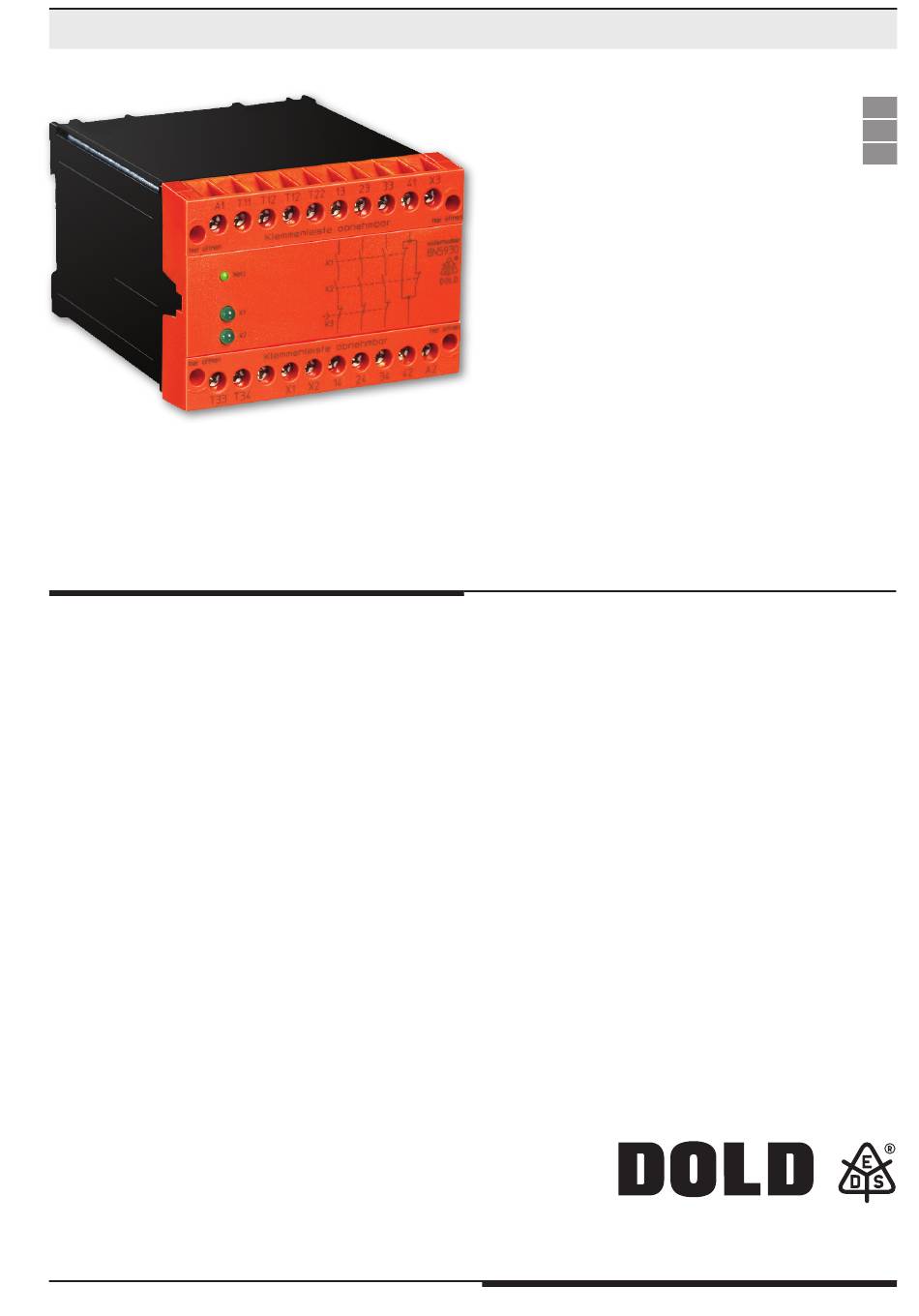

Datenblatt / Betriebsanleitung
0266337

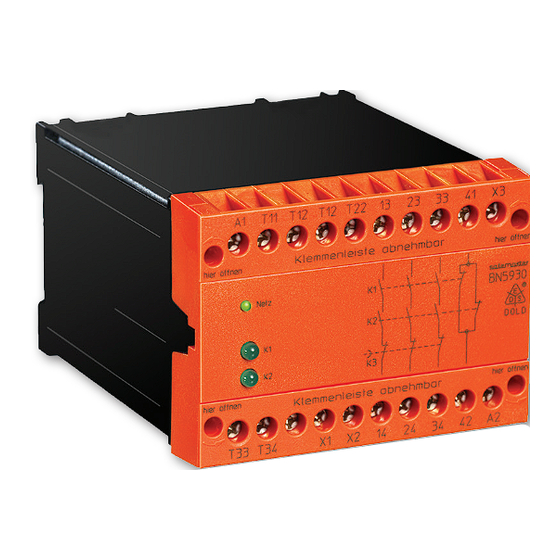

SAFEMASTER
Not-Aus-Modul
BN 5930.48/203,
BN 5930.48/204
Original
E. DOLD & SÖHNE KG
Postfach 1251 • 78114 Furtwangen • Deutschland
Telefon +49 7723 6540 • Fax +49 7723 654356
dold-relays@dold.com • www.dold.com
1
DEUTSCH
DE
EN
FR
BN 5930.48/203, /204 / 22.01.19 de / 106A
Advertisement
Chapters
Table of Contents
Related Manuals for DOLD SAFEMASTER BN 5930.48/203
Summary of Contents for DOLD SAFEMASTER BN 5930.48/203
- Page 1 SAFEMASTER Not-Aus-Modul BN 5930.48/203, BN 5930.48/204 Original E. DOLD & SÖHNE KG Postfach 1251 • 78114 Furtwangen • Deutschland Telefon +49 7723 6540 • Fax +49 7723 654356 0266337 dold-relays@dold.com • www.dold.com BN 5930.48/203, /204 / 22.01.19 de / 106A...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Symbol- und Hinweiserklärung ............................3 Allgemeine Hinweise ................................3 Bestimmungsgemäße Verwendung ...........................3 Sicherheitshinweise ................................3 Funktionsdiagramm ................................5 Schaltbilder ..................................5 Zulassungen und Kennzeichen ............................5 Anwendungen ..................................5 Hinweise ....................................5 Blockschaltbilder ................................6 Technische Daten ................................6 Technische Daten ................................6 Standardtype ..................................7 Bestellbeispiel ..................................7 Vorgehen bei Störungen ..............................7 Wartung und Instandsetzung .............................7 Kennlinien ..................................7 Beschriftung und Anschlüsse ............................25... -
Page 3: Symbol- Und Hinweiserklärung
Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. automatischen Start nach einem Not-Aus verhindern. DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder • Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das jegliche Gewährleistung. - Page 4 BN 5930.48/203, /204 / 22.01.19 de / 106A...
-
Page 5: Funktionsdiagramm
Sicherheitstechnik SAFEMASTER Not-Aus-Modul BN 5930.48/203, BN 5930.48/204 Ihre Vorteile • Auch für lange Leitungen im Not-Aus-Kreis geeignet. Dies ermöglicht einen großen Abstand zwischen Not-Aus-Modul und Not-Aus-Taster • Querschlusserkennung im Not-Aus-Kreis Merkmale • Entspricht - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 - Safety Integrity Level (SIL) 3 nach IEC/EN 61508 •... -
Page 6: Blockschaltbilder
Blockschaltbilder A1(+)T11 T33 T12 T12 T22 A1(+)T11 T33 T12 T12 T22 K1.1 K3.1 K3.2 K1.1 K3.1 K3.2 K1.4 K1.4 K1.3 K1.3 K2.1 K3.3 K1.2 K2.2 K2.3 K2.4 K2.1 K1.2 K2.2 K2.3 K2.4 K3.4 K3.4 Netz Netz A2(-) T34 X1 S23 A2(-) T34 X1 M6336... -
Page 7: Vorgehen Bei Störungen
Vorgehen bei Störungen Kennlinien I [A] Fehler mögliche Ursache LED "Netz" leuchtet nicht Versorgungsspannung nicht angeschlossen LED "K1" leuchtet, - Sicherheitsrelais K1 ist verschweißt aber "K2" nicht (Gerät austauschen) T [ C] - Es hat eine einkanalige Abschaltung Strom über eine Kontaktreihe an T22 stattgefunden (Kanal an T12 abschalten) I [A]... - Page 8 Zweikanalige Not-Aus-Schaltung mit "Querschluss-Erkennung" im Wechselstrom-Netz. Geeignet bis SIL3, Performance Level e, Kat. 4 E. DOLD & SÖHNE KG • D-78114 Furtwangen • Postfach 1251 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com...
- Page 9 Emergency Stop Module BN 5930.48/203, BN 5930.48/204 Translation of the original instructions E. DOLD & SÖHNE KG P.O. Box 1251 • D-78114 Furtwangen • Germany Tel: +49 7723 6540 • Fax +49 7723 654356 0266337 dold-relays@dold.com • www.dold.com BN 5930.48/203, /204 / 22.01.19 en / xxxx...
- Page 10 Contents Symbol and Notes Statement ............................11 General Notes .................................11 Designated Use ................................11 Safety Notes ..................................11 Function Diagram ................................13 Circuit Diagrams ................................13 Approvals and Markings ..............................13 Applications ..................................13 Indicators ..................................13 Notes ....................................13 Connection Terminals ..............................13 Block Diagrams ................................14 Technical Data .................................14 Technical Data .................................14 Standard Type ..................................15 Ordering Example ................................15...
-
Page 11: Symbol And Notes Statement
DOLD cannot guarantee all the specifications of an installation or machine that was not designed by DOLD. The total concept of the control system into which the device is integrated must be validated by the user. DOLD also takes over no liability for recommendations which are given or implied in the following description. - Page 12 BN 5930.48/203, /204 / 22.01.19 en / 106A...
-
Page 13: Function Diagram
Safety Technique SAFEMASTER Emergency Stop Module BN 5930.48/203, BN 5930.48/204 Your Advantages • Can be used for long leads in the e-stop loop. This allows a long distance between e-stop module and the e-stop button. • Crossfault detection in the e-stop circuit Features •... -
Page 14: Block Diagrams
Block Diagrams A1(+)T11 T33 T12 T12 T22 A1(+)T11 T33 T12 T12 T22 K1.1 K3.1 K3.2 K1.1 K3.1 K3.2 K1.4 K1.4 K1.3 K1.3 K2.1 K1.2 K2.2 K2.3 K2.4 K2.1 K3.3 K1.2 K2.2 K2.3 K2.4 K3.4 K3.4 Mains Mains A2(-) T34 X1 S23 A2(-) T34 X1 M6772_a... -
Page 15: Troubleshooting
Troubleshooting Characteristic Failure Potential cause LED "Power" does not light up Power supply not connected LED "K1" lights up, - Safety relay K1 is welded but "K2" remains off (replace device) - A 1-channel switch-off occurred on T22 (switch channel off on T12) LED "K2"... -
Page 16: Application Examples
Two-channel emergency stop circuit with "Cross fault detection" in the al- ternating current network. Suited up to SIL3, Performance Level e, Cat. 4 E. DOLD & SÖHNE KG • D-78114 Furtwangen • PO Box 1251 • Telephone (+49) 77 23 / 654-0 • Telefax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com •... - Page 17 Module d'arrêt d'urgence BN 5930.48/203, BN 5930.48/204 Traduction de la notice originale E. DOLD & SÖHNE KG B.P. 1251 • 78114 Furtwangen • Allemagne Tél. +49 7723 6540 • Fax +49 7723 654356 0266337 dold-relays@dold.com • www.dold.com BN 5930.48/203, /204 / 22.01.19 fr / 106A...
- Page 18 Tables des matières Explication des symboles et remarques ..........................19 Remarques ..................................19 Usage approprié ................................19 Consignes de sécurité ..............................19 Description du produit ..............................21 Diagramme de fonctionnement ............................21 Schémas ..................................21 Homologations et sigles ..............................21 Utilisations ..................................21 Affichages ..................................21 Remarques ..................................21 Borniers ...................................21 Schémas-blocs ................................22 Caractéristiques techniques ............................22 Caractéristiques techniques ............................22...
-
Page 19: Explication Des Symboles Et Remarques
• L'ouverture de l'appareil ou des transformations non autorisées annulent chine. DOLD n'est pas en mesure de garantir toutes les caractéristiques la garantie. d'une installation ou d'une machine dont la conception lui échappe. C'est à... - Page 20 BN 5930.48/203, /204 / 22.01.19 fr / 106A...
-
Page 21: Description Du Produit
Technique de sécurité SAFEMASTER Module d'arrêt d'urgence BN 5930.48/203, BN 5930.48/204 Vos avantages • Convient également pour de longues distances de boucles d'arrêt d'urgence. Ceci permet une grande distance entre le module et le BP d'arrêt d'urgence. • Avec reconnaissance de court-circuits transversaux dans la boucle d'ATU Propriétés •... -
Page 22: Schémas-Blocs
Schémas-blocs A1(+)T11 T33 T12 T12 T22 A1(+)T11 T33 T12 T12 T22 K1.1 K3.1 K3.2 K1.1 K3.1 K3.2 K1.4 K1.4 K1.3 K1.3 K2.1 K3.3 K1.2 K2.2 K2.3 K2.4 K2.1 K1.2 K2.2 K2.3 K2.4 K3.4 K3.4 A2(-) T34 X1 A2(-) T34 X1 S23 M8622 M8623 BN 5930.48/203... -
Page 23: Diagnostics Des Défauts
Diagnostics des défauts Courbes caractéristiques I [A] Défaut Cause possible DEL "réseau" ne s'allume pas - L'alimentation n'est pas connectée - Cross fault between S11 and S21 La DEL "K1" s'allume, - Les contacts du relais K1 sont soudés mais pas "K2" (remplacer l'appareil) T [ C] - Le déclenchement d'un canal s'est... -
Page 24: Exemples De Raccordement
à courant alternatif. Convient jusqu‘à SIL3, Performance Level e, Cat. 4. E. DOLD & SÖHNE KG • D-78114 Furtwangen • B.P. 1251 • Téléphone (+49) 77 23 / 654-0 • Téléfax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com •... -
Page 25: Beschriftung Und Anschlüsse
Beschriftung und Anschlüsse Maßbild (Maße in mm) Labeling and connections Dimensions (dimensions in mm) Marquage et raccordements Dimensions (dimensions en mm) 120,7 118,2 Hutschiene M5966_a DIN EN 60715 Montage / Demontage der PS / PC-Klemmenblöcke Mounting / disassembly of the PS / PC-terminal blocks Montage / Démontage des borniers PS / PC M10644 terminal strip... -
Page 26: Sicherheitstechnische Kenndaten
Sicherheitstechnische Kenndaten Safety Related Data Données techniques sécuritaires Intervall für zyklische Überprüfung EN ISO 13849-1: Anforderung seitens der Sicherheits- der Sicherheitsfunktion funktion an das Gerät Kategorie / Category: Demand to our device based on the Intervall for cyclic test of the safety evaluated neccessary safety level of MTTF 240,5... -
Page 27: Eg-Konformitätserklärung
EG-Konformitätserklärung CE-Declaration of Conformity Déclaration de conformité européenne BN 5930.48/203, /204 / 22.01.19 de / en / fr / 106A... - Page 28 E. DOLD & SÖHNE KG • D-78114 Furtwangen • Bregstraße 18 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com BN 5930.48/203, /204 / 22.01.19 de / en / fr / 106A...
