INSTALLATION SLUTBLECK EA300
INSTALLATION STRIKER PLATE EA300
ÌÎÍÒÀÆ ÇÀÏÎÐÍÎÉ ÏËÀÍÊÈ EA300
När fästmuttrar används.
When using cage nuts.
Êîãäà èñïîëüçóþòñÿ ñïåö. ãàéêè.
8410 MIKROBRYT
8410 MICRO SWITCH KEEP
8410 ÊÎÐÏÓÑ Ñ
ÌÈÊÐÎÏÅÐÅÊËÞ×ÀÒÅËÅÌ
När fästmuttrar används.
When using cage nuts.
Êîãäà èñïîëüçóþòñÿ ñïåö. ãàéêè.
1
3
2
4
5
R

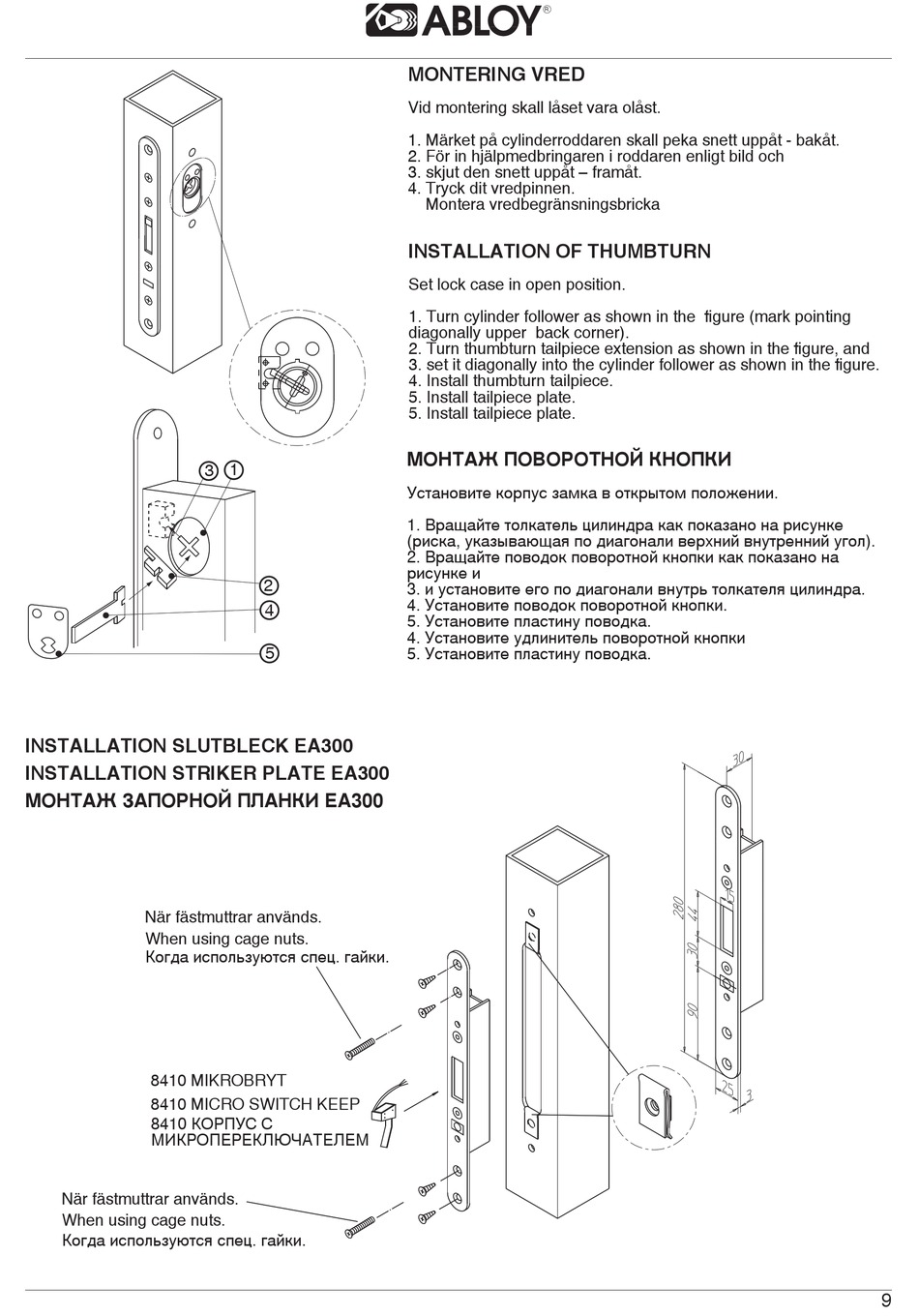

MONTERING VRED
Vid montering skall låset vara olåst.
1. Märket på cylinderroddaren skall peka snett uppåt - bakåt.
2. För in hjälpmedbringaren i roddaren enligt bild och
3. skjut den snett uppåt – framåt.
4. Tryck dit vredpinnen.
Montera vredbegränsningsbricka
INSTALLATION OF THUMBTURN
Set lock case in open position.
1. Turn cylinder follower as shown in the figure (mark pointing
diagonally upper back corner).
2. Turn thumbturn tailpiece extension as shown in the figure, and
3. set it diagonally into the cylinder follower as shown in the figure.
4. Install thumbturn tailpiece.
5. Install tailpiece plate.
5. Install tailpiece plate.
ÌÎÍÒÀÆ ÏÎÂÎÐÎÒÍÎÉ ÊÍÎÏÊÈ
Óñòàíîâèòå êîðïóñ çàìêà â îòêðûòîì ïîëîæåíèè.
1. Âðàùàéòå òîëêàòåëü öèëèíäðà êàê ïîêàçàíî íà ðèñóíêå
(ðèñêà, óêàçûâàþùàÿ ïî äèàãîíàëè âåðõíèé âíóòðåííèé óãîë).
2. Âðàùàéòå ïîâîäîê ïîâîðîòíîé êíîïêè êàê ïîêàçàíî íà
ðèñóíêå è
3. è óñòàíîâèòå åãî ïî äèàãîíàëè âíóòðü òîëêàòåëÿ öèëèíäðà.
4. Óñòàíîâèòå ïîâîäîê ïîâîðîòíîé êíîïêè.
5. Óñòàíîâèòå ïëàñòèíó ïîâîäêà.
4. Óñòàíîâèòå óäëèíèòåëü ïîâîðîòíîé êíîïêè
5. Óñòàíîâèòå ïëàñòèíó ïîâîäêà.
9
