Pilz PSEN Operating Instructions Manual

22 126-02
PSEN ma1.4p-50
PSEN ma1.4p-50 22 126-02
Sicherheitsschalter PSEN ma1.4p-50
Der Sicherheitsschalter erfüllt Forderungen der 833339787
EN 60204-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger
PSEN ma1.4-03mm oder PSEN ma1.4-10mm
und hierfür zugelassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu ihrer Sicherheit
Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen
Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale
1091646731 Zum Sicherheitsschalter gehört der Betätiger
PSEN ma1.4-03mm oder
PSEN ma1.4-10mm
510237579 2 Sicherheitskontakte (Schließer)
1091670795 Betätiger PSEN ma1.4-03mm:
– Gesicherter Schaltabstand: 3 mm
– Gesicherter Ausschaltabstand: 12 mm
Betätiger PSEN ma1.4-10mm:
– Gesicherter Schaltabstand: 10 mm
– Gesicherter Ausschaltabstand: 22 mm
eckige Bauform
510316939
Wirkweise magnetisch
510321547
Schaltspannung 24 V DC
510477451

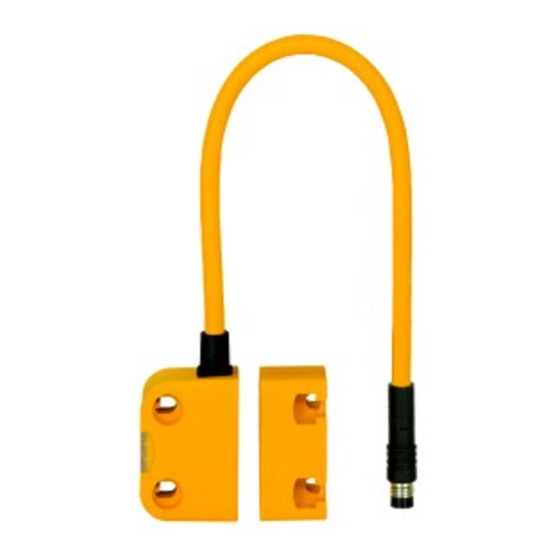

Safety switch PSEN ma1.4p-50
The safety switch meets the requirements of
EN 60204-1.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN ma1.4-03mm or PSEN ma1.4-10mm
and its approved evaluation devices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety
Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Do not remove the protective cap until you
are just about to connect the unit.
Unit features
The safety switch is used with the actuator
PSEN ma1.4-03mm or PSEN ma1.4-10mm
2 safety contacts (N/O)
Actuator PSEN ma1.4-03mm:
– Assured operating distance: 3 mm
– Assured release distance: 12 mm
Actuator PSEN ma1.4-10mm:
– Assured operating distance: 10 mm
– Assured release distance: 22 mm
Square design
Works magnetically
Switching voltage 24 VDC
- 1 -
Capteur de sécurité PSEN ma1.4p-50
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1.
Le capteur de sécurité est conforme à la norme
EN 60947-5-3 uniquement lorsqu'il est utilisé
avec l'actionneur PSEN ma1.4-03mm ou
PSEN ma1.4-10mm et les unités de contrôle
spécialement homologuées.
Ne raccordez le capteur de sécurité qu'aux uni-
tés de contrôle indiquées dans le chapitre
« Raccordements ».
Pour votre sécurité
Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.
L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil
L'actionneur PSEN ma1.4-03mm ou
PSEN ma1.4-10mm est associé au capteur
de sécurité.
2 contacts de sécurité (contacts à fermeture)
Actionneur PSEN ma1.4-03mm :
– Distance de commutation de sécurité :
3 mm
– Distance de déclenchement de
sécurité : 12 mm
Actionneur PSEN ma1.4-10mm :
– Distance de commutation de sécurité :
10 mm
– Distance de déclenchement de
sécurité : 22 mm
architecture rectangulaire
actionnement magnétique
tension commutée 24 V DC
