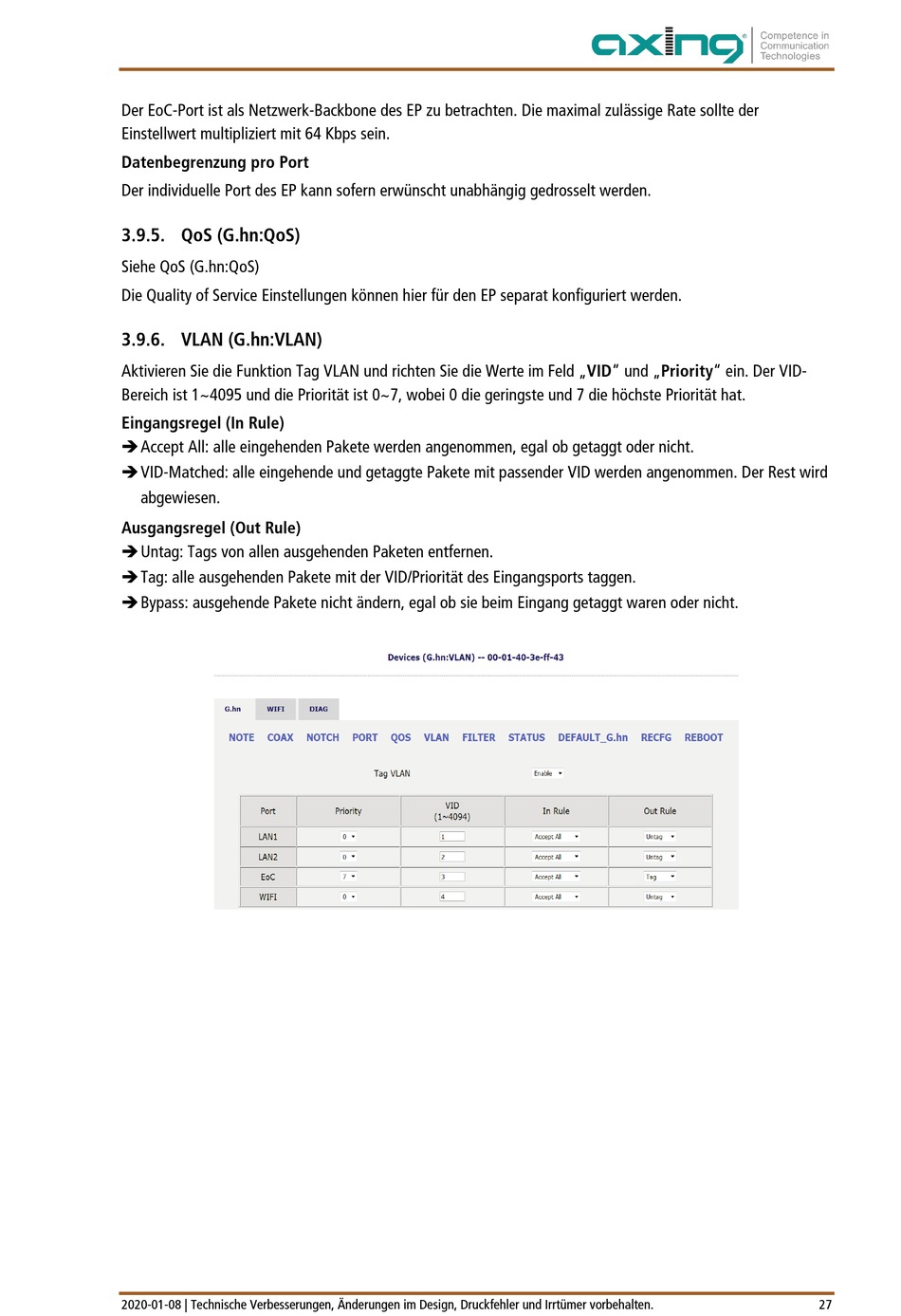

Qos (G.hn:qos); Vlan (G.hn:vlan) - axing EoC 20-01 Operating Instructions Manual

Der EoC-Port ist als Netzwerk-Backbone des EP zu betrachten. Die maximal zulässige Rate sollte der
Einstellwert multipliziert mit 64 Kbps sein.
Datenbegrenzung pro Port
Der individuelle Port des EP kann sofern erwünscht unabhängig gedrosselt werden.

3.9.5. QoS (G.hn:QoS)

Siehe QoS (G.hn:QoS)
Die Quality of Service Einstellungen können hier für den EP separat konfiguriert werden.

3.9.6. VLAN (G.hn:VLAN)

Aktivieren Sie die Funktion Tag VLAN und richten Sie die Werte im Feld „VID" und „Priority" ein. Der VID-
Bereich ist 1~4095 und die Priorität ist 0~7, wobei 0 die geringste und 7 die höchste Priorität hat.
Eingangsregel (In Rule)
 Accept All: alle eingehenden Pakete werden angenommen, egal ob getaggt oder nicht.
 VID-Matched: alle eingehende und getaggte Pakete mit passender VID werden angenommen. Der Rest wird
abgewiesen.
Ausgangsregel (Out Rule)
 Untag: Tags von allen ausgehenden Paketen entfernen.
 Tag: alle ausgehenden Pakete mit der VID/Priorität des Eingangsports taggen.
 Bypass: ausgehende Pakete nicht ändern, egal ob sie beim Eingang getaggt waren oder nicht.
2020-01-08 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 27
