Instalación
Cableado
de la
fábrica
2.6 CONEXIÓN DEL SUMINISTRO DE
ALIMENTACIÓN PARA LOS CONTACTORES
La tarjeta de control de prevención de sobrecarga (OPCB) se puede
alimentar con suministro de alimentación de 24 VCA o 120 VCA. El
suministro de 24 VCA proviene se un transformador Clase 2 que se puede
comprar al fabricante. La subplaca del gabinete cuenta con agujeros de
montaje para montar el transformador. El suministro de 120 VCA tiene un
fusible de 5 A y se conecta en la fábrica en los terminales de la tarjeta
OPCB con las etiquetas "T1" y "Neutral".
2.6.1 SUMINISTRO DE 24 VCA
Las conexiones del transformador se hacen como se muestra en la Figura
2.3
• Cable azul - Terminal "SUMINISTRO DE CARGA 1" de la OPCB
• Cable negro - Terminal "T1" de la OPCB
• Cable blanco - Terminal "NEUTRO" de la OPCB
• Cable amarillo - Terminal "SUMINISTRO DE CARGA 2" de la OPCB
2.6.2 SUMINISTRO DE 120 VCA
Instale los siguientes cables puente en el módulo OPCB (Figura 2.4).
• Cable - Suministro de carga 1 a T1
• Cable - Suministro de carga 2 a T2
¡PRECAUCIÓN!
El voltaje de suministro de carga en los terminal-

es de la tarjeta OPCB debe coincidir con el voltaje
de la bobina del contactor del módulo PMM. En
caso contrario se dañará el equipo.
22

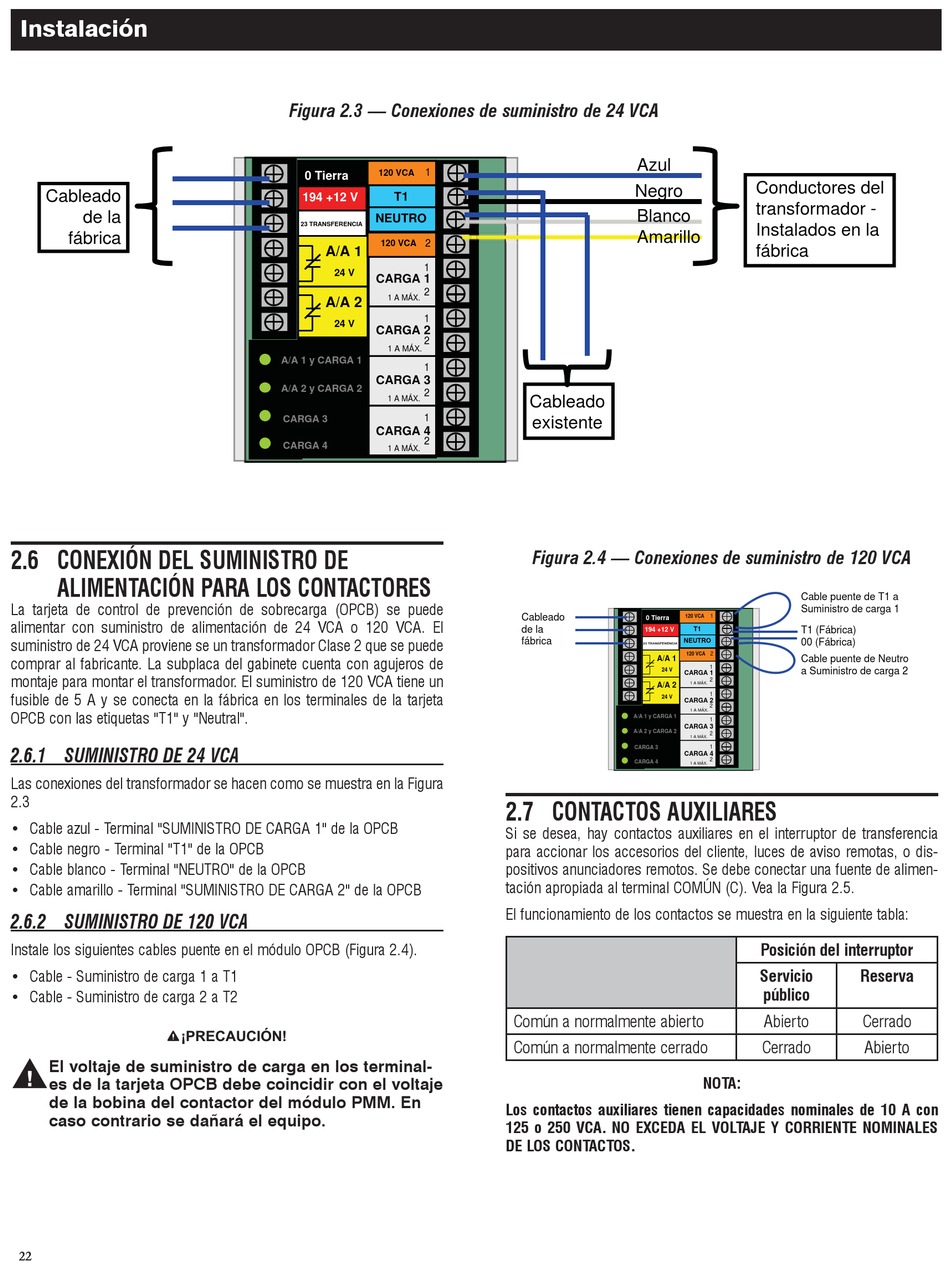

Figura 2.3 — Conexiones de suministro de 24 VCA
120 VCA 1
0 Tierra
T1
194 +12 V
NEUTRO
23 TRANSFERENCIA
120 VCA 2
A/A 1
1
24 V
CARGA 1
2
1 A MÁX.
A/A 2
1
24 V
CARGA 2
2
1 A MÁX.
A/A 1 y CARGA 1
1
CARGA 3
A/A 2 y CARGA 2
2
1 A MÁX.
1
CARGA 3
CARGA 4
2
CARGA 4
1 A MÁX.
Azul
Negro
Blanco
Amarillo
Cableado
existente
Figura 2.4 — Conexiones de suministro de 120 VCA
Cableado
0 Tierra
de la
194 +12 V
fábrica
NEUTRO
23 TRANSFERENCIA
A/A 1
24 V
CARGA 1
A/A 2
24 V
CARGA 2
A/A 1 y CARGA 1
CARGA 3
A/A 2 y CARGA 2
CARGA 3
CARGA 4
CARGA 4

2.7 CONTACTOS AUXILIARES

Si se desea, hay contactos auxiliares en el interruptor de transferencia
para accionar los accesorios del cliente, luces de aviso remotas, o dis-
positivos anunciadores remotos. Se debe conectar una fuente de alimen-
tación apropiada al terminal COMÚN (C). Vea la Figura 2.5.
El funcionamiento de los contactos se muestra en la siguiente tabla:
Común a normalmente abierto
Común a normalmente cerrado
Los contactos auxiliares tienen capacidades nominales de 10 A con
125 o 250 VCA. NO EXCEDA EL VOLTAJE Y CORRIENTE NOMINALES
DE LOS CONTACTOS.
Conductores del
transformador -
Instalados en la
fábrica
Cable puente de T1 a
Suministro de carga 1
1
120 VCA
T1 (Fábrica)
T1
00 (Fábrica)
2
120 VCA
Cable puente de Neutro
1
a Suministro de carga 2
2
1 A MÁX.
1
2
1 A MÁX.
1
2
1 A MÁX.
1
2
1 A MÁX.
Posición del interruptor
Servicio Reserva
público
Abierto Cerrado
Cerrado Abierto
NOTA:
