(GND) muss sternförmig und großflächig erfolgen.
Der Anschluss der Abschirmung an den Potenti-
alausgleich muss großflächig (niederimpedant)
erfolgen.
• Das System muss in möglichst großem Abstand von
Leitungen eingebaut werden, die mit Störungen
belastet sind; ggfs. sind zusätzliche Maßnahmen
wie Schirmbleche oder metallisierte Gehäuse
vorzusehen. Leitungsführungen parallel zu Ener-
gieleitungen sind zu vermeiden.
• Schützspulen müssen mit Funkenlöschgliedern
beschaltet sein.
Spannungsversorgung:
Leistungsaufnahme:
4.1 Anschlussbelegung (Kabellänge ≤100 m)
12-pol. Stiftkontakt:
Pin Belegung
A SSI Daten-
B SSI Daten+
C SSI Takt-
D SSI Takt+
E +24 VDC
F Sinus
G RS485 DÜA
H RS485 DÜB
J GND
K N.C.
L Nullungseingang
M Cosinus
4.2 Anschlussstecker
12-pol. Gegenstecker gerade
Bei SIKO als Zubehör unter Art. Nr. 76572 erhält-
lich.
Schirm
Stiftteil
MSA511+MBA511 Datum 29.07.2015
24 VDC -20% ... +20%
< 3 Watt
Ansichtseite =
Steckseite
Schirm
Buchsenteil

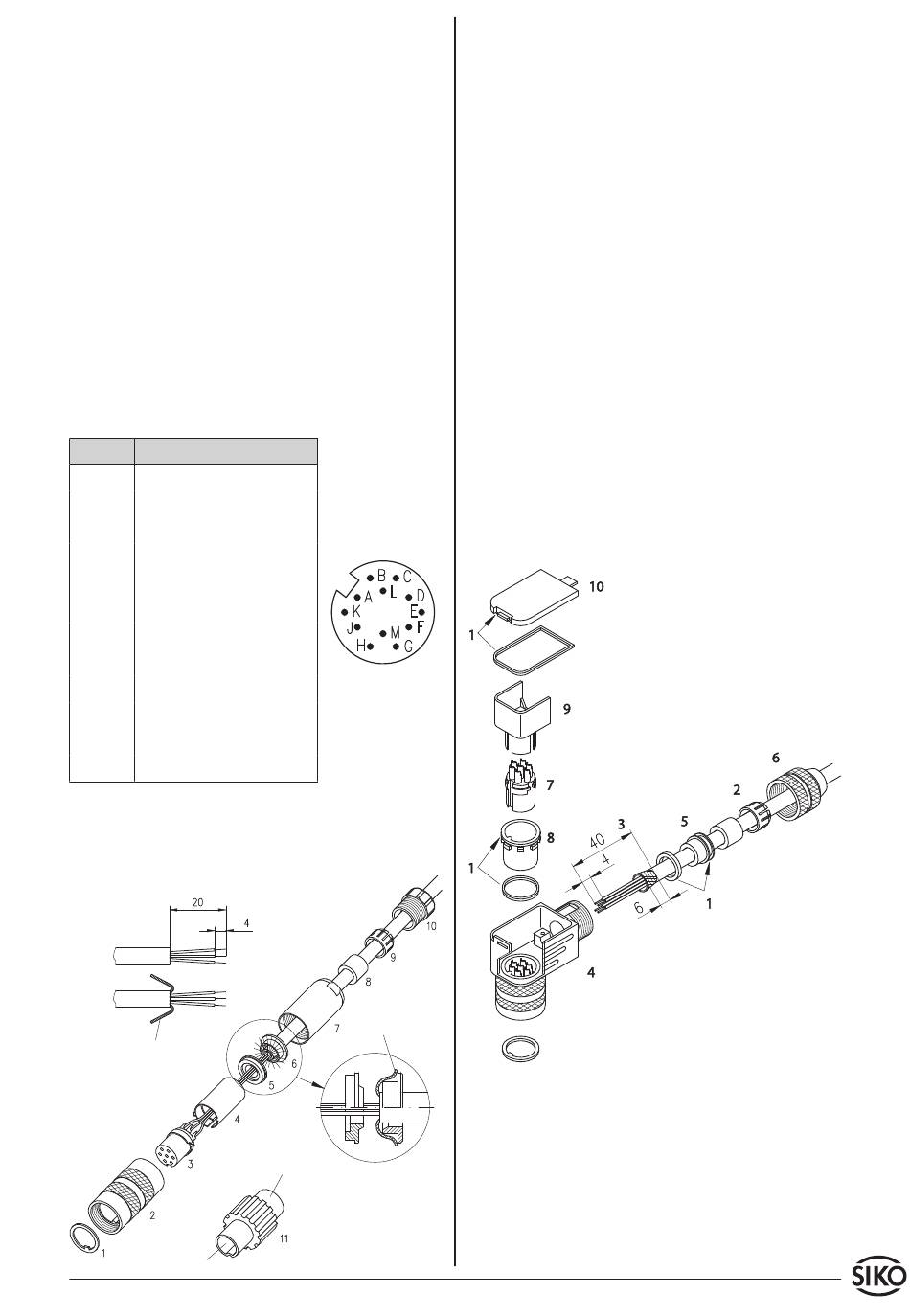

1. Pos. 6 ... 10 über Kabelmantel schieben.
2. Kabel abisolieren.
3. Schirm umlegen.
4. Pos. 5 auf Litzen schieben.
5. Litzen an Pos. 3 löten (entspr. Anschlussplan).
6. Abstandhülse Pos. 4 aufweiten und über Litzen
stülpen, zusammendrücken und auf Pos. 3
stecken. Schlitz und Nut (Pos. 3 und 4) müssen
deckungsgleich sein.
7. Pos. 6 an Pos. 5 drücken, überstehenden Schirm
abschneiden.
8. Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
9. Pos. 8 in Pos. 9 stecken, beides in Pos. 7 schieben.
10. Pos. 10 mit Pos. 7 verschrauben.
11. Pos. 1 in Pos 2. schieben.
12-pol. Gegenstecker winkel
Bei SIKO als Zubehör unter Art. Nr. 79666 erhält-
lich.
Gehen Sie schrittweise vor:
1. Dichtungen montieren (3x).
2. Kabelteile auffädeln.
3. Kabel und Schirm abmanteln.
4. Litzen durch das Gehäuse fädeln.
5. Schirmring, Klemmkorb montieren.
6. Druckschraube leicht andrehen.
Art. Nr. 81105 Änd. Stand 284/15 3
