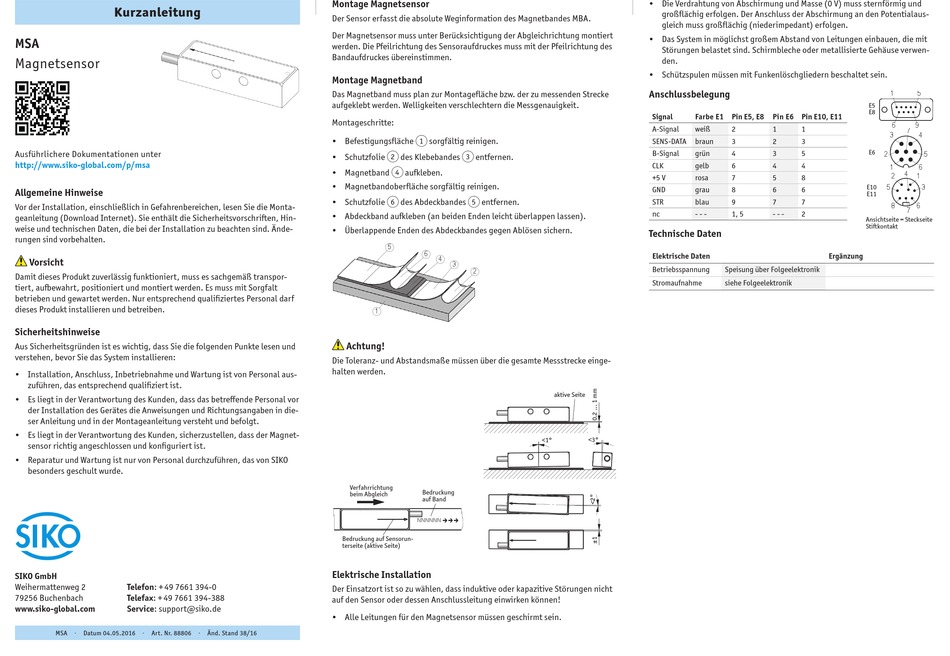

Siko MSA Quick Start Manual

Kurzanleitung
MSA
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/msa
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MSA · Datum 04.05.2016 · Art. Nr. 88806 · Änd. Stand 38/16

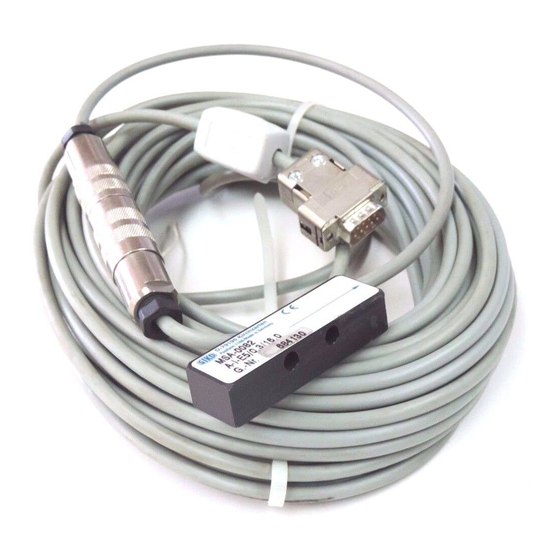

Montage Magnetsensor
Der Sensor erfasst die absolute Weginformation des Magnetbandes MBA.
Der Magnetsensor muss unter Berücksichtigung der Abgleichrichtung montiert
werden. Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des
Bandaufdruckes übereinstimmen.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche sorgfältig reinigen.
1
• Schutzfolie 2 des Klebebandes 3 entfernen.
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie des Abdeckbandes entfernen.
6 5
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Verfahrrichtung
Bedruckung
beim Abgleich
auf Band
 
Bedruckung auf Sensorun-
terseite (aktive Seite)
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
Signal Farbe E1 Pin E5, E8
A-Signal weiß
SENS-DATA braun
B-Signal grün
CLK gelb
+5 V rosa
GND grau
STR blau
nc - - -
Technische Daten
Elektrische Daten
Betriebsspannung
Stromaufnahme
aktive Seite
<3°
<1°

E5
E8
Pin E6 Pin E10, E11

2 1 1

3 2 3
4 3 5 E6

6 4 4



7 5 8

E10
8 6 6
E11
9 7 7

1, 5 - - - 2
Ansichtseite = Steckseite
Stiftkontakt
Ergänzung
Speisung über Folgeelektronik
siehe Folgeelektronik










