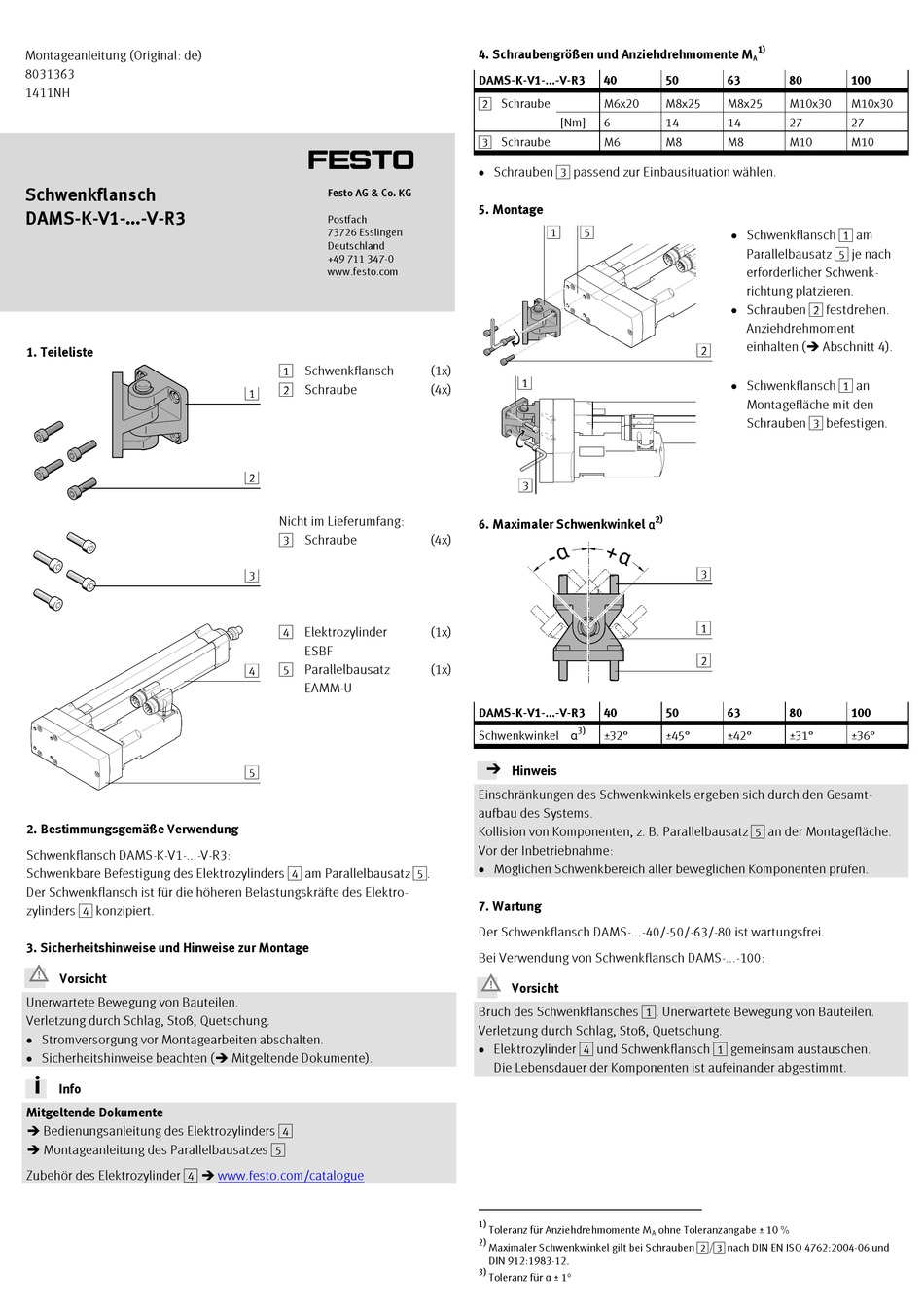

Montageanleitung (Original: de)
8031363
1411NH
Schwenkflansch
DAMS-K-V1-...-V-R3
1. Teileliste
21107d_1
21107d_3
21107d_2
2. Bestimmungsgemäße Verwendung
Schwenkflansch DAMS-K-V1-...-V-R3:
Schwenkbare Befestigung des Elektrozylinders 4 am Parallelbausatz 5.
Der Schwenkflansch ist für die höheren Belastungskräfte des Elektro-
zylinders 4 konzipiert.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Stromversorgung vor Montagearbeiten abschalten.
 Sicherheitshinweise beachten ( Mitgeltende Dokumente).
Info
Mitgeltende Dokumente
 Bedienungsanleitung des Elektrozylinders 4
 Montageanleitung des Parallelbausatzes 5
Zubehör des Elektrozylinder 4 
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Schwenkflansch
2 Schraube
1
2
Nicht im Lieferumfang:
3 Schraube
3
4 Elektrozylinder
ESBF
5 Parallelbausatz
4
EAMM-U
5
www.festo.com/catalogue
4. Schraubengrößen und Anziehdrehmomente M
DAMS-K-V1-...-V-R3
40
2 Schraube
M6x20
[Nm]
6
3 Schraube
M6
 Schrauben 3 passend zur Einbausituation wählen.
5. Montage
1
5
(1x)
21107d_4
1
(4x)
3
21107d_5
6. Maximaler Schwenkwinkel á
(4x)
(1x)
(1x)
21107d_6
DAMS-K-V1-...-V-R3
40
3)
Schwenkwinkel á
±32°
Hinweis
Einschränkungen des Schwenkwinkels ergeben sich durch den Gesamt-
aufbau des Systems.
Kollision von Komponenten, z. B. Parallelbausatz 5 an der Montagefläche.
Vor der Inbetriebnahme:
 Möglichen Schwenkbereich aller beweglichen Komponenten prüfen.
7. Wartung
Der Schwenkflansch DAMS-...-40/-50/-63/-80 ist wartungsfrei.
Bei Verwendung von Schwenkflansch DAMS-...-100:
Vorsicht
Bruch des Schwenkflansches 1. Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Elektrozylinder 4 und Schwenkflansch 1 gemeinsam austauschen.
Die Lebensdauer der Komponenten ist aufeinander abgestimmt.
1)
Toleranz für Anziehdrehmomente M
2)
Maximaler Schwenkwinkel gilt bei Schrauben 2/3 nach DIN EN ISO 4762:2004-06 und
DIN 912:1983-12.
3)
Toleranz für á ± 1°
1)
A
50
63
80
M8x25
M8x25
M10x30
14
14
27
M8
M8
M10
 Schwenkflansch 1 am
Parallelbausatz 5 je nach
erforderlicher Schwenk-
richtung platzieren.
 Schrauben 2 festdrehen.
Anziehdrehmoment
einhalten ( Abschnitt 4).
2
 Schwenkflansch 1 an
Montagefläche mit den
Schrauben 3 befestigen.
2)
3
1
2
50
63
80
±45°
±42°
±31°
ohne Toleranzangabe ± 10 %
A
100
M10x30
27
M10
100
±36°
