2.1 Test des rubis non montés
Vérifiez que votre rubis est assez large pour recouvrir le détecteur
photosensible. Sa largeur devrait être d'environ 3 mm. De plus, la
hauteur de votre rubis ne devrait pas être supérieure à 6 mm, pour
être sûr que la lumière UV transmise par la source lumineuse à DEL
puisse être mesurée avec précision.
Placez le rubis non monté sur le détecteur photosensible (Figure 2.4).

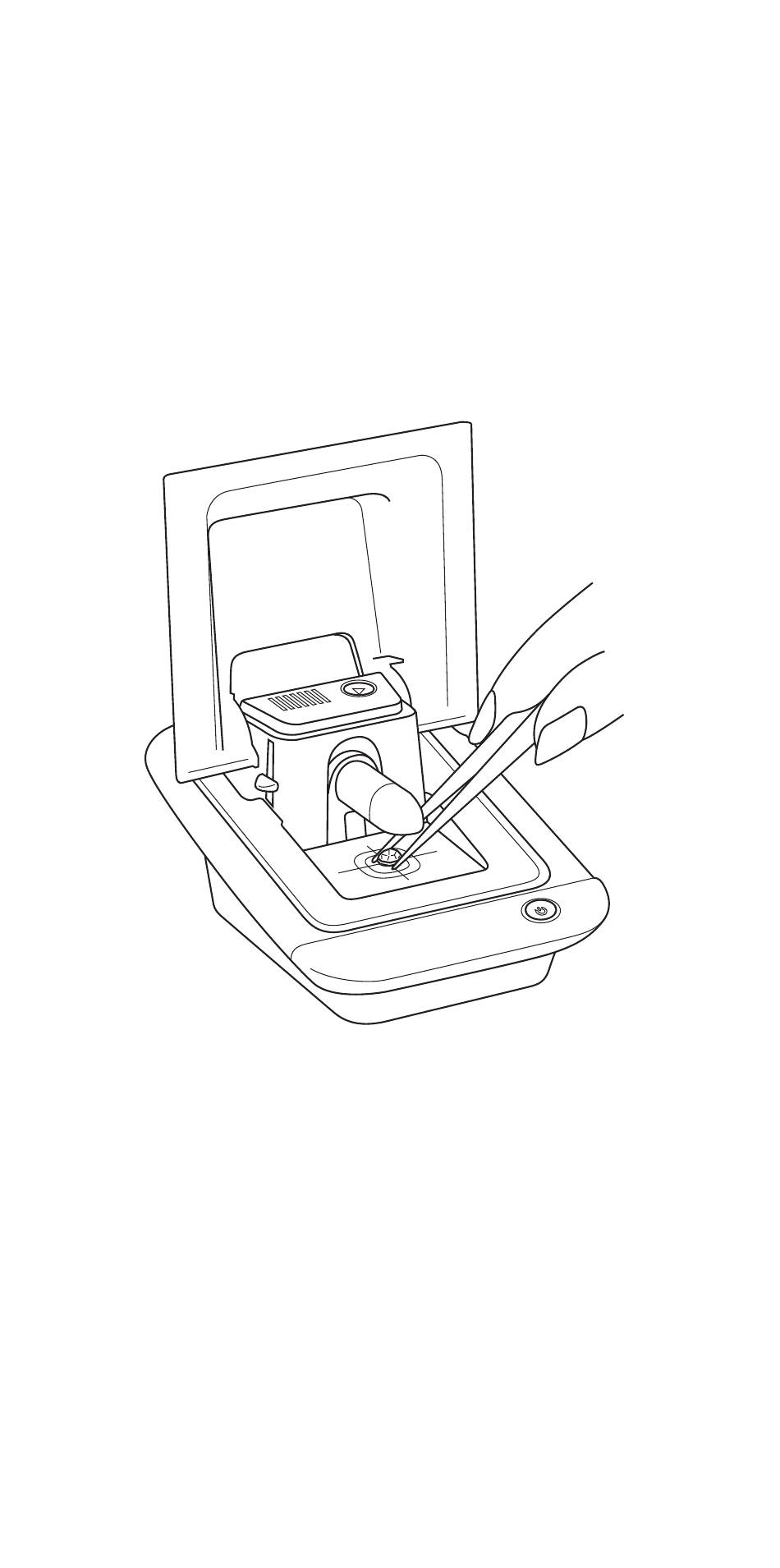

Fig.2.4 Placez le rubis non monté sur le détecteur photosensible
Le côté le plus plat du rubis doit être placé face vers le bas sur le
détecteur photosensible.
Vérifiez que le détecteur photosensible est complètement couvert par
le rubis, afin que la lumière UV émise traverse celui-ci.
Si le détecteur photosensible n'est pas complètement recouvert
par le rubis, la lumière UV émise ne pourra pas le traverser et ira
directement sur le détecteur photosensible, donnant ainsi une lecture
erronée de la capacité de transmission de la lumière UV du rubis.
