Fehlersuche - Chamberlain Protector System 770E Manual

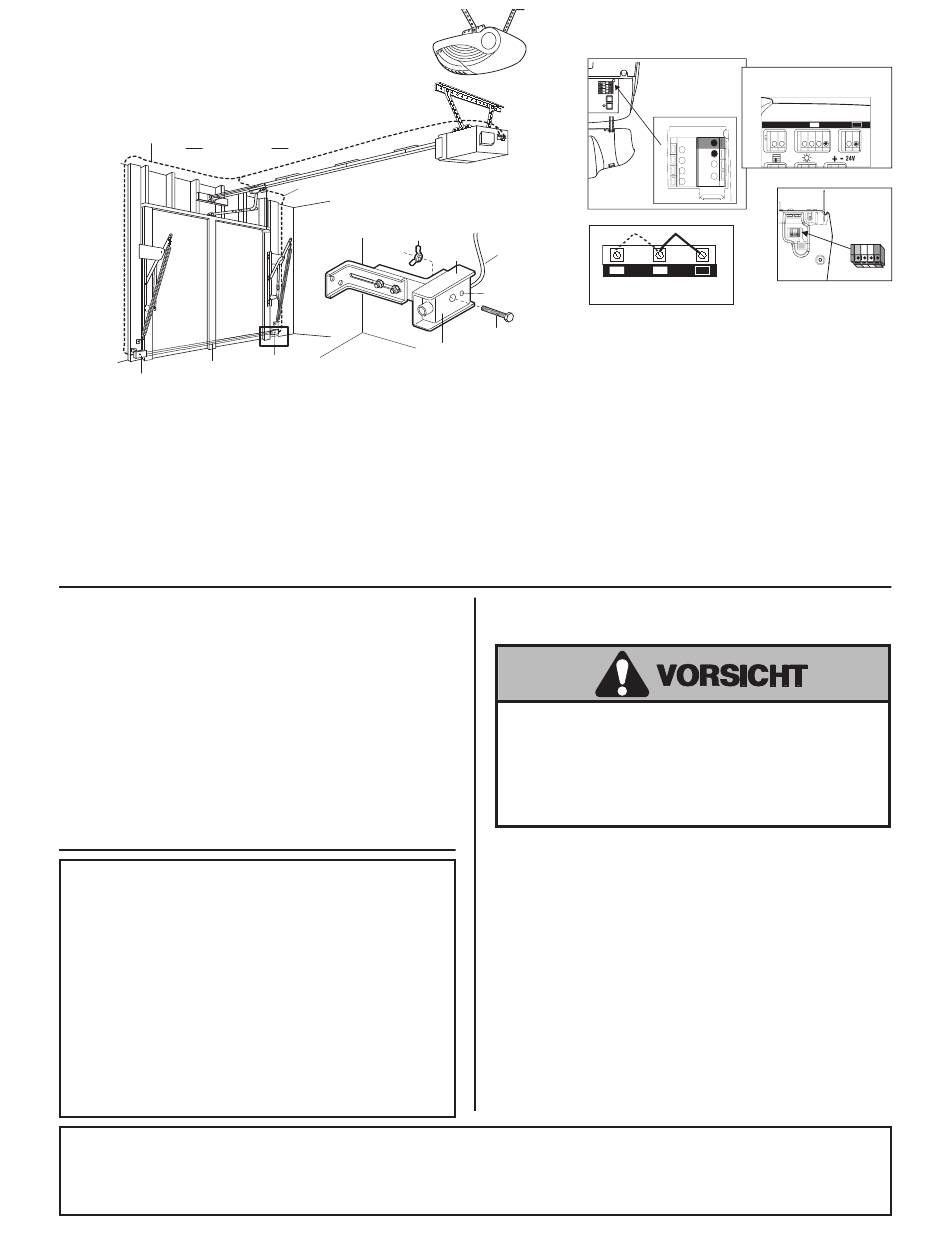

ABB. 6
Klingeldraht
Garagendecke
Unsichtbarer
Lichtstrahl Schutzbereich
Sensor
• Jeden Sensor im C-Profil zentrieren, so daß Linsen quer zum Tor
aufeinander zeigen.
• Sensoren mit Schrauben, wie in Abb. 6 gezeigt, befestigen. Per
Hand Flügelschraube an der Empfänger Linse leicht anziehen,
damit eine spätere endgültige Ausrichtung möglich ist. Ziehen
Sie die Flügelschraube der Sender-Linse fest an.
• Drähte der beiden Sensoren mit dem Garagentorantrieb, wie
unter Abb. 6 gezeigt, verbinden. Die isolierten Klammern zur
Befestigung der Drähte an Wand und Decke verwenden.
• Beide Drahtpaare, wie gezeigt, mit den Öffnerklemmen
verbinden.
• Garagentorantrieb an das Stromnetz anschließen. Falls Ihr
ÜBERPRÜFUNG DER
SICHERHEITSLICHTSCHRANKE
• Drücken Sie die Fernbedienungstaste zum Öffnen des Tors.
• Ein genügend grosses Hindernis unter das Tor legen, damit der
Sensorstrahl im Torweg unterbrochen wird.
• Drücken Sie die Fernbedienungstaste zum Schließen des Tores. Das
Tor bewegt sich 25mm.
Der Garagentorantrieb schliesst nicht, wenn die Leuchtanzeige in
einem der Sensoren blinkt (was bedeutet daß der Sensor nicht
ausgerichtet ist oder, durch ein Hindernis blockiert wird).
Durch Lösen der Kabelverbindung des Sensors im
Sicherheitsreversionssystem können Sie das Garagentor unter
Betätigung des Garagentorantriebes öffnen.
Ein Fachmann sollte zu Rate gezogen werden, falls der Antrieb das
Tor schliesst, obwohl es durch ein Hindernis blockiert wird.

FEHLERSUCHE

1. Falls die Sende- oder Empfangsanzeigeleuchte nach Installation
nicht aufleuchtet, prüfen Sie folgendes:
• Stromversorgung zum Antrieb.
• Kurzschluss im schwarz/weißen Draht. Dies kann auftreten beim
Krampen oder an Anschlußklemmen.
• Falscher Leitungsanschluss zwischen Sensor und Antrieb.
• Unterbrechung des Stromkreislaufs (unterbrochene Leitung).
• Die Funksteuerung am Doppelschalter ist abgeschaltet.
Anstellen!
2. Falls beide Sensoren blinken, ausrichten oder Hindernis
entfernen.
3. Wurde eine Lichtschranke angeschlossen, kann diese später nicht
mehr entfernt werden. Der Antrieb funktioniert nur mehr mit der
Lichtschranke (ab September 2004).
4. Wurde ein Defekt an der Lichtschranke festgestellt und kann
dieser nicht behoben werden, kann das Tor mittels des
Wandtasters (dauernd drücken) trotzdem geschlossen werden.
2-Drahtlitzen schwarz und weiß mit Anschluss.................41B4115
Sicherheitssensor-Kit (Nur Empfangs- und Sendeauge) ..41A4373
Sicherheitssensor-Tasche mit Kleinteilen..........................41A4116
Draht an Öffner-
anschlüsse anschliessen
Klingeldraht
Flügelmutter
C-Profil
Sensor
Sensor
ERSATZTEILE
Draht
1
4410E, 4210E, 3750E
Leuchtanzeige
1/4-20x1-1/2"
Sechskantschraube
Antrieb mit einem Doppelschalter ausgerüstet ist, vergewissern
Sie sich, daß die Funksteuerung vorhanden ist. Beide
Leuchtanzeigen, sowohl in der Sende- als auch in der
Empfangslinse leuchten auf, wenn die Klemmanschlüsse und
Ausrichtung korrekt sind.
Falls die Leuchtanzeigen blinken (und wenn der unsichtbare
Lichtstrahl nicht blockiert ist) ist eine Ausrichtung erforderlich.
• Die Empfangslinsen-Flügelschraube lockern, sodaß leichte
Drehungen möglich sind. Sensor vertikal und/oder horizontal
justieren bis die rote Leuchtanzeige aufleuchtet.
• Wenn die Leuchtanzeige in beiden Modulen aufleuchtet, kann die
Flügelschraube im Empfangslinsenteil fest angezogen werden.
ÜBERPRÜFUNG DES
SICHERHEITSREVERSIONSYSTEMS
Nichtbefolgung der Überprüfung und Einstellung des
Sicherheitsreversionsystems kann ernsthafte oder
lebensgefährliche Verletzungen durch ein sich
schliessendes Garagentor
entsprechender Test sollte einmal monatlich wiederholt
werden. Wenn notwendig, muß der Antriebe neu
eingestellt werden.
ÜBERPRÜFUNG:
• 25mm starkes Holzstück auf den Boden unter das Tor legen.
• Öffner betätigen. Tor MUSS bei Kontakt mit dem Holz
zurücklaufen.
EINSTELLUNG:
• Wenn das Tor nur anhält, muß die Torhöheneinstellung um 90
Grad nach links gedreht werden.
• Test Wiederholen.
Bei Sektionaltoren vergewissern Sie sich, daß die
Begrenzungseinstellung den Torarm nicht über die senkrechte
Position hinausschiebt.
• Wenn das Tor nach Berührung des (25mm) Hindernis reversiert,
entfernen Sie das Hindernis, und fahren drei bis bier Öffnungs-
und Schließvorgänge, um die genaue Einstellung des Antriebs zu
testen.
Falls das Tor nach wiederholten Einstellversuchen nicht
zurückläuft rufen Sie bitte Ihren Tor-Reparaturservice an.
C-Profil-Konsole ..................................................................12B483
Viereckloch-Konsole............................................................12B484
Schlitzkonsole......................................................................12B485
5-DE
Sensordrähte an
Antriebsklemmanschlüße
LM60
LM600A/LM800A/LM1000A
2
1
2 3
verursachen.
3
3780/5580
Ein
