Chamberlain Protector System 770E Manual page 15

Ledning
Invendig Tak
Sensor
Den usynlige lysstrålens
beskyttelsesområde
Sensor
• Sentrer hver sensor-enhet i det C-formede hylsteret slik at
linsene peker mot hverandre på tvers av porten.
• Fest sensorene med monteringsdelene som er vist i figur 6. Fest
vingemutteren for hånd på mottakerøyet for å gi rom for endelig
justering. Vingemutteren på senderøyet festes forsvarlig.
• Strekk ledningene fra begge sensorene til åpneren som vist i figur
6. Bruk de isolerte stiftene til å feste ledningen til veggen og
taket.
• Kople begge settene med ledninger til åpnerpolene som vist.
• Plugg inn åpneren. Dersom åpneren har portkontroll panel med
SLIK TESTES BESKYTTERSYSTEMET
• Trykk på fjernkontrollen for å åpne porten.
• Plasser en hindring i portens bane som er stor nok til å bryte
sensorstrålen.
• Trykk på fjernkontrollens trykk-knapp for å lukke porten. Porten
vil ikke røre seg mer enn 25mm.
Garasjeportåpneren vil ikke kunne lukkes med en fjernkontroll
dersom indikatorlyset i en av sensorene blinker (dette advarer
deg om at sensoren ikke er på linje med den andre, eller en
hindring bryter lysstrålen).
Du kan betjene garasjeportåbneren ved å kople fra sensoren for
sikkerhetsreversering.
Dersom åpneren lukker porten når en hindring bryter
lysstrålen til Beskyttersystemet, må du tilkalle en
serviceperson.
FEILSØKING
1. Sjekk følgende dersom indikatorlyset i sender- eller
mottakerøyet ikke lyser etter installasjonen:
• Strømtilførselen til åpneren.
• En kortslutning i den sorte og hvite ledningen. Dette kan
oppstå under stifter eller ved skruepolkoplingene.
• Feil ledningskopling mellom sensorene og åpneren.
• En åpen ledning, (ledningsbrudd).
• Låsebryteren på portkontroll panel med flere funksjoner er
slått av. Slå den på!
2. Hvis begge sensorene blinker, må de stilles inn på linje, eller
en eventuell hindring må fjernes.
3. Hvis det er tilkoplet et beskyttersystem, kan dette ikke fjernes
igjen senere. Portåpneren fungerer deretter bare med
beskyttersystem (fra september 2004).
4. Hvis det oppdages en defekt på beskyttersystemet og det
ikke er mulig å utbedre denne, er det fortsatt mulig å lukke
porten med veggbryteren (trykkes vedvarende).
Totråds svart & hvit ledning med kopler............................41B4115
Sikkerhetsutstyr for sensoren
(kun for mottaker og senderøyne)......................................41A4373
Pose med monteringsdeler for sensoren...........................41A4116

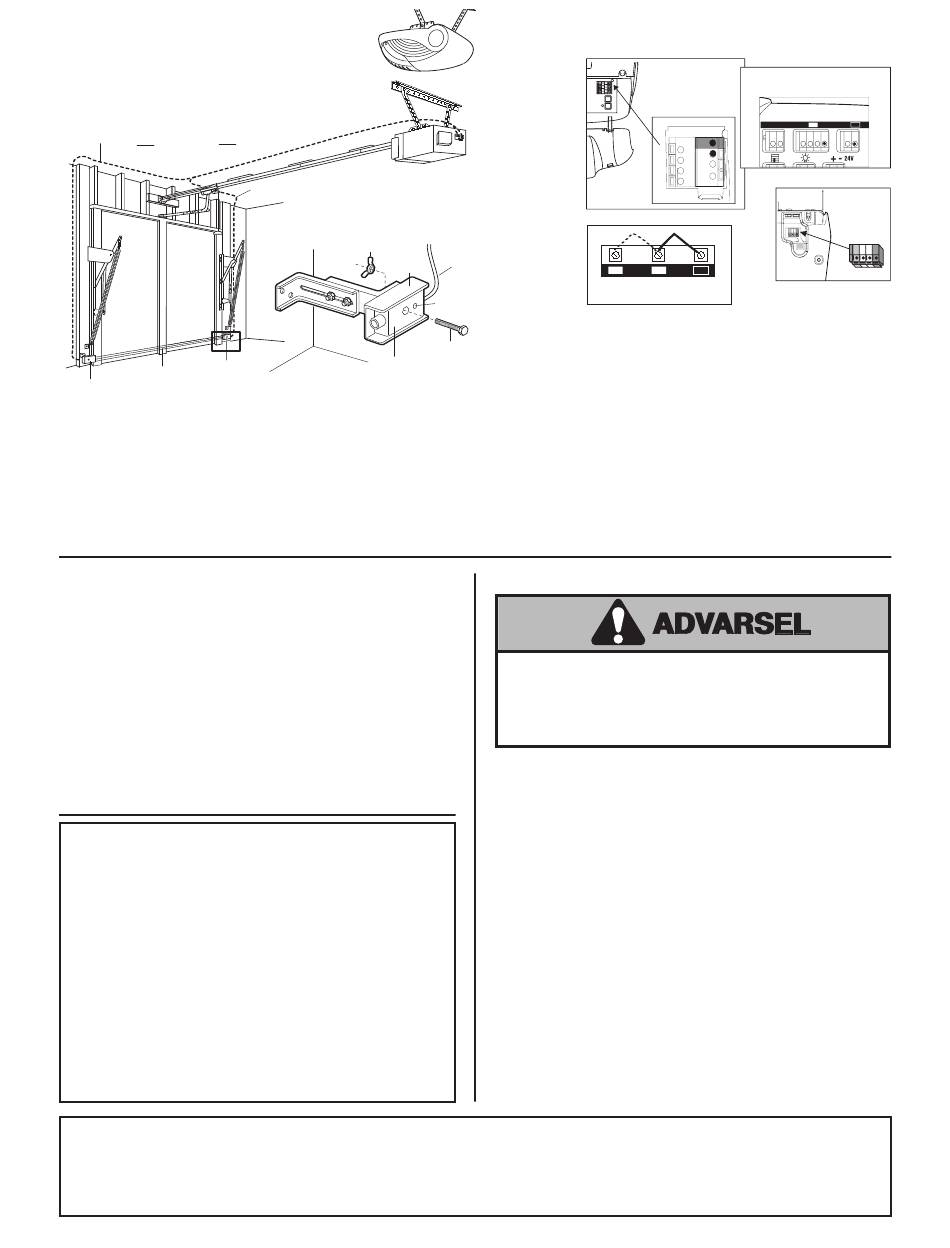

FIGUR 6
Kople ledningen
til åpnerpolene
Ledning
Vingemutter
C-formet
hylster
1/4-20x1-1/2"
sekskantbolt
Sensor
UTSKIFTNINGSDELER
Ledning
1
4410E, 4210E, 3750E
Indikatorlys
flere funksjoner, må du passe på at låsfunksjonen er av. Det røde
indikatorlyset i både sender- og mottakerøyet vil lyse dersom
ledningskoplingene og innstillingen er korrekt.
Hvis indikatorlysene blinker (og den usynlige lysstrålen ikke er
brutt), må sensoren stilles inn.
• Løsne vingemutteren på mottakerøyet slik at enheten kan dreies
noe. Juster sensoren vertikalt og/eller horisontalt inntil det røde
indikatorlyset lyser.
• Når indikatorlysene lyser i begge enhetene, strammer du til
vingemutteren i mottakerøyet.
SYSTEM FOR SIKKERHETSREVERSERINGSTESTING
Dersom du unnlater å teste og justere systemet for
sikkerhetsreversering, kan dette føre til alvorlig
personskade eller dødsulykker når porten lukkes. Gjenta
testen og foreta nødvendige justeringer minst en gång i
månaden.
TEST:
• Legg en 25mm sperre på gulvet under garasjeporten.
• Kjør porten i NED-stilling. Porten MÅ reversere når den treffer
sperren.
JUSTERING:
Hvis porten STOPPER på sperren, går den ikke langt nok i NED-
retningen.
• Øk NED-grensen ved å vri justeringsskruen for NED-grensen 1/4
omgang mot venstre.
• Gjenta testen.
Dersom du har en leddpert, må du passe på at
grensejusteringene ikke tvinger porten portarmon må ikke
presses lenger enn til loddrett stilling.
• Hvis porten reverserer på én-25mm sperre, fjerner du hindringen
og kjører porten igjennom 3-4 fullstendige banesykluser for å
teste justeringen.
Dersom porten
justeringsforsøk, må du ringe et servicekontor.
C-formet hylsterbrakett .......................................................12B483
Brakett med firkantede hull .................................................12B484
Brakett med glidespor .........................................................12B485
15-NO
Kople sensorledningene til
åpnerpolene
LM60
LM600A/LM800A/LM1000A
2
1
2 3
ikke reverserer etter
3
3780/5580
gjentatte
