Protector-systemet - Reverseringsavkännare modell 770E
Installationsprocedurer är desamma för sektionsdörr och vipp-dörr.
För att skydda småbarn, installera Protector-systemet högst
100mm-150mm ovanför garagegolvet.
Koppla från elektricitet till garagedörröppnaren innan Protector-
systemet installeras.
Titta på kopplingsdetaljens etikett varje gång för att identifiera
avkännarna.
Den sändande fotocellen sänder en osynlig ljusstråle till den
mottagande fotocellen.
Om ett hinder bryter ljusstrålen medan garagedörren stängs,
stannar porten och reverserar till ett fullt öppet läge.
Enheterna kan monteras på vilken sida av dörren som helst (fig. 1) så
länge som solen inte skiner direkt i den mottagande fotocellens lins,
men konsolerna måste vara anslutna och fästade så att den sändande
och mottagande fotocellen är mot varandra såsom visas i fig. 1.
Konsolerna måste vara ordentligt fästade på en stadig yta, t ex
reglar på en sida av dörren eller lägg till en träbit på varje ställe om
du monterar i murverk.
Den osynliga ljusstrålens bana måste vara oförhindrad. Ingen del
av garagedörren (eller dörrbanan, fjädrarna, gångjärnen, rullarna
eller andra järnvaror) kan avbryta strålen när dörren stängs. Om det
händer, använd en träbit vid varje monteringsställe för att få minsta
djupmätningen som krävs för ljusstrålens avstånd.
Fig. 2, 3 och 4 visar den rekommenderade monteringen av hållaren (hållarne) och "C"-skyddet som visars på var sida av garageporten enligt
bilden, eller på själva garageportabanan.
Fig. 5 är variationer som kan passa bättre för dina installationskrav. Försäkra dig om att skydd och hållare är inställda så att
avkännarna är mot varandra över garagedörren.
Montering
Monteringskonsol
med fyrkantiga hål
#10-32
låsmuttrar
• Fäst "C"-skydd på monteringskonsolen som har fyrkantiga hål
genom att använda den hårdvara som visas.
Montering på garageVÄGGEN
1/4x1-1/2"
förskjutningsskruvarna
ersättes
Insidan av
garagevägg
Monteringskonsol
1/4"-20
med slits
låsmuttrar
• Anslut varje montering till en slitsad konsol genom att
använda den hårdvara som visas. Lägg märke till inställning
av konsolerna för vänstra och högra sidan av porten. Dra
åt låsmuttrarna för hand.
• Använd konsolens monteringhål som mall för att placera och
borra (2) 4,8mm diam. styrhål på båda sidor av garagedörren.
100-150mm ovanför golvet (men ej över 150mm).
• Fäst konsolmonteringar med 1/4"x1-1/2" förskjutnings-
skruvarna ersättes med runt huvud enligt.
• Justera högra och vänstra sidans konsolmonteringar till
samma avstånd från monteringsytan. Försäkra dig om att det
inte finns några hinder för metallbeslag och skruvar. Dra åt
muttrarna ordentligt.
MONTERING
FIG. 2
"C"-skydd
#10-32x3/8"
skruvar
FIG. 3
1/4-20x1/2"
vagnskruv
(med fyrkantansatser)
"C"-skydd
Monteringskonsol
med fyrkantiga hål
12-SW
Avkän-
narenhet
Osynlig ljusstråle
Vänster sida
skyddsområde
av garaget

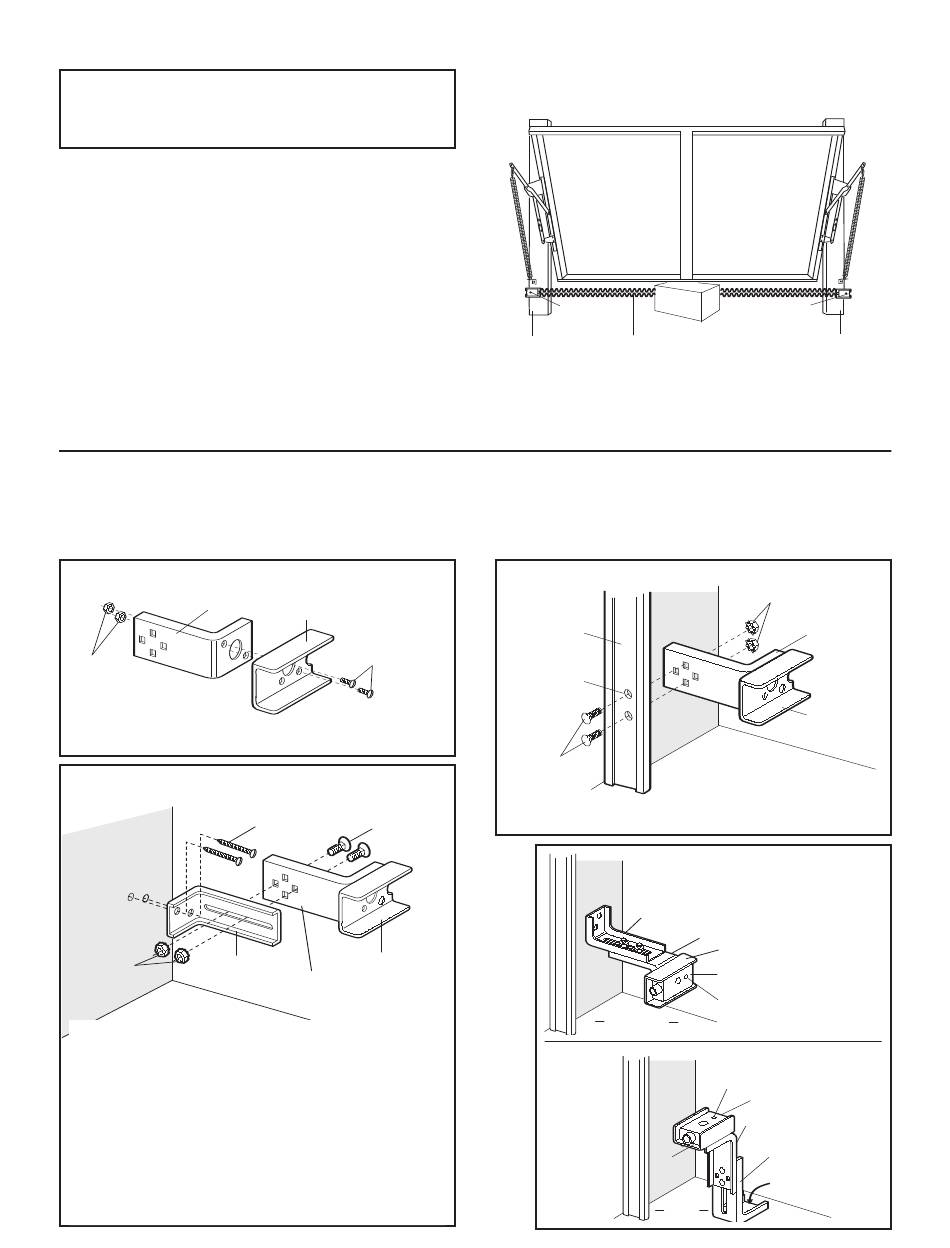

FIG. 1: Vad man ser när man står innanför garagedörren
Montering av garageDÖRRENS bana
Insidan av
garagevägg
Garagedörrens
bana
Borra
9,5mm
hål
1/4-20x1/2"
vagnskruv
• Kasta bort den slitsade konsolen. Borra 9,5mm hål i varje
bana och fäst med skruvar och muttrar enligt.
Insidan av
garage- Monterings-
konsol
vägg
med slits
Monteringskonsol
med fyrkantiga hål
Garagegolv
Insidan av
garage-
vägg
"C"-
skydd
Garage-
golv
Avkän-
narenhet
Höger sida
av garaget
FIG. 4
1/4"-20
låsmuttrar
Monteringskonsol
med fyrkantiga hål
"C"-skydd
FIG. 5
Alternativ
väggmontering
"C"-skydd
Avkännare
Indikatorljus
Alternativ
golvmontering
Indikatorljus
Avkännare
Monteringskonsol
med fyrkantiga hål
Monteringskonsol
med slits
Fäst med
betongankare
(medföljer inte)
