Chamberlain Protector System 770E Manual page 17

Klokkeledning
Pudset loft
Sensor
Beskyttelsesområde
for usynlig lysstråle
Sensor
• Centrer hver sensorenhed i "C" kappen så øjnene peger imod
hinanden tvær over portåbningen.
• Monter sensorerne i beslaget vist på figur 6. Spænd kun
vingemøtrikken med fingrene, for cenere at kunne efterjustere.
Etter endt justering spændes vingemøtrikken godt fact.
• Før ledningerne fra begge sensorer til åbneren, som vist i figur 6.
Benyt isolerede ledningsklammer, for at fastgøre ledningen til
væggen og loftet.
• Forbind begge ledningssæt til åbnerens polklemmer som vist.
• Forbind åbneren til stikkontakten. Såfremt åbneren har
AFPRØV SIKKERHEDS-SYSTEMET
• Tryk på fjernbetjeningens trykknap, for at åbne porten.
• Anbring en genstand, som er stor nok til at bryde sensorstrålen i
portens bane.
• Tryk på fjernbetjeningens trykknap, for at lukke porten. Porten vil
ikke bevæge sig mere end en 25mm.
Garageportsåbneren vil ikke lukkes fra en fjern-
betjeningsenhed, såfremt indikatorlyset på én eller begge
sensorer blinker (hvilket gør Dem opmærksom på, at
sensoren enten er ikke rettet op eller, spærret).
De kan betjene garageportsåbneren ved at afbryde sikkerheds-
reverssensoren.
De bør tilkalde autoriseret serviceassistance, såfremt åbneren
lukker porten, når sikkerheds-systemet er spærret.
FEJLFINDING
1. Såfremt sender- eller modtagerøjets indikatorlys ikke lyser
efter installationEN, bør De kontrollere:
• Strømtilførselen til åbneren.
• Evt. kortslutning i de sort/hvide ledninger. Dette kan opstå,
under ledningsklammer eller ved skruepolforbindelserne.
• Ukorrekt ledningsføring i mellem sensorer og åbner.
• Brud på en af ledningerne.
• Radiostyringen på dobbeltkontakten er slukket. Tændes!
2. Hvis begge sensorer blinker, skal de indjusteres eller
forhindringen skal fjernes.
3. Hvis der er tilsluttet en lysbarriere, kan denne ikke senere
fjernes. Åbneren fungerer herefter kun med lysbarrieren (fra
og med september 2004).
4. Hvis der er konstateret en fejl i bysbarrieren og denne ikke
kan afhjælpes, kan porten alligevel lukkes ved hjælp af
vægtasten (holdes konstant indtrykket).
2-strenget sort & hvid ledning med stik.............................41B4115
Sikkerhedssensorsæt
(kun modtager og senderøjne)...........................................41A4373
Pose med beslag til sikkerhedssensor .............................41A4116

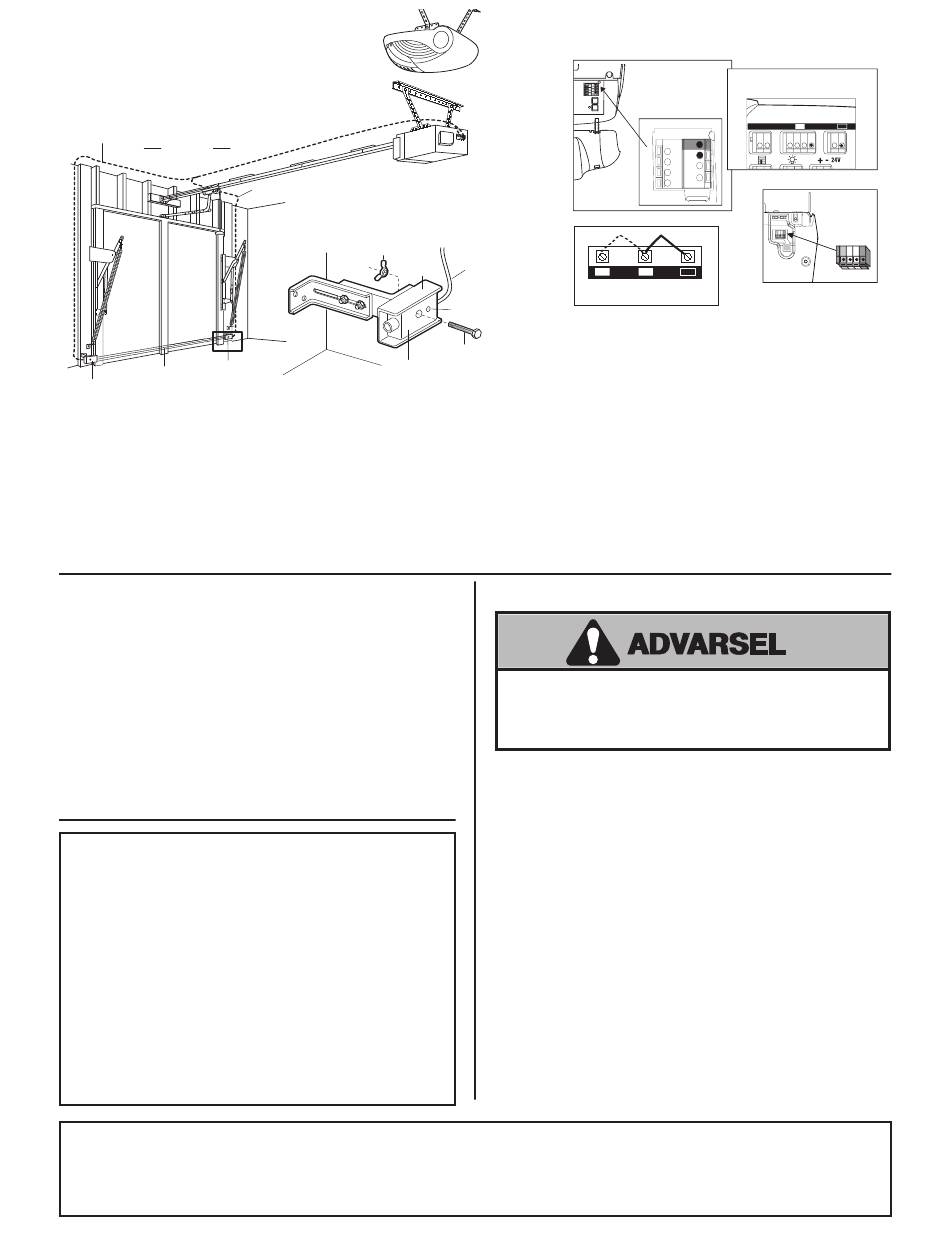

FIGUR 6
Forbind ledningen til
åbnerens polklemmer
Klokkeledning
Vingemøtrik
"C"-kappe
Sensor
RESERVEDELE
Forbind sensorlechinger til
Ledning
1
4410E, 4210E, 3750E
Indikatorlys
1/4-20x1-1/2"
sekskantbolte
multifunktions portbetjeningenheden, bør De kontrollere at
låsefunktionen er afbrudt. De røde indikatorlys i såvel sender-
som modtagerøjet tændes, hvis ledningsføringens forbindelser
og opretning er korrekt.
Såfremt indikatorlysene blinker (og den usynlige lysstråle ikke er
spærret) er opretning påkrævet.
• Modtagerøjets vingmøtrik løsnes, for at muliggøre at enheden
drejes let. Justér sensoren lodret og/eller vandret, indtil det røde
indikatorlys tændes.
• Når indikatorlysene tændes i begge enheder, spændes
vingemøtrikken på modtagerøjets enhed.
AFPRØV SIKKERHEDSREVERSERINGSSYSTEMET
Såfremt De ikke afprøver eller justerer sikkerheds-
reverssystemet, kan det medføre alvorlige kvæstelser eller
død af en lukkende garageport. Gentag afprøvningen
mindst fire gang om året og justér efter behov.
AFPROVNING:
• Anbring en 25mm hindring på gulvet under garageporten.
• Kør porten i NED-retningen. Porten SKAL køre tilbage fra
hindringen.
JUSTERING:
Säfremt porten STOPPER på hindringen, kører den ikke langt nok
i NED-retningen.
• Forøg NED-stoppet, ved at dreje NED-stop justersskruen imod
urviserretningen.
• Gentag afprøvningen.
På en hejseport bør De sikre Dem, at begrænsnings-
justeringerne ikke tvinger portarmen ud over lodret position.
• Når porten går i revers på den tommehøje genstand, fjerner De
25mm hindringen og kører åbneren gennem 3 eller 4 hele
gennemkørsler, for at afprøve justeringen.
Såfremt porten ikke vil gå i revers efter gentagne forsøg på
justering, bør De tilkalde autoriseret garageportsservice.
C-kappekonsol ...................................................................12B483
Konsol med firkantede huller...............................................12B484
Rillekonsol ...........................................................................12B485
17-DA
åbnerns polklemmer
LM60
LM600A/LM800A/LM1000A
2
1
3780/5580
2 3
3
