Chamberlain Protector System 770E Manual page 13

Ringledning
Putsade &
släta innertak
Avkännare
Onsynlig ljusstråle
Avkännare skyddat område
• Centrera varje avkännarenhet i ett "C"-skydd med linserna
riktade mot varandra över dörren.
• Fäst avkännarna med skruvar och muttrar som visas i fig. 6. Dra
åt vingmuttern för hand på mottagande fotocellen för att tillåta för
slutlig justering. Dra åt den sändande fotocellens vingmutter
ordentligt.
• Led trådar från båda avkännare till öppnaren enligt fig. 6. Använd
isolerade klammer för att fästa trådet på väggen och innertaket.
• Anslut båda trådset till öppnarklämmor såsom visas.
• Stick in öppnaren. Om din öppnare har en flerfunktions
TESTA PROTECTOR-SYSTEMET
• Tryck på fjärrkontrollknappen för att öppna dörren.
• Placera ett föremål som är tillräckligt stort att hindra givarstrålen
på dörrens väg.
• Tryck på fjärrkontrollknappen för att stänga dörren. Dörren
kommer inte att flytta mer än 25mm.
Garagedörren kan inte stängas med fjärrkontrollen om
indikatorljus i en av avkännarna blinkar (larmande dig att
avkännaren är felinställd eller förhindrad).
Du kan använda garageportöppnaren genom att koppla bort
säkerhetsomkopplaren för återvändning.
Kontakta service om öppnaren stänger dörren när ett hinder
finns i vägen.
FELSÖKNING
1. Om den sändande fotocellens eller mottagande fotocellens
indikatorljus inte lyser efter installation, kontrollera att:
• öppnaren får elektricitet.
• det inte finns kortslutning i svart/vita ledningar. Dessa kan
förekomma under klammer eller fästklämmor.
• att det inte finns fel trådinläggning mellan avkännaren och
öppnaren.
• det inte finns en öppen ledning (trådbrott).
• Fjärrstyrningen har slagits ifrån med dubbelbrytaren. Slå på!
2. Om båda sensorer blinkar, måste de justeras in eller ev.
hinder tas bort.
3. Om en fotocell har anslutits kan denna inte tas bort i
efterhand. Öppnaren fungerar endast med fotocellen (från
september 2004).
4. Om man har konstaterat att fotocellen är defekt och detta inte
kan åtgärdas, kan porten ändå stängas (brytaren på väggen
måste hållas intryckt).
Säkerhetsavkännare
(endast mottagande och sändande fotoceller) .................41A4373
Säkerhetsavkännarens hårdvara .......................................41A4116
Konsol med slitsar ...............................................................12B485

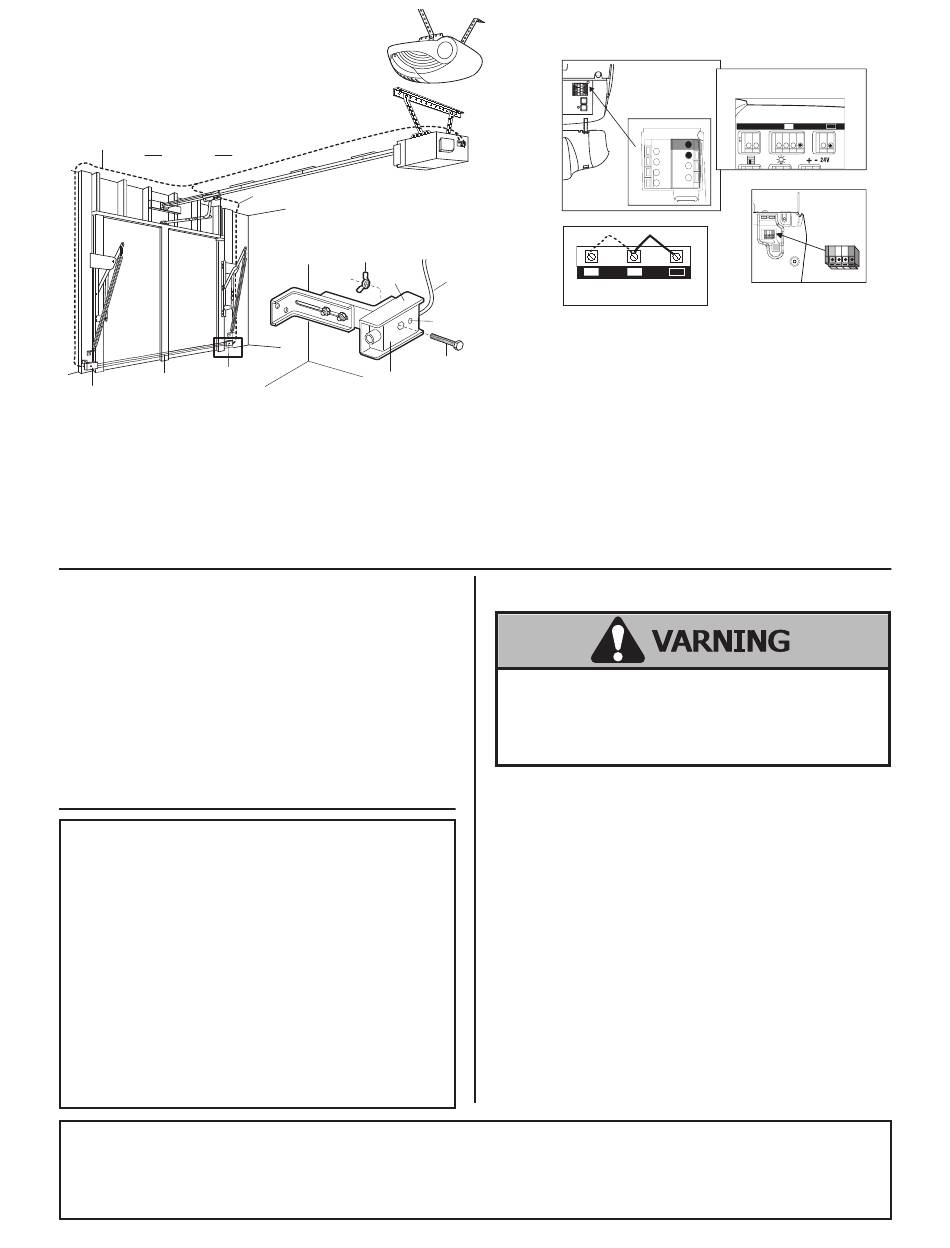

FIG. 6
Anslut avkännartråd till
öppnarens klämmor
Ringledning
Vingmutter
"C"-skydd
1/4-20x1-1/2"
sexkantiga skruvar
Avkännare
RESERVDELAR
1
Tråd
4410E, 4210E, 3750E
Indikatorljus
dörrkontroll, försäkra dig om att låsanordningen är från. Röda
indikatorljusor på både sändande och mottagande fotoceller
lyser om trådanslutningen och inställningen är korrekta.
Om iindikatorljusorna blinkar (och den osylinga ljusstrålens bana ej
är förhindrad), behövs det inställning.
• Lossa den mottagande fotocellens vingmutter för att medge att
enheten roterar något. Justera avkännaren vertikalt och/eller
horisontellt tills den röda indikatorljusan lyser.
• När indikatorljusorna lyser på båda enheterna, dra åt vingmuttern
på den mottagande fotocellenheten.
TEST AV BACKAUTOMATIKSYSTEMET
Försummelse att testa och justera säkerhets- och
backautomatiksystemet kan resultera i allvarliga
personskador eller även dödsfall i samband med
garagedörrens stängning. Upprepa testet en gång i
månaden och justera om vid behov.
TESTA:
• Placera ett ca 25mm tjocket hinder på golvet under
garagedörren.
• Kör dörren NEDÅT. Dörren MÅSTE vända när den hejdas.
JUSTERING:
Om dörren STANNAR på hindret, förflyttar den sig inte tillräcklight
långt NEDÅT.
• Öka NEDÅT-gränsen genom att skruva NEDÅT gräns-
justeringsskruven motsols 1/4-varv.
• Upprepa testet.
När det gäller en sektionsdörr försäkra dig om att
gränsjusteringarna inte tvingar dörrarmen utöver ett rakt upp
och ned läge.
• När dörren reverserar på 25mm tumshindret, ta bort hindret och
kör öppnaren genom 3 eller 4 hela arbetsförlopp för att testa
justeringen.
Om dörren inte
justeringsförsök, ring till service.
2-trådig svart & vit
ledning med kopplingsdetalj .............................................41B4115
C-skyddskonsol...................................................................12B483
Konsol med fyrkantiga hål ...................................................12B484
13-SW
Anslut avkännartråd till
öppnarens klämmor
LM60
LM600A/LM800A/LM1000A
2
1
2 3
vill reversera efter
3
3780/5580
upprepade
